Рабочий проект операторской с/х предприятия (раздел КМ)

1. Строительный проект разработан в соответствии с заданием на проектирование, техническим регламентом "Здания и сооружения, строительные материалы и изделия. Безопасность", актами законодательства Республики Беларусь, межгосударственными и национальными ТНПА, с соблюдением технических условий.
2. Выполнение всего комплекса строительно-монтажных работ должно осуществляться с соблюдением действующих норм и правил техники безопасности, пожарной и экологической безопасности.
3. За отметку 0,000 принят уровень чистого пола здания операторской, что соответствует абсолютной отметке 179,05 на генплане.
4. Площадка строительства - Оршанский район.
5. Климатические условия:
-характеристические значения снеговой нагрузки для 2а района - 1,77кПа
-значение базовой скорости ветра - 21 м/с
6. Здание отапливаемое.
7. Степень агрессивного воздействия среды на металлоконструкции по ТКП45-2.01-111-2008 - ХАО - неагрессивная.
8. Степень огнестойкости здания по ТКП 45-2.02-142-2011 - VII
9. Класс сложности по СТБ 2331-2014 - К-4.
10. Металлоконструкции запроектированы в соответствии с требованиями ТКП EN 1991-1-3-2009, «Еврокод 3. СНиП II-23-81*
11. Конструктивные решения.
11.1. В поперечном направлении здание представляет однопралетную раму с жестким сопряжением колонн с фундаментами и шарнирным соединением балок покрытия с колоннами.
11.2. Устойчивость каркаса обеспечивается:
- в поперечном направлении - жесткостью поперечных рам;
- в продольном направлении - системой связей по покрытию.
11.3 Балки , прогоны покрытия из прокатных швеллеров.
11.4 . Ригеля, колонны из гнуто- сварных профилей квадратного сечения.
11.5. Связи по покрытию - из уголкового профиля.
11.6. Стеновое ограждение - сэндвич-панели.
11.7. Покрытие по прогонам - сендвич-панели.
11.8. Уклон кровли - 12°

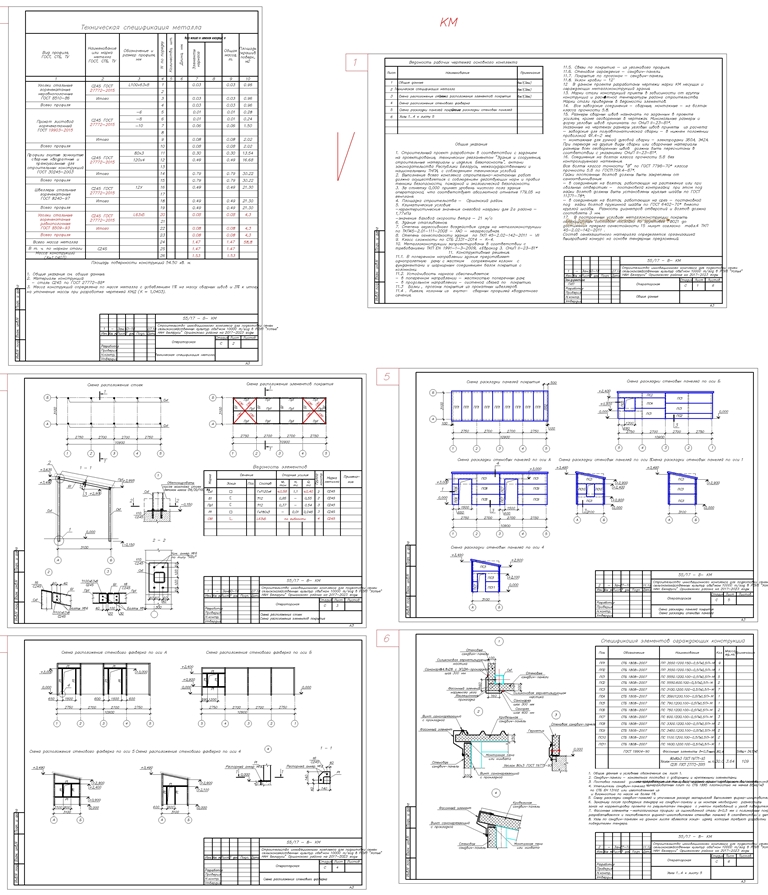

12 В данном проекте разработаны чертежи марки КМ несущих и ограждающих металлоконструкций здания.
13. Марки стали конструкций прияты в зависимости от группы конструкций и расчётной температуры района строительства. Марки стали приведены в ведомости элементов.
14. Все заводские соединения - сварные, монтажные - на болтах класса прочности 5.8.
15. Размеры сварных швов назначать по заданным в проекте усилиям, кроме оговоренных в чертежах. Минимальные размеры и форму угловых швов принимать по СНиП II-23-81*.
Указанные на чертежах размеры угловых швов приняты из расчета:
- заводские для полуавтоматической сварки - в нижнем положении проволокой Ф1.4-2 мм;
- монтажные для ручной дуговой сварки - электродами Э50А, Э42А.
При переходе на другие виды сварки или сварочные материалы размеры всех оговоренных швов должны быть пересчитаны в соответствии с указаниями СНиП II-23-81*.
16. Соединения на болтах класса прочности 5.8 без контролируемого натяжения.
Все болты класса точности "В" по ГОСТ 7798-70* класса прочности 5.8 по ГОСТ1759.4-87*.
Гайки постоянных болтов должны быть закреплены от самоотвинчивания:
- в соединениях на болтах, работающих на растяжение или при овальных отверстиях - постановкой контргайки; при этом под гайки болтов должны быть установлены круглые шайбы по ГОСТ 11371-78*;
- в соединениях на болтах, работающих на срез - постановкой под гайки болтов пружинной шайбы по ГОСТ 6402-70* вместо круглой шайбы. Разность диаметров отверстий и болтов должна составлять 3 мм.
17. В построечных условиях металлоконструкции покрыть огнезащитным составом послойно по грунтовке ГФ021 до достижения предела огнестойкости 15 минут согласно табл.4 ТКП 45-2.02-142-2011 .
Состав огнезащитного материала определяется организацией выигравшей конкурс на основе тендерных предложений.
