Рабочий проект насосной II-подъёма (раздел АС)
Одноэтажное здание насосной станции II подъёма, прямоугольное с размерами в осях 4,8 х 9,0м. Здание двухуровневое с отметками пола 0,000 и -1,800. Высота этажа от отметки 0,000 до низа перекрытия - 3,0 м,
до низа подвесного кранового пути (монорельса) - 2,7м.
В здании на отметке 0,000 располагаются помещение ремонтников, санузел, коридор.
На отметке -1,800 располагается машинный зал. На нижний уровень ведёт металлическая лестница.
Здание оборудовано ручным краном грузоподъемностью 1,0 тс.
Конструктивная схема здания - бескаркасная, с продольными несущими кирпичными стенами и перекрытием из сборных железобетонных плит.

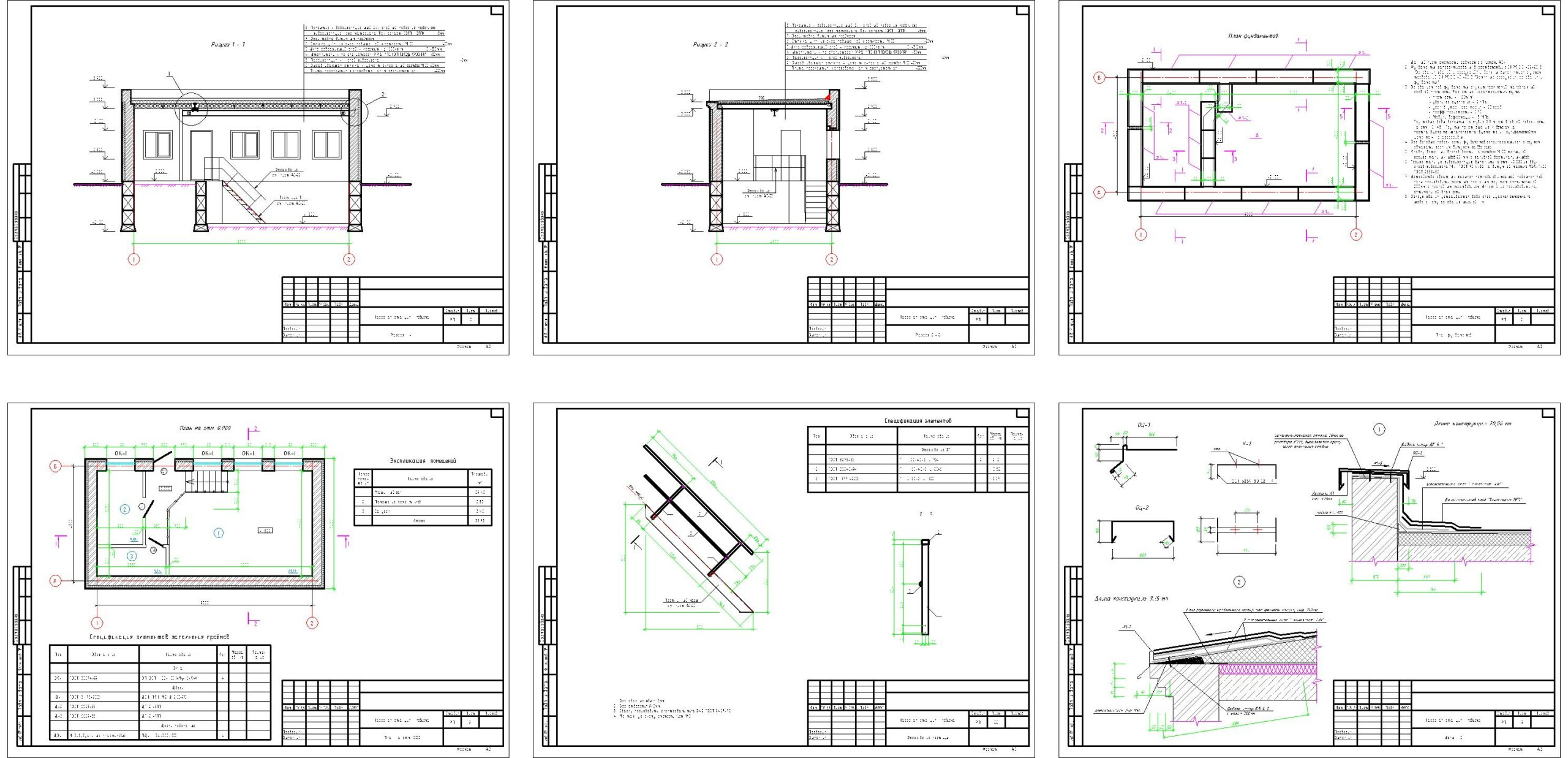

Состав: Общие данные, фасады, планы, разрезы, конструкция монорельса, металлическая лестница, спецификации, ведомость отделки помещений
Софт: AutoCAD 2013
