Расчет покрытия из легких металлических конструкций

Томский государственный архитектурно-строительный университет
Металлические и деревянные конструкции

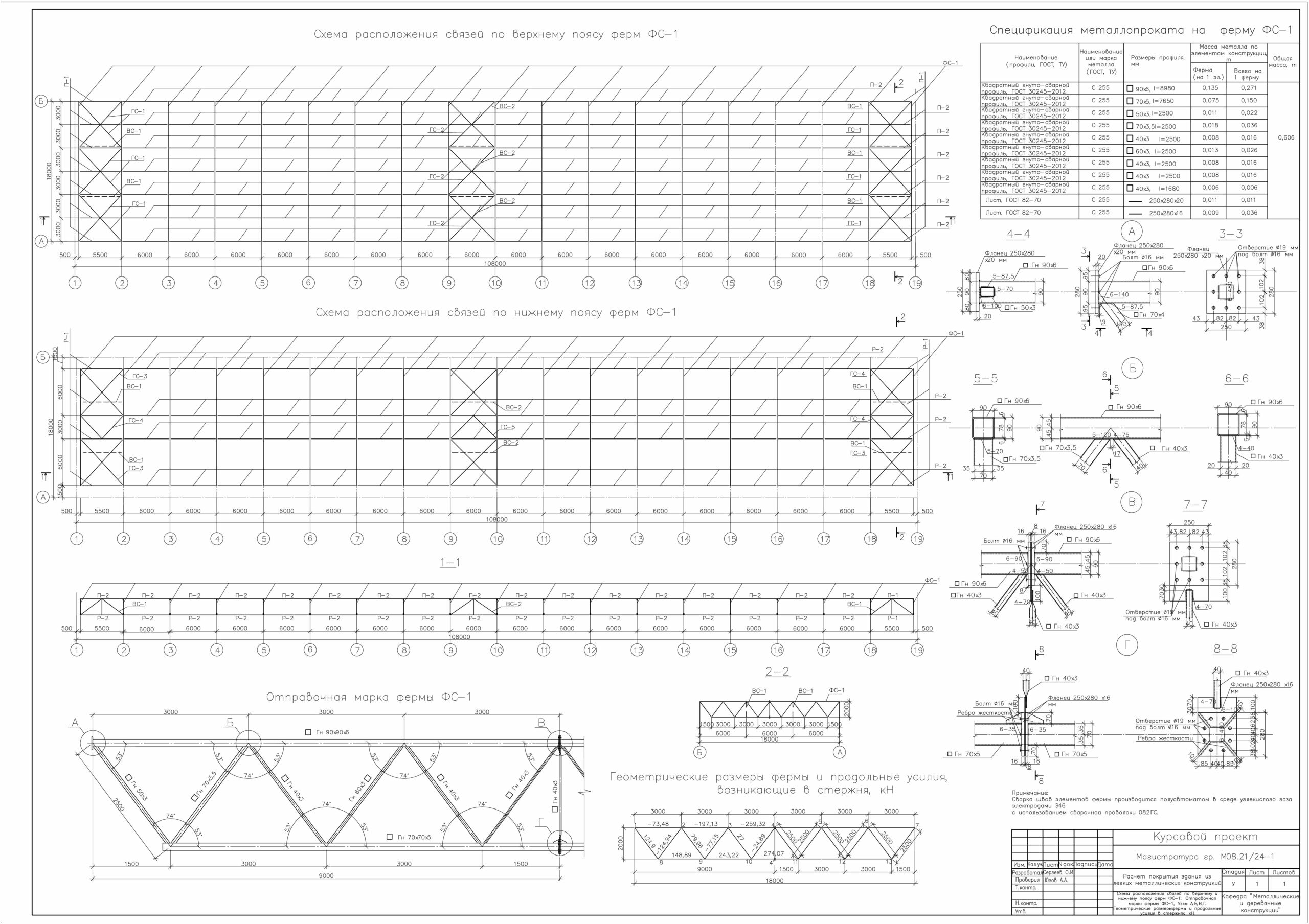

Курсовой проект на тему «Расчет покрытия из легких металлических конструкций»
Томск 2022

Исходными данными для проектирования являются:
Тип ферм покрытия: с параллельными поясами из гнуто-сварных профилей;
Длина здания: 108 м;
Пролет фермы: 18м;
Шаг ферм: 6 м;
Снеговой район: 3;
Ветровой район: 3;
Марка стали: С255;
Узловые соединения: бесфасоночные;
Крепления элементов в узлах: на сварке;
Стык отправочных элементов: фланцевый на болтах;
Конструкция кровли:
1.Кровельная ПВХ мембрана, ρ=2 кг/м3, t=1,6 мм.
2.Минералватный утеплитель ТЕХНОРУФ В60, ρ=180 кг/м3, t=50 мм.
3.Минералватный утеплитель ТЕХНОРУФ Н30, ρ=110 кг/м3, t=150 мм.
4.Стальной профилированный лист Н75-750-0,8 – 11кг/м2
5.Прогоны покрытия – швеллер 22П, 21 кг/м.

Содержание

Исходные данные 3
1. Компоновка поперечной рамы 3
2. Сбор нагрузок 4
3. Статический расчет фермы 5
4. Конструктивный расчет фермы 7
5. Расчет и конструирование узлов фермы 20
Список литературы 27
