Расчёт плиты покрытия и колонны

Чайковский технологический институт филиал Ижевского государственного технического университета
Кафедра промышленных технологий
Курсовой проект по дисциплине "Проектирование железобетонного каркаса одноэтажного промышленного здания"
На тему: " Расчёт плиты покрытия и колонны"
Чайковский 2017

Задание: Рассчитать конструкции одноэтажного промышленного здания с мостовыми кра-нами.

Данные:

  • Пролет здания: первый - 24 м; второй - 18 м.
  • Шаг рам - 6 м.
  • Высота до низа несущей конструкции покрытия - 10,8 м.
  • Грузоподъемность кранов: 5 т и 15 т.
  • Место строительства - Самара.
  • Класс бетона колонн - В15.
  • Класс арматуры колонн - А-300.
  • Класс арматуры плиты перекрытия - А-1000.
  • Класс бетона фермы - В30.

В данной работе рассматривается плита покрытия ПГ 6-3, и колонна КН 1170.

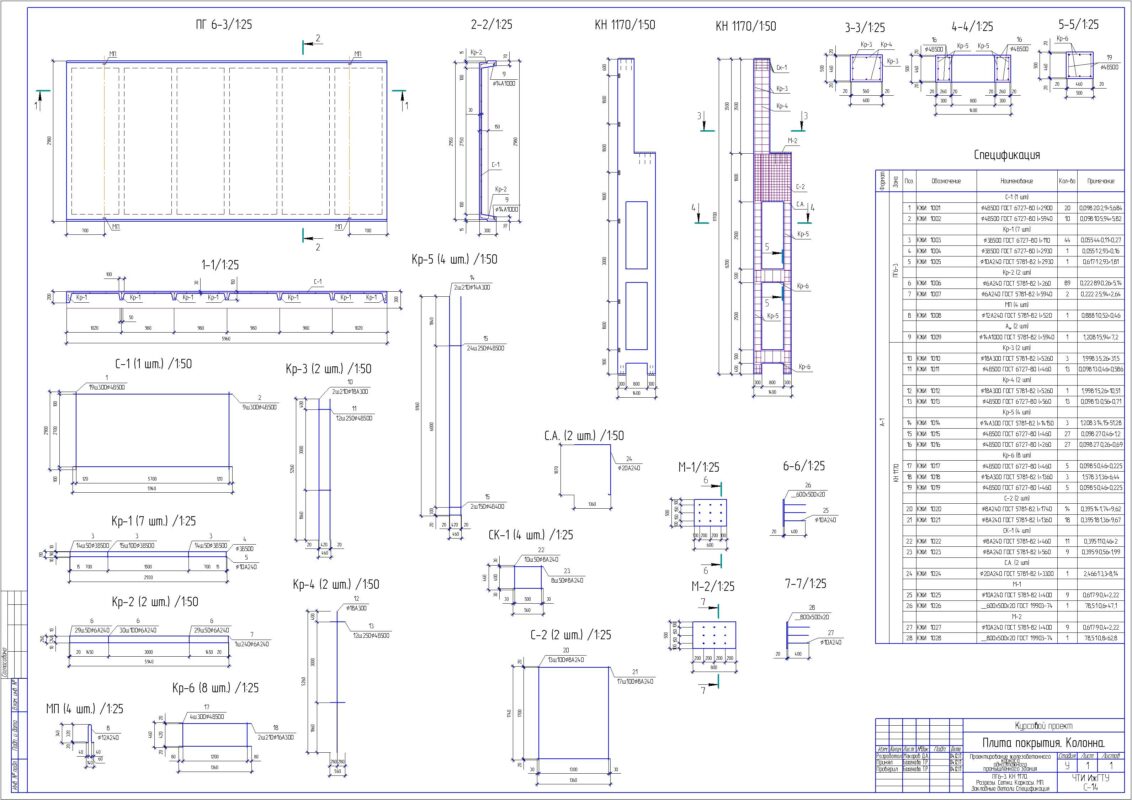

Графическая часть содержит структурную схему плиты и колонны и их спецификацию.
Содержание
Введение
1.Выбор несущих конструкций каркаса здания
2.Сбор нагрузок на раму
3.Статический расчёт рамы
4.Расчёт колонны
5.Расчет ребристой плиты покрытия
6.Расчет плиты в стадии изготовления, транспортировки и монтажа
Список литературы

Состав: Плита покрытия ПГ 6-3, колонна КН 1170, Разрезы, Сетки, Каркасы, МП, Закладные детали, Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Строительство / Проекты домов / Промышленные здания / Расчёт плиты покрытия и колонны

ЖБиКК 2.cdw
ЖБиКК 2.docx
