Расчёт и разработка конструкции балочной клетки и колонны рабочей площадки

Белорусско-Российский университет
Кафедра строительные конструкции здания и сооружения
Курсовая работа по дисциплине "Металлические конструкции"
На тему: "Расчёт и разработка конструкции балочной клетки и колонны рабочей площадки"
Могилев 2014

Курсовая работа по металлическим конструкциям состоит из одного листа формата А1 и одного листа формата А2
Место строительства: Орша.
Временная нормативная нагрузка 35 кН/м 2.
Размеры балочной клетки: l1=17,0 м; l2=8,5м.
Отметка верха настила 18,8 м.
Сопряжение балок настила с главной балкой - этажное.
Материал конструкций:
o настил – Вст3пс6;
o балка настила – Вст3Гпс5;
o главная балка – 18Гпс;
o колонна – 09Г2.

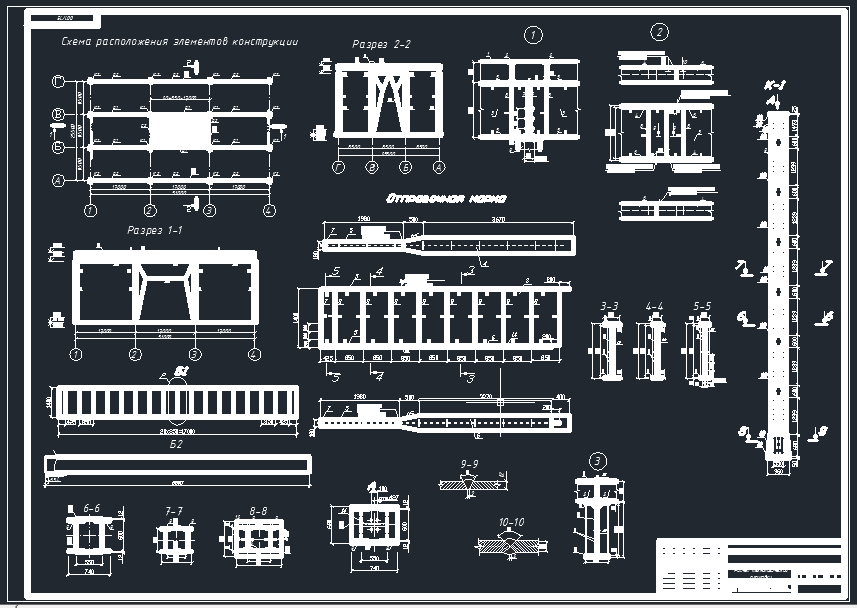

Состав: Схема расположения конструкций, разрез1-1, разрез2-2 (М 1:100); колонна (М 1:40); главная балка (М 1:50); балка настила (М 1:25); узлы (М 1:20). Техническая спецификация металла. ПЗ со всеми расчетами. Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Металлоконструкции / Расчёт и разработка конструкции балочной клетки и колонны рабочей площадки

Содержание.doc
МК.dwg
MK_????᪠.doc
