Стальной каркас одноэтажного производственного здания

Белорусско-Российский университет
Кафедра СКЗС
Курсовой проект по дисциплине "МК"
На тему: "Стальной каркас одноэтажного производственного здания"
Могилев 2013

Спроектировать поперечную раму одноэтажного производственного здания пролетом L = 36м, оборудованного двумя мостовыми кранами грузоподъемностью Q = 80т, групп режимов работы 5К. Длина здания – 120м, отметка головки кранового рельса Н = 10м. Шаг поперечных рам В = 12 м. Район строительства – г. Омск. Здание однопролетное с жестким сопряжением ригеля с колоннами. Ригель проектируется в виде стропильной фермы; высота фермы на опоре 2,75 м; уклон кровли 1/8. Тип покрытия – стальной плоский лист.

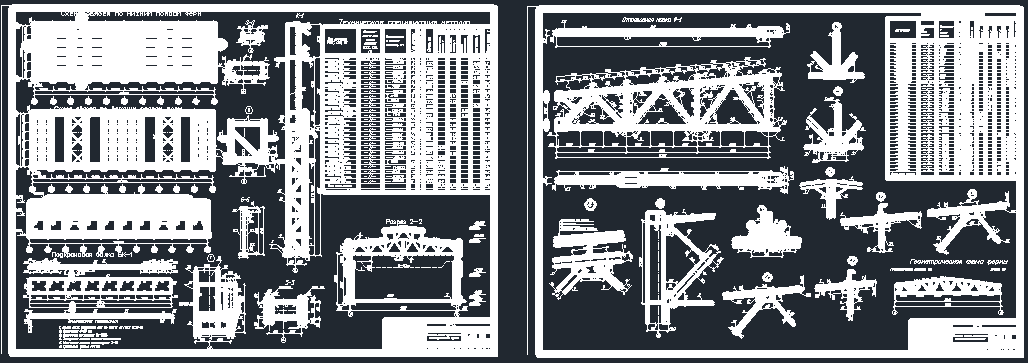

Состав: Схема связей по нижним, верхним поясам ферм,разрез 1-1 М 1:400: разрез2-2 М 1:200: колонна, балка М 1:50: узлы М 1:25. Отправочная марка Ф-1 М1:50, узлы М1:20, M 1:10, геометрическая схема фермы М1:100. ПЗ, Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Металлоконструкции / Стальной каркас одноэтажного производственного здания

Kapitonova_metally.dwg
Metally_Kapitonova.docx
