Кыргызско-российский славянский университет.
Кафедра Архитектура промышленных и гражданский зданий
Курсовой проект по дисциплине "Металлические конструкции включая технологию сварки"
На тему: "Стальной каркас одноэтажного производственного здания"
Бишкек 2014

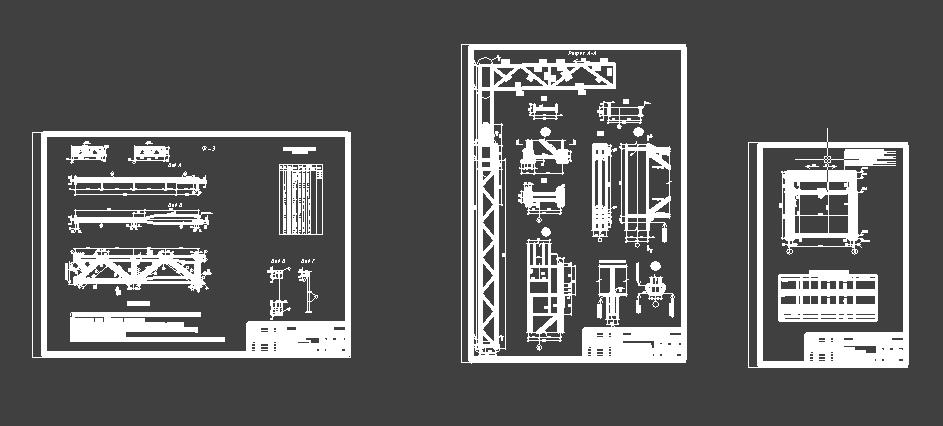

В данном проекте рассматривается А1, А2 А3 масштаб - чертежи
Пояснительная записка
СОДЕРЖАНИЕ
1. Исходные данные для проектирования 3
2. Компоновка конструктивной схемы каркаса 4
3. Статический расчет одноэтажной однопролетной рамы…………………………….6
3.1 Компоновка однопролетной рамы 6
3.1.1 Определение вертикальных размеров рамы 6
3.1.2 Определение горизонтальных размеров рамы 8
3.2 Определение нагрузок действующих на раму 9
3.2.1 Постоянные нагрузки от покрытия 10
3.2.2 Снеговая нагрузка 11
3.2.3 Нагрузки от мостовых кранов 11
3.2.4 Ветровая нагрузка 14
3.3 Статический расчет рамы с жесткими узлами 16
3.3.1 Расчетная схема рамы 16
3.3.2 Учет пространственной работы каркаса 16
3.3.3 Определение усилий в сечениях рамы 17
4 Расчет и конструирование стальной стропильной фермы 19
4.1 Определение опорных моментов 17
4.2 Определение расчётных усилий в стержнях фермы 19
5 Расчёт и конструирование ступенчатой колонны 25
5.1 Исходные данные для расчета ступенчатой колонны 25
5.2 Определение расчетных длин колонны 25
5.3 Подбор сечения верхней части колонны 26
5.3.1 Выбор типа сечения верхней части колонны 26
5.3.2 Проверка устойчивости верхней части колонны 28
5.4 Подбор сечения нижней части колонны 29
5.4.1 Выбор типа сечения нижней части колонны 30
5.4.2 Проверка устойчивости нижней части колонны 33
5.4.3 Расчет решетки подкрановой части колонны 34
5.4.4 Проверка устойчивости колонны в плоскости действия момента как
единого стержня 35
6 Расчет и конструирование базы колонны 37
6.1 Определение расчетных усилий 37
6.2 База наружной ветви 37
6.3 База подкрановой ветви 39
7 Список использованной литературы 42
- пролет производственного здания L = 24 м;
- грузоподъемность мостовых кранов Q = 80 т;
- режим работы мостовых кранов – Т (тяжелый);
- длина здания l = 102 м;
- район строительства – г. Пенза;
- отметка оголовки кранового рельса – H1 = 17,2 м;
- шаг рам каркаса В = 6 м.
-тип покрытия: - по прогонам
- тёплое
-класс бетона B10.5
