Стеллаж для стержневого и трубного металла

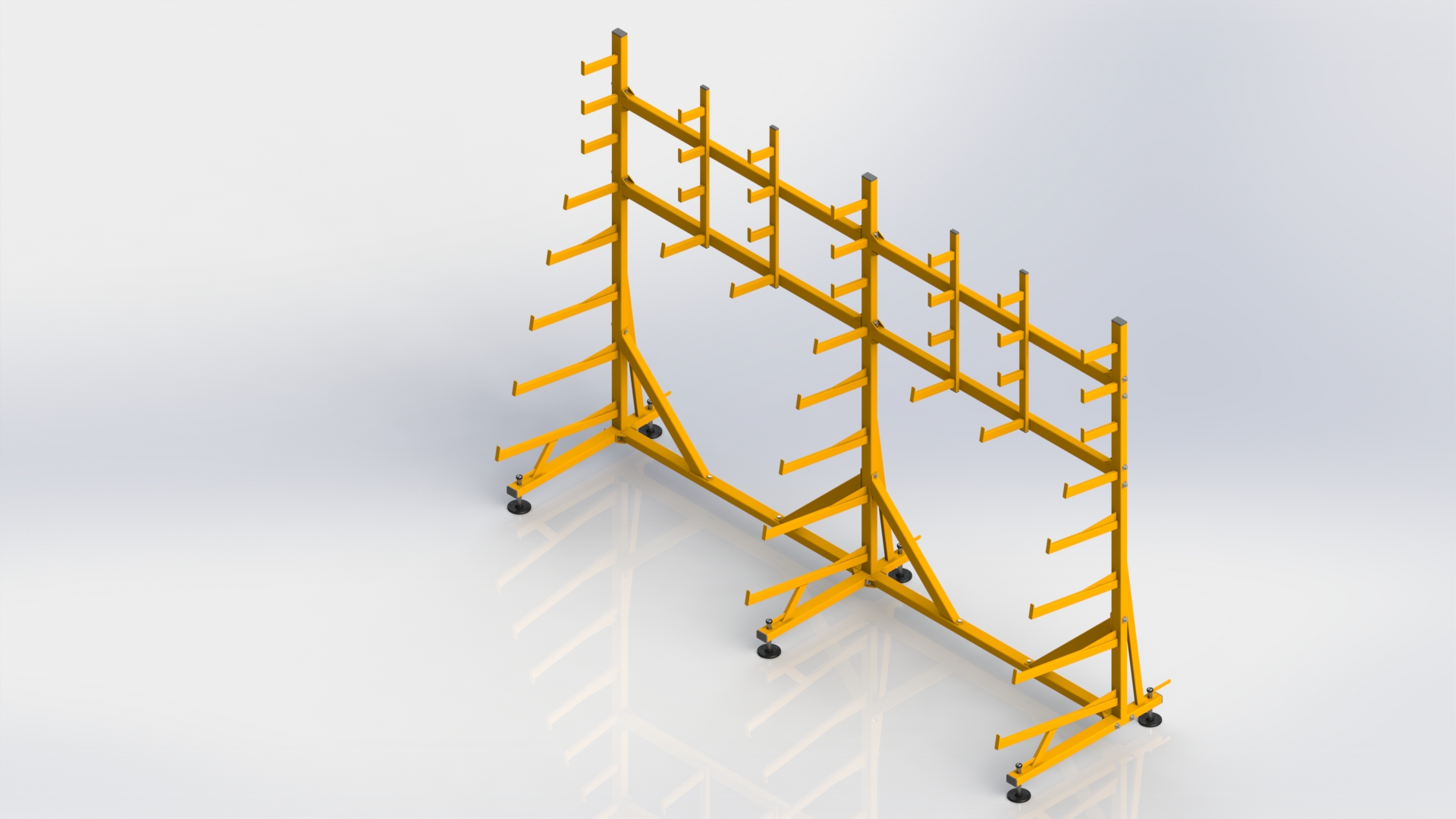

Моделью стеллажа для стержневого металла #Spasov_tools.
Преимущество такой конструкции (секционная) позволяет масштабировать стеллаж под любую длину профильного, трубчатого и стержневого металла от 1,5 метров (размер одной секции) и более с шагом в 1,5 метров. Данный стеллаж позволяет хранить отрезы металла от 420 мм. Также такая конструкция оснащена возможностью установки на неровной поверхности, для этого требуется выставить упорные винты.
Приведенная модель стеллажа имеет возможность вмещать отрезы труб около 3 метров, так как состоит из двух секций...

На сборку двухсекционной конструкции уходит:
Труба профильная 60x40x3 – 19.8 метров;
Труба профильная 40x20x3 – 18.2 метра;
Полоса 40x4 – 6.5 метров;
Полоса 20x4 – 2.8 метра.

Также требуются пластиковые заглушки и крепеж:
Труба профильная 60x40x3 – 9 шт.;
Труба профильная 40x20x3 – 8 шт.;
Болты М10x1.5x80 – 21 шт.;
Болты М10x1.5x60 – 12 шт.;
Шайбы 33/66 шт.;
Гайки с буртиком М10x1.5 – 25 шт.
8 гаек выполнены в виде втулок, в варенных в промежуточные полки.

Потребуется лазерная/плазменная обработка (резка) металла толщиной 8/10 мм для подпятников упорных болтов.

Состав: 3D сборка Язык документа

Софт: SolidWorks 2018 SP1

Файлы:

Каталог / Строительство / Металлоконструкции / Стеллаж для стержневого и трубного металла

Стеллаж.SLDASM
Балка.SLDPRT
Втулка под больты М10 - 20мм.SLDPRT
Втулка под больты М10 - 40мм.SLDPRT
Втулка под больты М10 - 60мм.SLDPRT
Втулка под регулировочный винт.SLDPRT
Заглушка 40x20.SLDPRT
Заглушка 60x40.SLDPRT
Кольчо фиксаторное.SLDPRT
Косая балка.SLDPRT
Полка.SLDPRT
Промежуточная полка.SLDPRT
Пятак упорный.SLDPRT
Пятак упорный под винт.SLDPRT
Регулировочный винт.SLDPRT
Ручка винта регулировочного.SLDPRT
Балка сборная.SLDASM
Винт регулировочный.SLDASM
Одиночная полка.SLDASM
Промежуточная полка сборка.SLDASM
