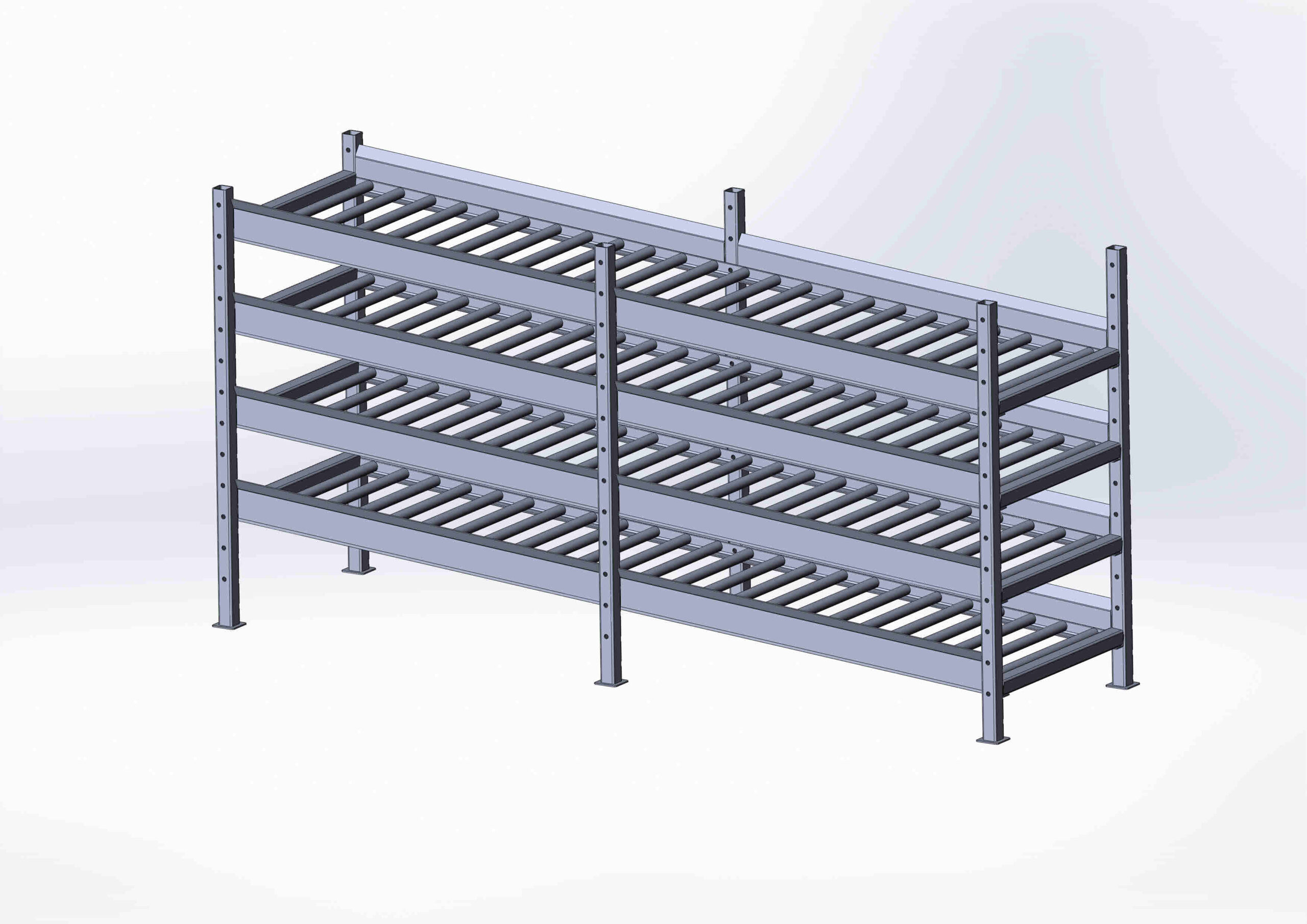

Стеллаж-накопитель роликовый универсальный производственный

Стеллаж-накопитель роликовый универсальный производственный предназначен для складирования и хранения тары (ящиков). Возможно использование стеллажа в производственных помещениях на участках сборки и комплектации. На стеллаже размещены четыре полки, каждая под уклоном 15 градусов. Ящики могут без особого усилия, благодаря уклону, перемещаться на вращающихся роликах. Шаг между роликами можно увеличить, в зависимости от используемой тары.

Техническая характеристика стеллажа-накопителя:
- размер одной полки, ШхД, мм 700х2850
- количество полок, шт 4
- габаритные размеры стеллажа, ВхШхД, мм 1404х800х2850
- масса стеллажа, кг 650
- профиль трубы, мм 50х50х4
- диаметр роликов, мм 33,5
- количество роликов на полке, шт 24
- шаг между роликами, мм 115
- количество роликов всего, шт 96
- грузоподъёмность одной полки, кг 210
- грузоподъёмность стеллажа, кг 840

Состав: 3D сборка стеллажа-накопителя, 3D подсборка полки, все 3D-детали отдельно, 2 dxf файла раскроя Язык документа

Софт: SolidWorks 18SP3.0

Файлы:

Каталог / Строительство / Металлоконструкции / Стеллаж-накопитель роликовый универсальный производственный

балка полки.SLDPRT
буртик лівий.SLDPRT
буртик привий.SLDPRT
валик.SLDPRT
перемичка.SLDPRT
полка.SLDASM
пятка.SLDPRT
Развертка - буртик лівий.DXF
Развертка - буртик привий.DXF
Стеллаж-накопитель роликовый.JPG
Стеллаж-накопитель роликовый.SLDASM
Стойка СБ.SLDASM
стойка.SLDPRT
