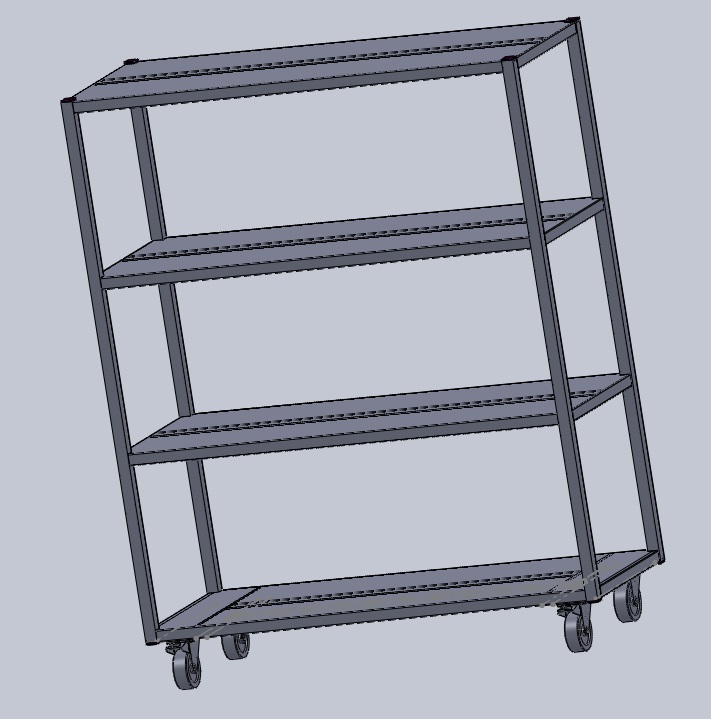

Разработан производственный стеллаж габаритом 1200Х500х1500. Материал изготовления - лист AISI 304 толщиной 1 мм, труба AISI 201 30х30. Стеллаж выдерживает нагрузку до 100 кг на полку (под полкой приваривается на контактной сварке профиль усиления). Для удобства транспортировки стеллаж в конструкции предусмотрены поворотные колеса (два тормозных и два обычных), диаметром 100 мм.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Стеллаж производственный 1200Х500х1500
Стеллаж производственный 1200Х500х1500
0
0
94
2
0
60
Сообщить о проблеме
Автор
KB
Дата
22.06.2022
Язык
Русский
Состав
3D сборка+детали
Софт
SolidWorks 2013
Как открыть?
Отзывов пока нет
Содержимое архива
-
Стеллаж
-
Швеллер.SLDPRT
-
Профиль средний L-0,8.SLDPRT
-
Полка стеллажа нижняя СтНн LхB (сборка.SLDASM
-
Стелаж виробничий СтНПнп-4-1200х500х1500.SLDASM
-
Полка стеллажа LxB.SLDPRT
-
Стойка стеллажа Н.SLDPRT
-
Подпятник нерегулируемый 30х30.SLDPRT
-
Гайка М8 ГОСТ 5915-70.SLDPRT
-
колесо 2602-N-100-R.SLDPRT
-
Полка стеллажа СтНн LхB (сборка).SLDASM
-
колесо 2604-N-100-R.SLDPRT
-
Болт М8-6gх16.58 ГОСТ 7798-70.SLDPRT
-
Профиль средний короткий L-0,8.SLDPRT
-
Шайба 8.01.08кп 016 ГОСТ 11371-78.SLDPRT
-
