Стеллаж паллетный

1114

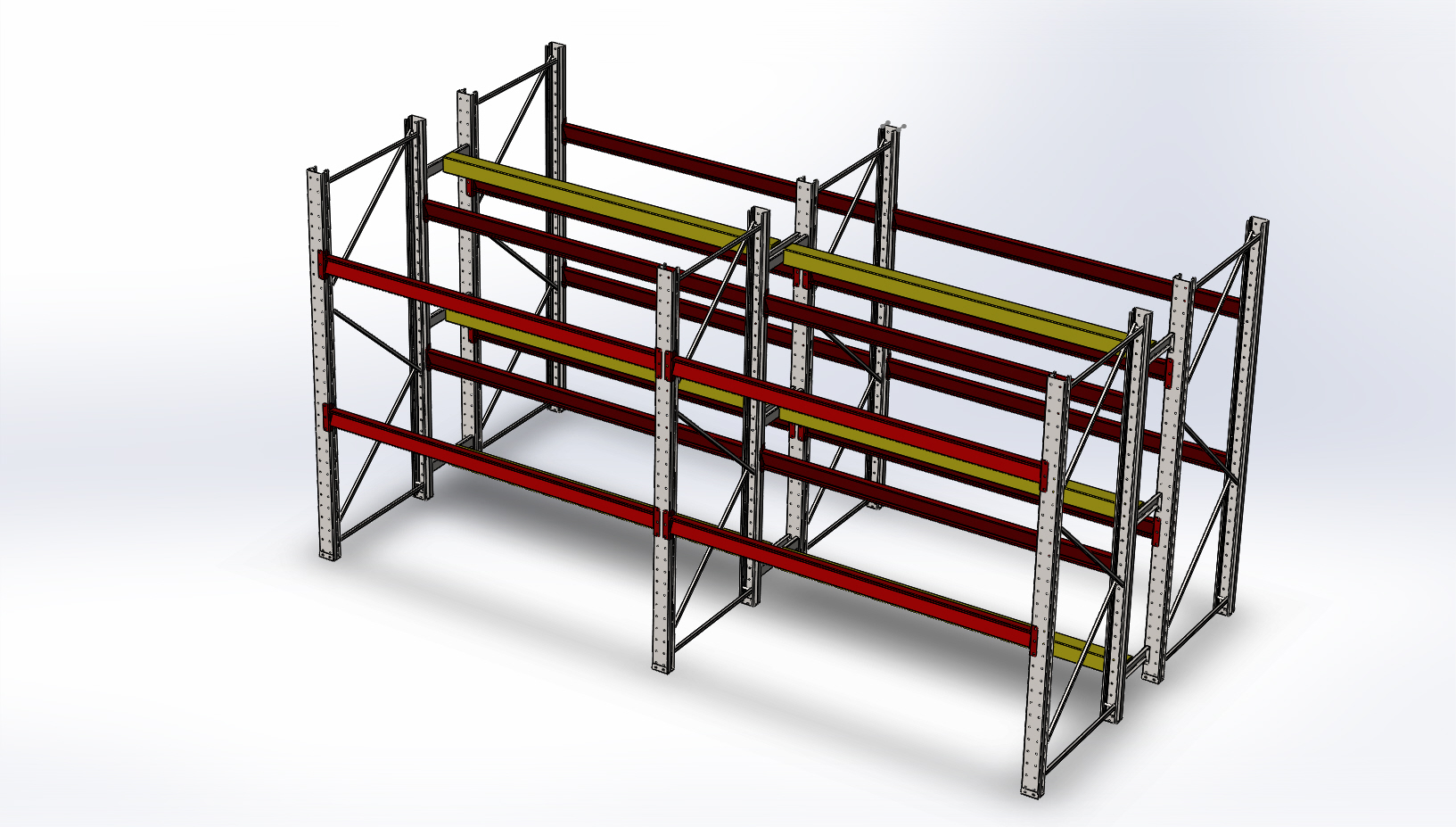

Стеллаж паллетный 4 пролета - по 2 на сторону с упорным брусом. Проектировался с целью изготовления без прокатного стана. Все профили делались на листогибочном прессе.

паллетный Стеллаж

Автор

Евгений Черкасов

Дата

13.02.2020

Язык

Русский

Состав

3D сборка

Софт

SolidWorks 2020 SP0.0 Как открыть?

Содержимое архива

Стеллаж паллетный для триммеров
- Балка Z105х50х2 1790мм.DXF
- Балка Z105х50х2 1790мм.SLDPRT
- Балка Z105х50х2 2250мм в сборе.SLDASM
- Балка Z105х50х2 2250мм.SLDPRT
- Брус деревянный 100х100.SLDPRT
- Кронштейн упора для триммеров.SLDPRT
- Опора балки.SLDPRT
- Подпятник.SLDPRT
- Полка
  - Деталь4.SLDPRT
  - Полка.DXF
  - Усилитель полки.DXF
  - Усилитель полки.SLDPRT
- Проставка 30мм.SLDPRT
- Проставка 50мм.SLDPRT
- Проставка.DXF
- Проставка.SLDPRT
- Рама стеллажа в сборе.SLDASM
- Растяжка длинная.SLDPRT
- Растяжка короткая.SLDPRT
- Резка
  - 1,5мм
    - Стойка 2490мм.DXF
    - Стойка 2500мм.DXF
  - 2мм
    - Балка Z105х50х2 2250мм.DXF
    - Соединитель стоек.DXF
  - 3мм
    - Опора балки.DXF
    - Подпятник.DXF
- Стеллаж паллетный в сборе.JPG
- Стеллаж паллетный для триммеров в сборе.SLDASM
- Стеллаж паллетный для триммеров в сборе.STEP
- Стойка 2500мм.SLDPRT
- Стойка.SLDPRT
