Стойка для сёдел в конюшню

0
1
21
0
0
40
01.00.000 Стойка сёдел.STEP

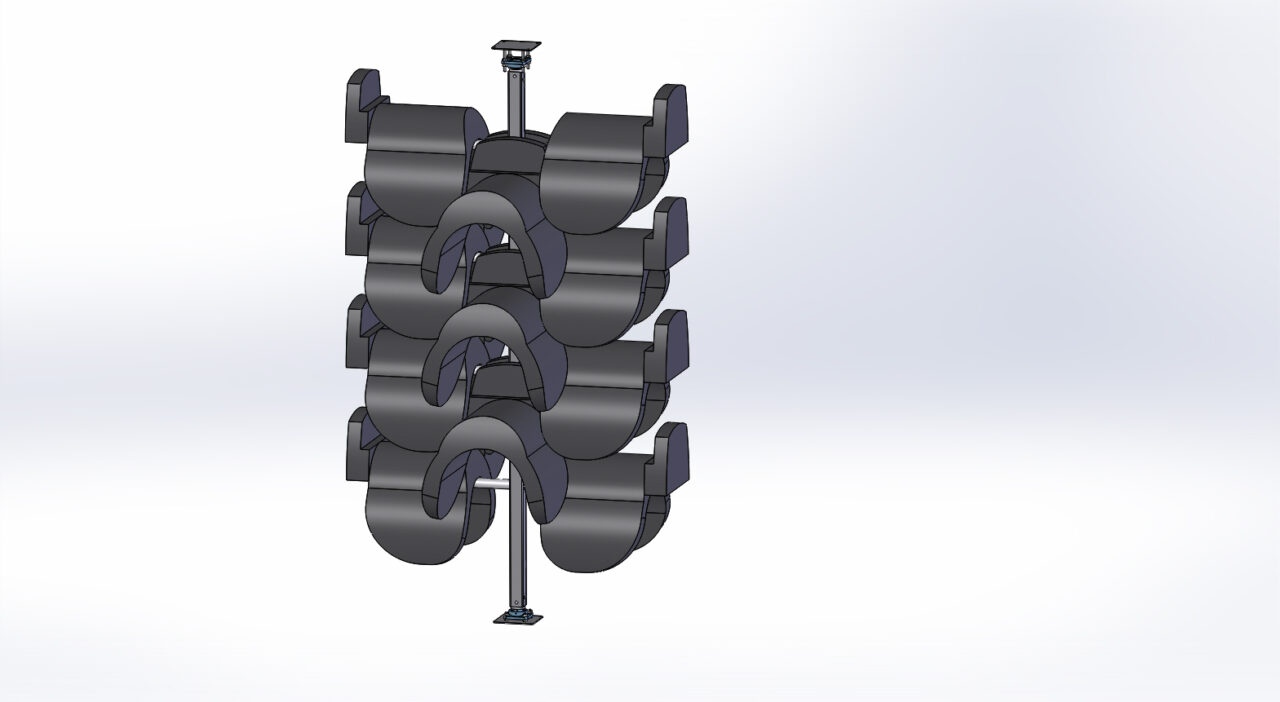

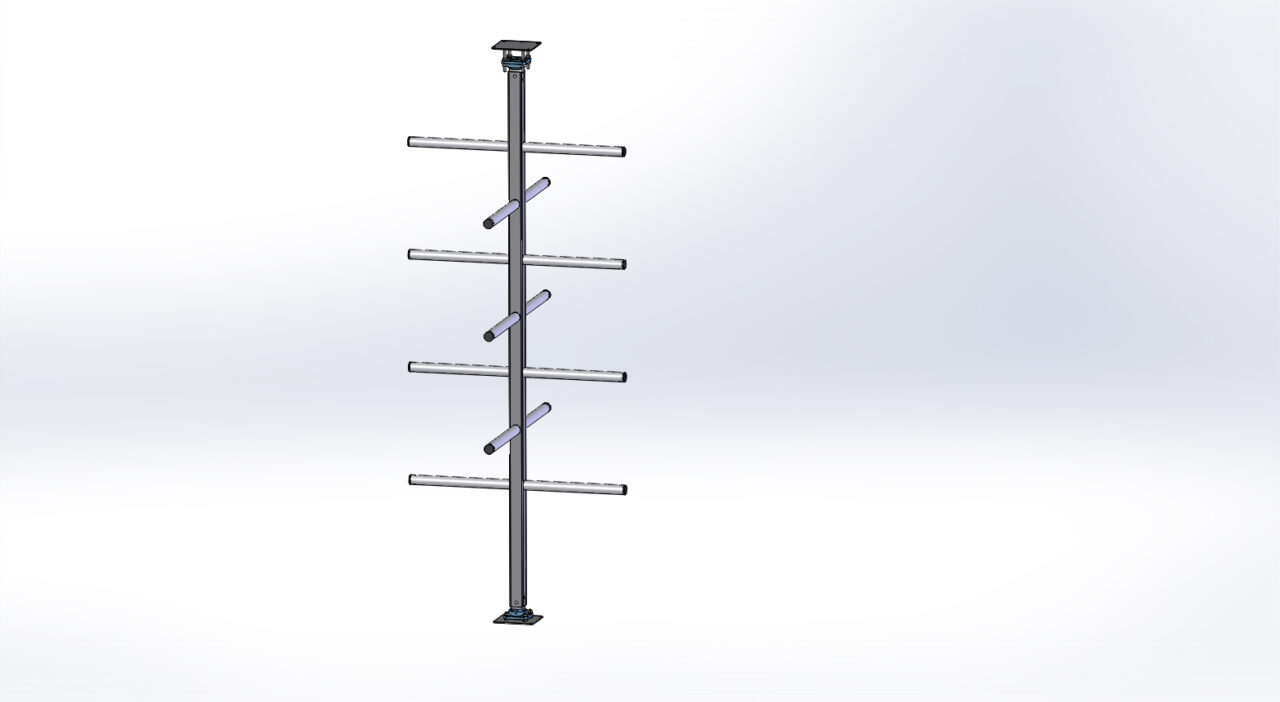

3D модель Стойка для сёдел в конюшню
3D модель Стойка для сёдел в конюшню

Стойка крепится одной площадкой к полу, второй к потолку. Имеет корпусные подшипники для вращения. Устанавливается в помещении конюшни для компактного храненеия седел. Количество седел на стойку, штук - 14. Высота стойки регулируемая, установочные размервы по высоте, мм - 2530.....2570. Габаритные размеры ДхШхВ, мм - 970х970х2530...2570. Масса, кг - 38.

3D Модели конюшеня седло Стойка для синтезатора хранение эподром
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar bysergos
Дата
19.09.2025
Язык
Русский
Состав
3D Сборка с чертежами и спецификациями.
Софт
SolidWorks 2019 SP5 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • 01.00.000 Стойка сёдел.SLDASM
  • 01.00.000 Стойка сёдел.SLDDRW
  • 01.00.000 Стойка сёдел.STEP
  • 01.01.000 Стойка.SLDASM
  • 01.01.000 Стойка.SLDDRW
  • 01.01.001 Балка.SLDDRW
  • 01.01.001 Балка.SLDPRT
  • 01.01.002 Ось.SLDDRW
  • 01.01.002 Ось.SLDPRT
  • 01.01.004 Труба.SLDDRW
  • 01.01.004 Труба.SLDPRT
  • 01.02.000 Площадка.SLDASM
  • 01.02.000 Площадка.SLDDRW
  • 01.02.001 Пластина.SLDDRW
  • 01.02.001 Пластина.SLDPRT
  • 01.03.000 Площадка.SLDASM
  • 01.03.000 Площадка.SLDDRW
  • Болт М10-6gх30.88.019 ГОСТ 7798-70.SLDPRT
  • Болт М10х100.88.019 ГОСТ Р 50793-95.SLDPRT
  • Гайка М10-6Н.8.019 ГОСТ 5915-70.SLDPRT
  • Заглушка пластиковая внутренняя для круглой трубы диам. 42 мм..SLDPRT
  • Корпусной подшипник UCF 206.SLDPRT
  • Седло.SLDDRW
  • Седло.SLDPRT
  • Шайба А.10.01.019 ГОСТ 11371-78.SLDPRT
