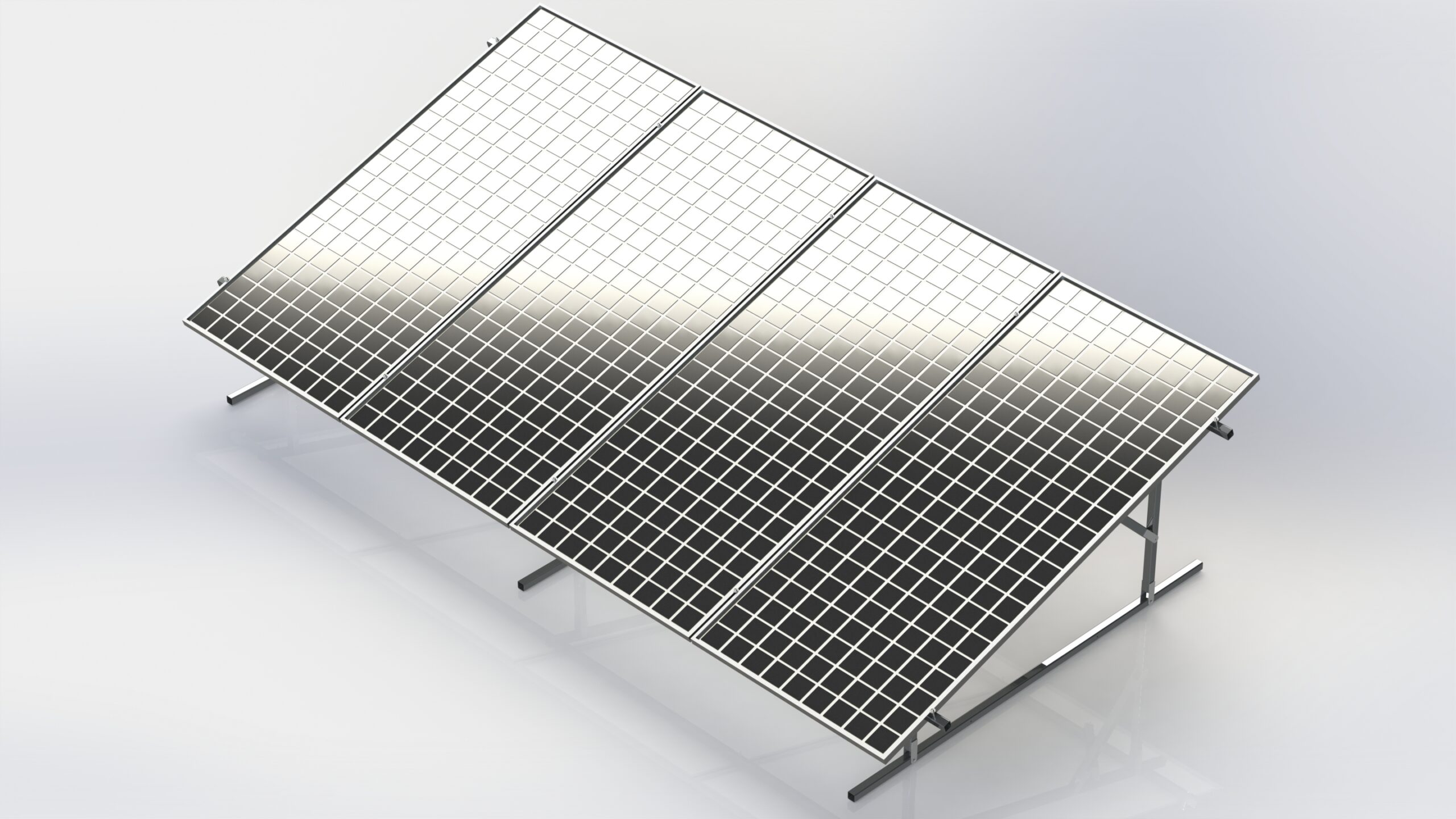

Габаритные размеры конструкции с солнечными панелями
ВхШхГ 1158х4672х2275 мм
Габаритные размеры самой конструкции
ВхШхГ 1030х4672х2200 мм
Материалы:
- профиль монтажный 40x40x2,5 мм Итог = 30,1метр
- Уголок 30х30х180мм Итог = 36 см
Крепление:
- EN ISO 4762 M6 x 60 -13шт
- Hexagon Nut ISO 4032 - M6 - D - N -18шт
- Hexagon Nut ISO 4032 - M8 - D - N -10шт
- B18.3.1M - 6 x 1.0 x 100 Hex SHCS -- 24NHX -5шт
- B18.3.1M - 8 x 1.25 x 100 Hex SHCS -- 28NHX -10шт
- B18.22M - Plain washer, 8 mm, wide -10шт
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Сварные крепления солнечных батарей
Сварные крепления солнечных батарей
0
4
941
1
0
80
Сообщить о проблеме
Автор
Farrux Kurbanov
Дата
12.01.2023
Язык
Русский
Состав
3D Сборка, детали сборки, чертежи
Софт
SolidWorks 2022 SP4
Как открыть?
Отзывов пока нет
