Тумба под казан

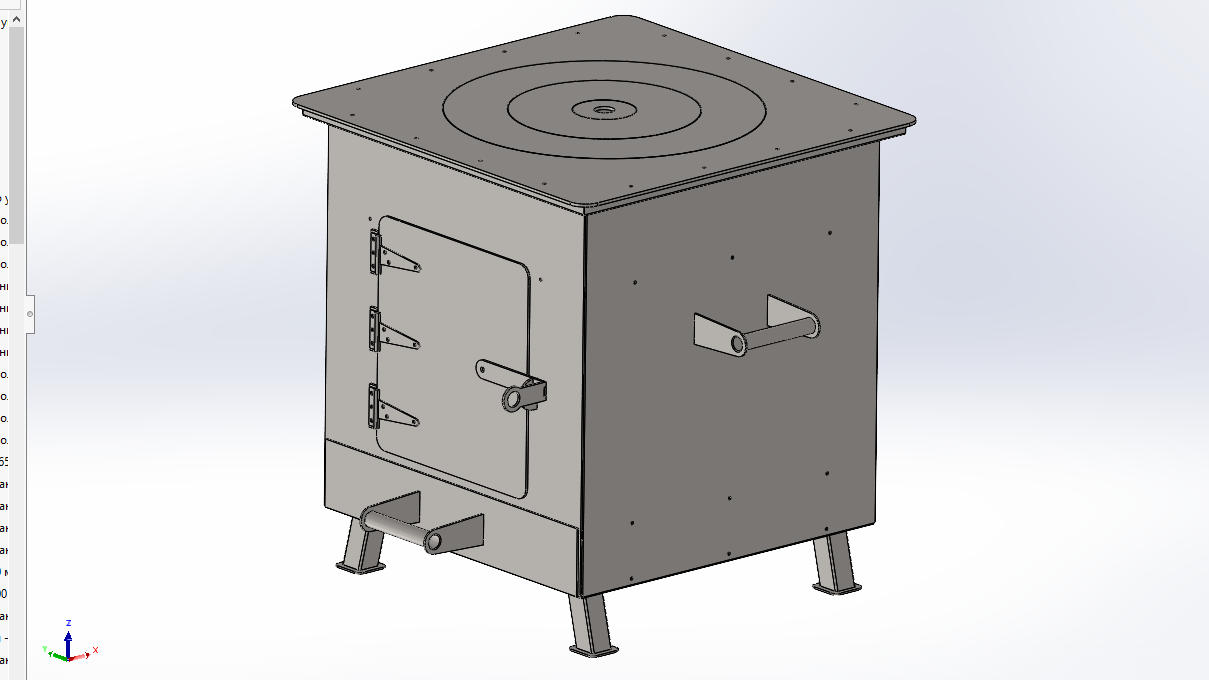

Тумба под казан 700 х 700 х 758 мм , 3D модель в формате SOLIDWORKS 2020 а также файлы раскроя, и файлы трубы для лазерного станка, данная тумба необходима для подогрева казана с помощью открытого огня.

Состав: Общий вид , файлы в формате DXF 2013г, 3D модель в солиде 2020г.

Софт: SolidWorks 2020

Файлы:

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба №1 1,5 х 20 х 30 х 600 мм - 4шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба 1,5 х 15 х 15 х 142 мм - 8шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №11,4 ящик под угли 3,0 х 60 х 554 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №1,2 корпус задняя стенка 3,0 х 600 х 650 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №1,4 корпус нижняя стенка 3,0 х 600 х 600 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №3 под петлю 4,0 х 16 х 70 мм - 3шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №8 кочерга 5,0 х 115 х 790 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба №3 1,5 х 20 х 30 х 552 мм - 2шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №3 под петлю 4,0 х 16 х 70 мм - 3шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №10.1 накладка на трубу 4,0 х 83 мм - 2шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №10.2 накладка на трубу 4,0 х 19 х 50 мм - 2шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №5,3 задвижка 4,0 х 40 х 50 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №3 под петлю 4,0 х 16 х 70 мм - 3шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №6 дверь 4,0 х 350 х 380 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №5,1 задвижка 4,0 х 30 х 160 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №10.1 накладка на трубу 4,0 х 85.5 мм - 2шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №5,1 задвижка 4,0 х 30 х 160 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №10.2 накладка на трубу 4,0 х 19 х 50 мм - 2шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №5,3 задвижка 4,0 х 40 х 50 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №5,2 задвижка 4,0 х 40 х 100 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №5,2 задвижка 4,0 х 40 х 100 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №6 дверь 4,0 х 350 х 380 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 4мм/Развертка - Деталь №10.1 накладка на трубу 4,0 х 83 мм - 2шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №2,3 вставка 2 5,0 х 298 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №2,2 вставка 1 5,0 х 498 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба №1 2,0 х 20 х 20 х 600 мм - 4шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Сборка ЯЩИКА ДЛЯ ТУМБЫ ПОД КАЗАН 3,0 х 563 х 590 мм.SLDASM

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №2,4 вставка 3 5,0 х 98 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба 1,5 х 20 х 20 х 660 мм - 4шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба 2,0 х 40 х 40 х 100 мм - 4шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №1,1 корпус левая и правая стенка 3,0 х 600 х 650 мм - 2шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №2,1 крышка 5,0 х 700 х 700 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №10.1 накладка на трубу 4,0 х 83 мм - 2шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №1,5 накладка на ручку 3,0 х 50 х 138 мм - 6шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба ручка 1,5 х 25 х 150 мм - 3шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №11,3 ящик под угли 3,0 х 60 х 585 мм - 2шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба №2 1,5 х 20 х 30 х 600 мм - 4шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №1,3 корпус передняя стенка 3,0 х 600 х 650 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №10.2 накладка на трубу 4,0 х 19 х 50 мм - 2шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №11,2 ящик под угли 3,0 х 560 х 585 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Комплектность ТУМБЫ ПОД КАЗАН 700 х 700 х 758 мм.docx

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №11,1 ящик под угли 3,0 х 110 х 590 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба 1,5 х 15 х 15 х 82 мм - 6шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №5,1 задвижка 4,0 х 30 х 160 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №11,2 ящик под угли 3,0 х 560 х 585 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,2 корпус задняя стенка 3,0 х 600 х 650 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,5 накладка на ручку 3,0 х 50 х 138 мм - 6шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №11,1 ящик под угли 3,0 х 110 х 590 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,3 корпус передняя стенка 3,0 х 600 х 650 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,1 корпус левая и правая стенка 3,0 х 600 х 650 мм - 2шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №11,3 ящик под угли 3,0 х 60 х 585 мм - 2шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,5 накладка на ручку 3,0 х 50 х 138 мм - 6шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,2 корпус задняя стенка 3,0 х 600 х 650 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,3 корпус передняя стенка 3,0 х 600 х 650 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,4 корпус нижняя стенка 3,0 х 600 х 600 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,1 корпус левая и правая стенка 3,0 х 600 х 650 мм - 2шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №11,2 ящик под угли 3,0 х 560 х 585 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №9 площадка под ножку 3,0 х 60 х 60 мм - 4шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №11,3 ящик под угли 3,0 х 60 х 585 мм - 2шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №9 площадка под ножку 3,0 х 60 х 60 мм - 4шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №11,4 ящик под угли 3,0 х 60 х 554 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №11,1 ящик под угли 3,0 х 110 х 590 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №1,4 корпус нижняя стенка 3,0 х 600 х 600 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 3мм/Развертка - Деталь №11,4 ящик под угли 3,0 х 60 х 554 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Раскладка ТУМБА ПОД КАЗАН 700 х 700 х 758 мм.xlsx

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №4 петля 2,0 х 62 х 115 мм - 3шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №2,5 накладка 5,0 х 50 мм - 20шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/СБОРКА ТУМБА ПОД КАЗАН 700 х 700 х 758 мм.SLDASM

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №5,3 задвижка 4,0 х 40 х 50 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №5,2 задвижка 4,0 х 40 х 100 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба отвод 3 х 57 х 70 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,2 вставка 1 5,0 х 498 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,5 накладка 5,0 х 50 мм - 20шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,3 вставка 2 5,0 х 298 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №7 решётка 5,0 х 555 х 555 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,1 крышка 5,0 х 700 х 700 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,2 вставка 1 5,0 х 498 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №7 решётка 5,0 х 555 х 555 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,1 крышка 5,0 х 700 х 700 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,5 накладка 5,0 х 50 мм - 20шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №8 кочерга 5,0 х 115 х 790 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,4 вставка 3 5,0 х 98 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,4 вставка 3 5,0 х 98 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №8 кочерга 5,0 х 115 х 790 мм - 1шт.DXF.fs.bmp

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/DXF - 5мм/Развертка - Деталь №2,3 вставка 2 5,0 х 298 мм - 1шт.DXF

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №6 дверь 4,0 х 350 х 380 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба №2 2,0 х 20 х 20 х 600 мм - 4шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №7 решётка 5,0 х 555 х 555 мм - 1шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/Деталь №9 площадка под ножку 3,0 х 60 х 60 мм - 4шт.SLDPRT

ТУМБА ПОД КАЗАН 700 х 700 х 758 мм/труба 1,5 х 15 х 15 х 382 мм - 8шт.SLDPRT
