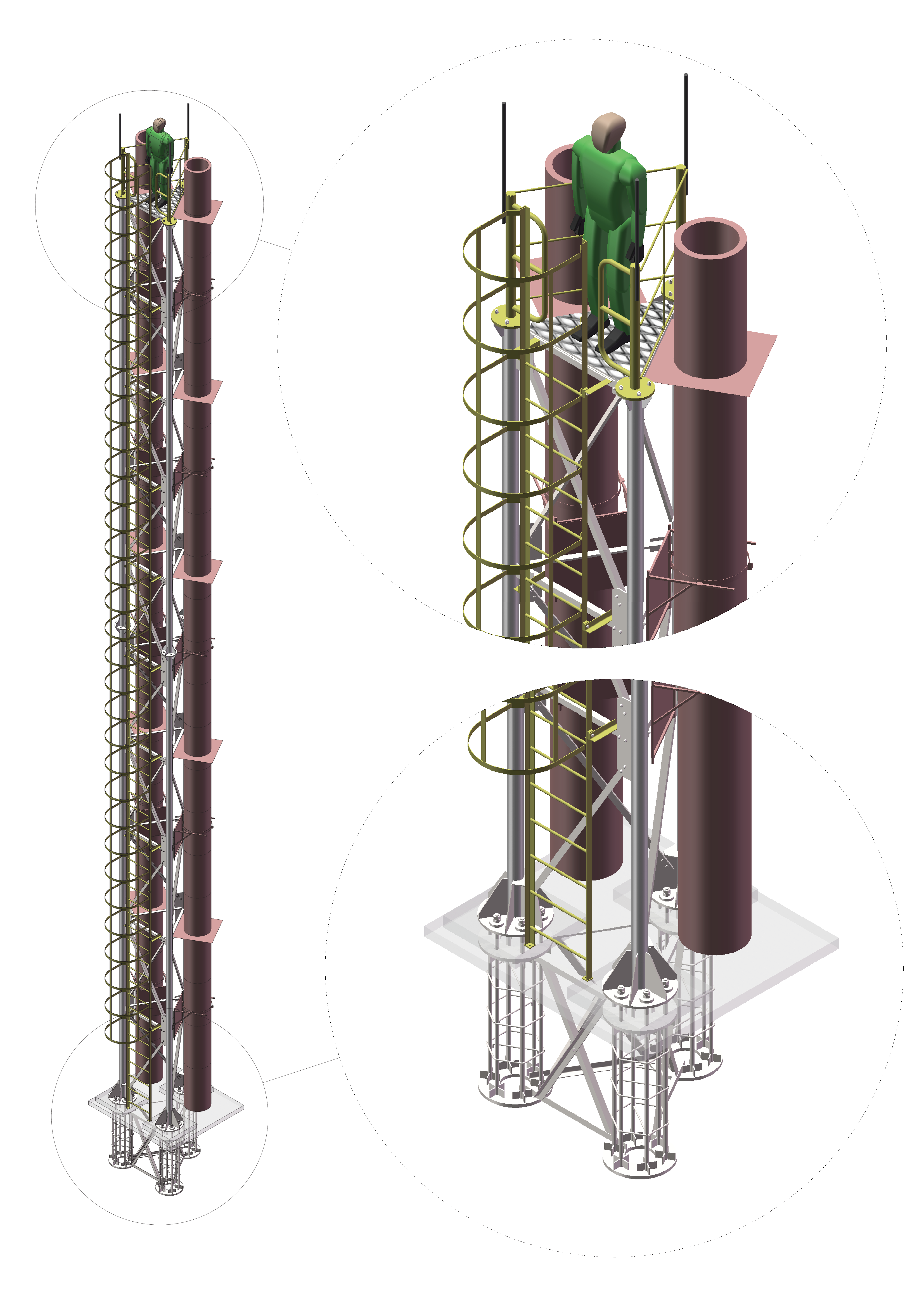

Установка дымовых труб на опору фермового типа

Опора h=20,0 м
Диаметр труб 400 мм
Тип дымовой трубы - "КОРАКС"

Полный пакет рабочей документации.

3D модели SolidWorks - 96 файл (файл главной сборки 52786.SLDASM)
Чертежи DWG - (файл 52786.dwg)
- чертежи КМ;
- спецификации;
- таблица нагрузок на фундаменты;
- монтажная схема анкерных стержней;
- cхема анкерной корзины.

Состав: 3D модели, чертежи КМ, спецификации, таблица нагрузок на фундаменты, монтажная схема анкерных стержней, cхема анкерной корзины

Софт: SolidWorks 2022
