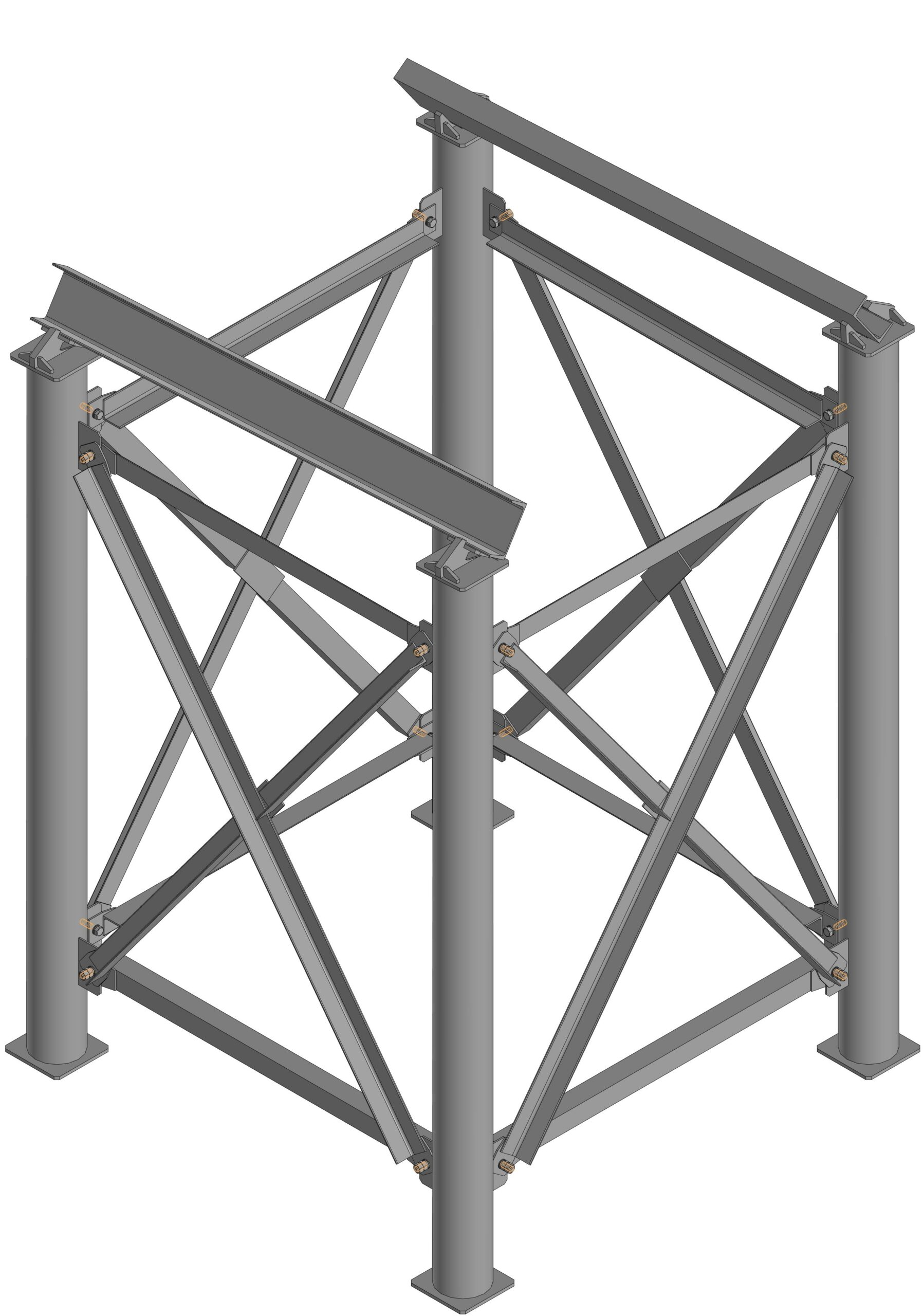

Временная опора под сушильный барабан (d = 2200 мм., L = 14000 мм.)

119

Одним из самых быстроизнашиваемых узлов сушильного барабана является его корпус. При выполнении демонтажа/монтажа венцовой шестерни, бандажей и обечаек, а также опорно-двигательных узлов барабана используется временная металлическая опора. Помимо основных опорных функций, металлическая конструкция так же выполняет роль направляющей, что значительно упрощает монтаж деталей корпуса и дальнейшую их центровку. Сборка опоры производится крепежом М16 по месту монтажа. Установка выполняется под нижнюю часть обечайки корпуса. Регулировка по высоте выполняется путем установки опор, башмаков, балок либо железнодорожных шпал. Опора спроектирована под сушильный барабан диаметром 2200 мм., длинной 14000 мм., уклоном 3 градуса и высотной отметкой оси барабана в месте загрузки - +3,500 м.

временная металлическая опорная конструкция Временная опора сушильный барабан

Автор

Сергей Анакин

Дата

15.04.2020

Язык

Русский

Состав

Сборочный чертеж (СБ), Спецификация, 3D-модель с деталировкой

Софт

КОМПАС-3D 18.1 Как открыть?

Содержимое архива

Временная опора под сушильный барабан
- ГПП-КР-22-1300 СБ - Временная опора под сушильный барабан.cdw
- ГПП-КР-22-1300.1.1.1 - Упорная пластина.m3d
- ГПП-КР-22-1300.4 - Связь вертикальная СВ.2.a3d
- ГПП-КР-22-1300.3.3 - 200 х 83 мм..m3d
- ГПП-КР-22-1300.4.2 - Фасонка.m3d
- ГПП-КР-22-1300.3.4 - Фасонка.m3d
- ГПП-КР-22-1300.5 - Опорная балка (L = 1700 мм.).m3d
- ГПП-КР-22-1300.1.3 - Опорная пластина (200 х 200 мм.).m3d
- ГПП-КР-22-1300.1.1.2 - Опорная пластина.m3d
- ГПП-КР-22-1300.3 - Связь вертикальная СВ.1.a3d
- ГПП-КР-22-1300.4.1 - L = 1180 мм..m3d
- ГПП-КР-22-1300.1.1.3 - Ребро жесткости.m3d
- ГПП-КР-22-1300.1 - Стойка Ст.1.a3d
- ГПП-КР-22-1300 СБ - Временная опора под сушильный барабан.a3d
- ГПП-КР-22-1300.1.1 - Упор.a3d
- ГПП-КР-22-1300.1.1.5 - Ребро жесткости.m3d
- ГПП-КР-22-1300.2 - Стойка Ст.2.a3d
- ГПП-КР-22-1300.3.1 - L = 2000 мм..m3d
- ГПП-КР-22-1300.2.1 - Стойка (L = 2293 мм.).m3d
- ГПП-КР-22-1300.1.2 - Стойка (L = 2215 мм.).m3d
- ГПП-КР-22-1300.3.2 - L = 950 мм..m3d
- ГПП-КР-22-1300.1.4 - Фасонка (180 х 150 мм.).m3d
- ГПП-КР-22-1300.1.1.4 - Опорная пластина (180 х 180 мм.).m3d
