Многофункциональный торговый комплекс. Радел КЖ

0
134
858
3
0

В настоящем проекте приведены рабочие чертежи конструкции монолитных фундаментов и полов. Чертежи разработаны на основании технического задания по объемно-планировочному решению утверждённому заказчиком. При проектировании конструкций учтены требования следующих нормативных документов:
Расчет фундаментов выполнен на программном комплексе ПК "BASE 8.1." на фактически действующие нагрузки.
Проект фундаментов разработан согласно отчета об инженерно-геологических изысканиях выполненных ООО «ГеоРегион» в 2011г. Основанием фундаментов будут служить следующие виды грунтов: суглинок легкий, мягкопластичный, светло-коричневого цвета Е=17МПа, с=17кПа, φ=19°, γ=2,03г/см3, Il=0.33. За планировочную отметку 0.000 принят проектируемый уровень чистого пола первого этажа, равный абсолютной отметке 120,75. Монолитная фундаментная плита закладывается на отметку -1,400. Под плитой выполняется бетонная подготовка из бетона В7.5 толщиной 100 мм. Под колонны каркаса запроектированны подколонники 900х900мм, высота принята 0,9 м. Армирование подколонника выполненно пространственным каркасом в подколоннике с рабочей арматурой ф 16 А400 мм. Бетон фундаментов принят класса В20, W4, F75. Стены здания операются на монолитные стены толщиной 400мм и высотой 0,9 м. Армирование стен выполнено из арматуры ф12 класса А400. Фундаменты соприкасающиеся с грунтом обмазать горячим битумом за 2 раза. Горизонтальную гидроизоляцию выполнить из цементно-песчанного раствора (состав 1:2), толщиной 20мм по верху фундаментов на отм. 0,000. Соединение арматыры фундаментной плиты выполнять вязальной проволокой, нахлест арматуры по длине должен быть не менее 40d. Арматурные каркасы и сетки изготавливать контактной точечной сваркой. Минимальная толщина защитного слоя бетона для рабочей арматуры подошвы принята в соответствии с требованиями СП 52-101-2003 и составляет 50 мм.



Дата
12.02.2016
Язык
Русский
Состав

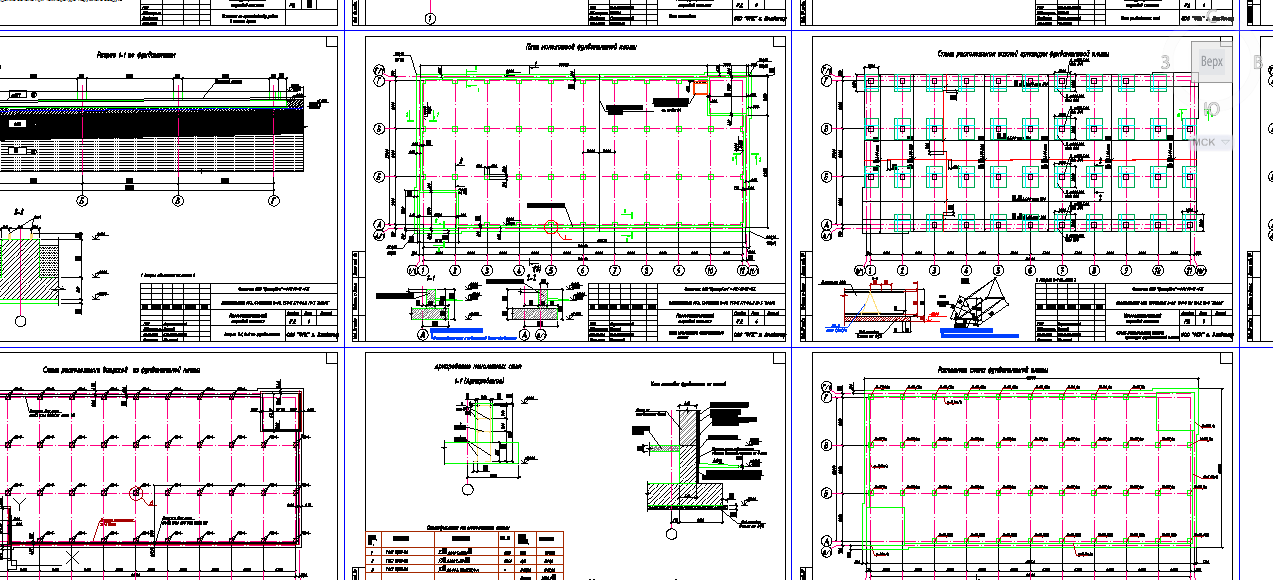

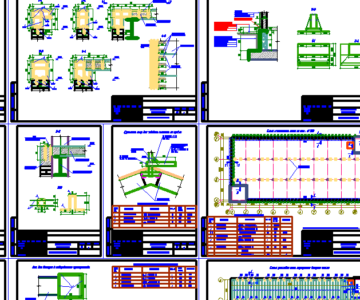

Общие данные, План котлована,План разбивки осей, План полов, Схема расположения арматуры верхней части плиты, Схема расположения арматуры нижней части фундаментной плиты, Разрез 1-1, 2-2, Схема расположения выпусков из фундаментной плиты
Софт
AutoCAD 2011 Как открыть?
Содержимое архива
  • KZh_21_09_12.dwg
