Многофункциональный торговый комплекс. Раздел выше +0.000. Стадия РД

1. В настоящем проекте приведены рабочие чертежи конструкции монолитного пояса по внешнему периметру кирпичных стен, а так же на стенах лестничных клеток и шахты подъёмника на отм. +9,150. Чертежи разработаны на основании технического задания по объемно-планировочному решению утверждённому заказчиком.
2. При проектировании конструкций учтены требования следующих нормативных документов:
- СНиП 2.01.07-85* "Нагрузки и воздействия";
- СНиП 2.03.01-84** "Бетонные и железобетонные конструкции";
- СП 52-101-2003 "Бетонные и железобетонные конструкции без предварительного напряжения".
3. За планировочную отметку 0.000 принят обрез монолитного подколонника. Пояс выплняется "Г" образной формы по осям "А" и "Г", прямоугольным по торцевым осям. Армирование принято из арматуры ф16 мм А400, бетон монолитного пояса класса В15. По продольным осям выполняется анкеровка монолитного пояса в тело плиты перекрытия. Для этого предварительно раздалбливается полка плиты в месте прохождения пустот, на длинну 400 мм. В пустоту вводится элемент каркаса пояса и обетонировается совместно сним. Анкеровку производить не менее чем в две пустоты каждой плиты. Так же выполнятся анкеровка арматурными стержнями ф8 мм в существующие стены с шагом 1,0 м.
4. Монолитные столбики, служащие опорами для балок перерытия, выполняются сечением 0,4х0,4 м, из бетона класса В15. Армирование выполняется каркасом из арматуры класса А400 заанкерной в фундаментную плиту на 100 мм. В столбики заклабываются металлические пластины для дальнейшей приварки к ним балок перекрытия.
5. Балки перекрытия приняты из двутавровой балки №20Б1. Балки операются на возводимые монолитные столбики и подколонники. Стыковка балок по длинне производится с помощью накладок из листа толщиной 10 мм.
6. Монолитная плита принята по несъёмной опалубке из профилированного листа марки Н75-750-0,8, общей высотой 160 мм (с учётом проф.листа). армирование выполненно каркасами в каждой гофре листа с рабочей арматурой класса А400 ф16 мм и сетки из арматуры ф8 мм А 400 с ячейкой 150 мм. Бетон плиты принят класса В15.

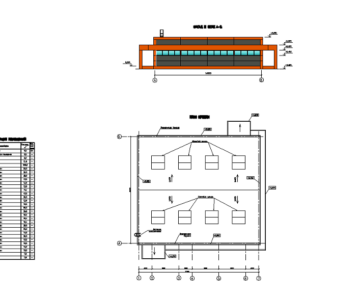

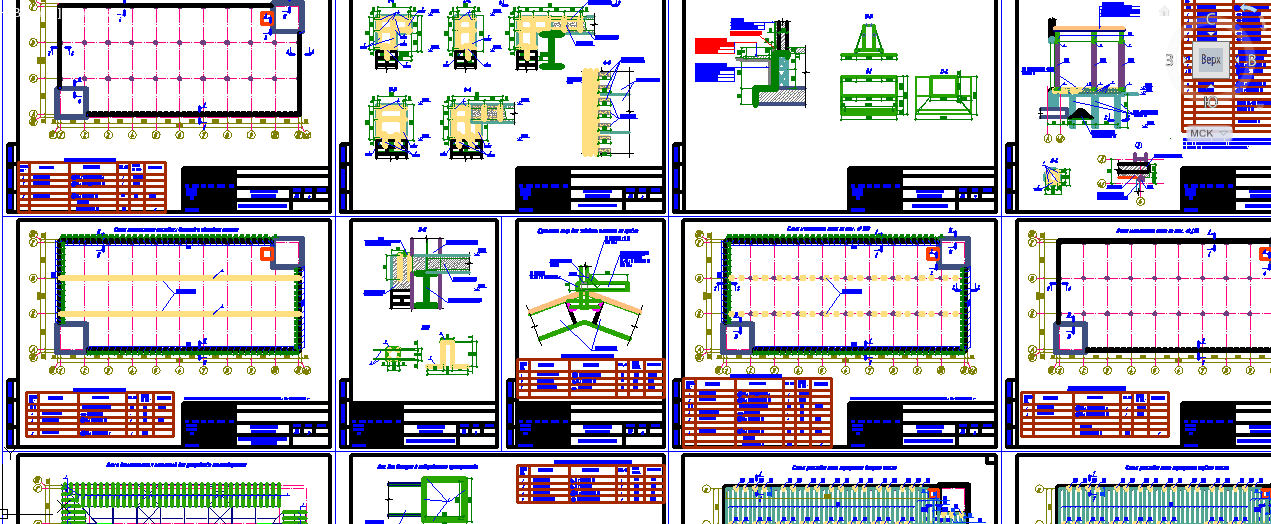

Состав: Общие данные; Устройство монолитного пояса; Сечения монолитного пояса; Узлы монолитного пояса; Установка элементов покрытия; Установка элементов снегозадержания; Устройство монолитных участков перекрытия; Схема раскладки плит перекрытия 1-го, 2-го этажей; Схема расположения балок под полы первого этажа; Узлы опирания балок; Сборно монолитный лестничный марш; Схема расположения башни; Разрез башни. Язык документа

Софт: AutoCAD 13

Сайт: www

Каталог / Строительство / Многофункциональный торговый комплекс. Раздел выше +0.000. Стадия РД

Просмотр файлов
Многофункциональный торговый комплекс.dwg
