Береговая опора временного моста, 3D

192

1220

300

3D модель Береговая опора временного моста, 3D

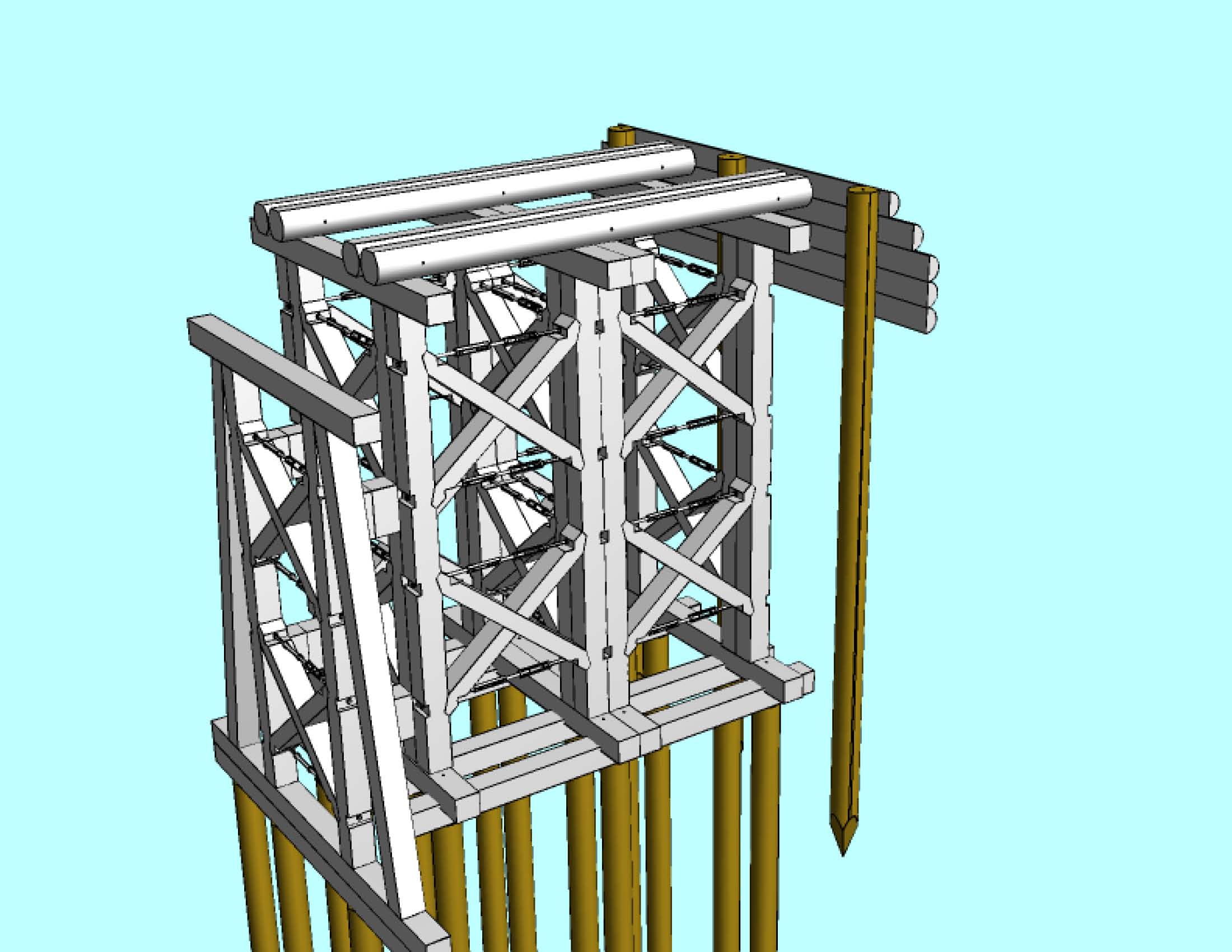

Береговая опора временного моста (береговой устой) на свайном основании – объёмный блок с закладным щитом и плоским блоком опирания пролётного строения.

3D Модели береговая опора мосты

Автор

Юрий Кошлань

Дата

03.02.2015

Язык

Русский

Состав

3D сборка

Софт

Autodesk Inventor 10 Как открыть?
