Русловая опора временного моста, 3D

244

8183

300

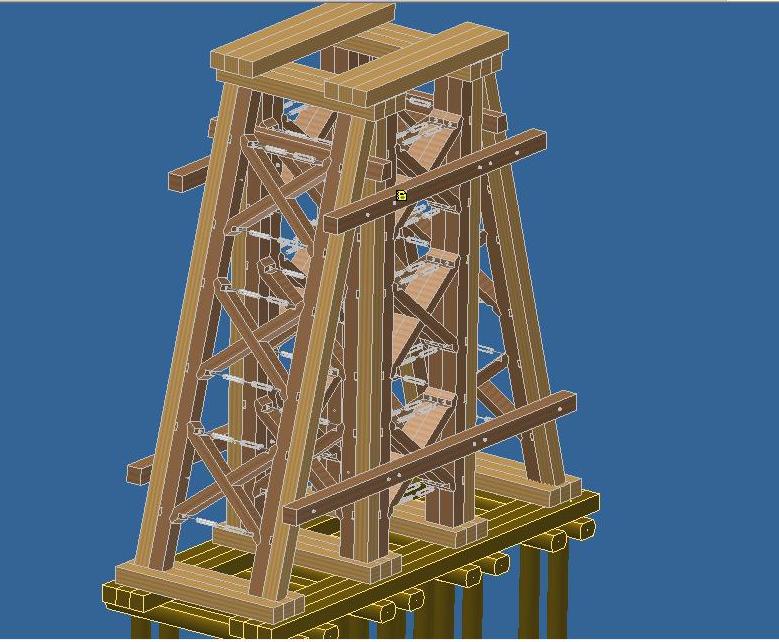

3D модель Русловая опора временного моста, 3D

Русловая опора временного моста на свайном основании: материал - дерево. Высота надстройки – 6 метров.

3D Модели мосты русловая опора

Автор

Юрий Кошлань

Дата

04.02.2015

Язык

Русский

Состав

3D сборка

Софт

Autodesk Inventor 2009 Как открыть?

Содержимое архива

Русловая опора временного моста
- Надстройка опоры H=6,66 м для Lр.=18,0 (23,0) м из бруса
  - Опорный брус 220х220х3000.ipt
  - Гайка B32 D22 с шайбой.ipt
  - Стойка наклонная 220х220х6300.ipt
  - Насадка 220х220х2500.ipt
  - Надстройка для Lр.=18000 H=6000 из бруса.iam
  - Верхняя поперечная схватка.ipt
  - Плоская рама L=6,0 м из бруса.iam
  - Стойка 220х220х6000.ipt
  - Вспомогательные детали
    - Стяжная муфта L300 D22.ipt
    - Гайка B32 D22 с шайбой.ipt
    - OldVersions
      - Рамная стяжка .0014.idv
      - Стержень стальной D22 L350.0002.ipt
      - Рамная стяжка .0014.iam
      - Стяжная муфта L300 D22.0001.ipt
      - Болт B32 D22 L600с шайбой.0004.ipt
      - Гайка B32 D22 с шайбой.0002.ipt
      - Рамная стяжка .0015.idv
    - Плоская рама L=6000 B=1800 из бруса.iam
    - Наклонная рама L=6300 B=1800 из бруса.idv
    - Раскос плоской рамы с В=1800.ipt
    - Стержень стальной D22 L350.ipt
    - Плоская рама L=6000 B=1800 из бруса.idv
    - Наклонная рама L=6300 B=1800 из бруса.iam
    - Стойка плоской рамы L=6000 B=1800.ipt
    - Болт B32 D22 L600с шайбой.ipt
    - Рамная стяжка .iam
  - Прокладник.ipt
  - Нижняя поперечная схватка.ipt
  - Болт B32 D22 L700с шайбой.ipt
  - Наклонная рама L=6300 B=1800 из бруса.iam
  - Заготовка Сечение 220х220.ipt
- Полная разборка надстройки (без вспомог линий, дубль).ipn
- Полная разборка надстройки (без вспомог линий).ipn
- Дно.ipt
- Свайный фундамент
  - Свая L6м D26см деревянная.ipt
  - Прокладной брус 22х22 L6900.ipt
  - Пара свай.iam
  - Надстройка опоры H=6,66 м для Lр.=18,0 (23,0) м из бруса
    - Плоская рама L=6,0 м из бруса.idv
    - Опорный брус 220х220х3000.ipt
    - Стойка наклонная 220х220х6300.ipt
    - Насадка 220х220х2500.ipt
    - Надстройка для Lр.=18000 H=6000 из бруса.iam
    - Верхняя поперечная схватка.ipt
    - Наклонная рама L=6300 B=1800 из бруса.idv
    - Плоская рама L=6,0 м из бруса.iam
    - Стойка 220х220х6000.ipt
    - Вспомогательные детали
      - L_6300~1.IAM
      - L_6000~1.IDV
      - L_6300~1.IDV
      - Рамная стяжка .idv
      - _1800~1.IPT
      - L_6000~1.IAM
      - L_6000~1.IPT
      - Рамная стяжка .iam
    - Прокладник.ipt
    - Нижняя поперечная схватка.ipt
    - Болт B32 D22 L700с шайбой.ipt
    - Наклонная рама L=6300 B=1800 из бруса.iam
    - Надстройка для Lр.=18000 H=6000 из бруса.idv
    - Заготовка Сечение 220х220.ipt
  - Насадка D32 h22 L3000 B2100.ipt
  - Прокладной брус 22х22 L6900 с отверстиями.ipt
  - Стержень стальной D22 L520.ipt
  - Свайный фундамент с 2 рядами прокладных брусьев .iam
- Русловая опора временного моста.iam
- Русловая опора временного моста.ipj
