Карнизный блок l=2,8м автодорожного моста

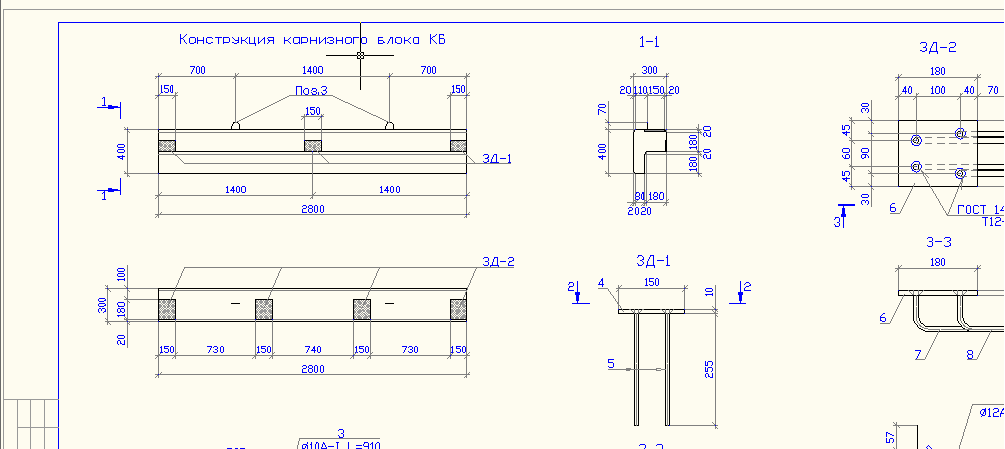

Карнизный блок пролетного строения l=2,8м для пролетного строения автодорожного моста длиной 14 м. В работу включен чертеж секции перильного ограждения для представленного карнизного блока. Закрепление блоков к пролетному строению осуществляется закреплением электродуговой сваркой к закладным деталям пролетного строения через косынки. Секции перильного ограждения так же закрепляются к карнизному блоку при помощи электродуговой сварки.

Состав: Опалубочный чертеж карнизного блока, схема армирования, спецификация, чертеж секции перильного ограждения Язык документа

Софт: AutoCAD 2010
