КОМПАС 3D 18

Проектирование и расчет железобетонного моста на автомобильных дорогах

Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра городского строительства и хозяйства
Курсовой проект по дисциплине: «Мосты, транспортные тоннели и путепроводы»
на тему: «Железобетонные мосты на автомобильных дорогах».
Белгород 2015

Работа по проектированию железобетонного моста состоит из двух основных этапов:
этап «А» - вариантное проектирование, задача которого в общих случаях состоит в отыскании наиболее экономически выгодной и технически целесообразной схемы моста;
этап «Б» - детальный расчёт и конструирование заданного пролётного строения.
Разработать проект железобетонного (металлического) моста на автомобильной дороге с включением в один из вариантов моста пролетных строений:
а) металлического балочного со сплошной стенкой;
б) металлического балочного в виде сквозной фермы с ездой понизу.
Принять для дальнейшего детального расчета и конструирования железобетонное балочное с каркасной арматурой lр=12 м. Использовать данное пролетное строение хотя бы в одном из вариантов моста в качестве береговых пролетов пойменной части.

ОСНОВНЫЕ СВЕДЕНИЯ
1. Профиль перехода № 36 с геологическими даннями №8 и отметками:
а) Г.М.В. 104,1
б) Г.В.В. 109,4
в) Г.С.В.Л. -
г) Г.С.Н.Л. -
д) Расчетного судоходного горизонта 107,8
2. Отверстие моста 0,9*∑L профиля = 234 м
3. Класс реки 7
4. Отметка проезжей части
5. Габарит моста: 2(Г15,25) .
6. Нормативная нагрузка А11, НК-80
7. Расчетные нормы СНиП 2.05.03-84
8. Район строительства Юг Тюменской области

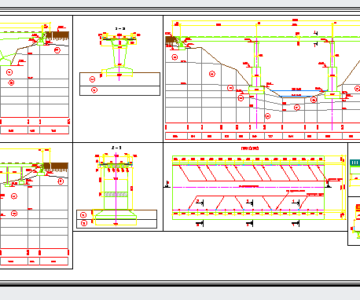

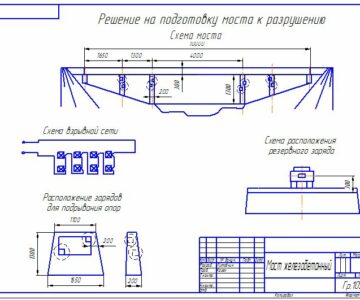

Состав: Чертежи вариантов моста 2шт и пояснительная записка Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Проектирование и расчет железобетонного моста на автомобильных дорогах

Записка.doc
Чертеж1.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
