Проектирование участка дороги с. Павловск – с. Ребриха на ПК0+00 – ПК50+00

Алтайский строительный техникум,
отделение строительство и эксплуатация автомобильных дорог,
Дипломный проект на тему: "Проект на строительство участка дороги"
Степное Озеро 2012

Участок автомобильной дороги Павловск- Ребриха ПК 0+00 – ПК 50+00 запроектирован по нормам III технической категории дорог. Для климатической характеристики района проектирования использованы данные климатических справочников по метеостанции с.Ребриха, расположенной в 30 км к юго-западу и отражающей климатические особенности района

В данной работе рассматриваются вопросы
Введение
1 Общие сведения
1.1 Экономическая характеристика район
1.2 Обоснования категории дороги. Нормы проектирования
1.3 Топографические и климатические условия района
1.4 Геологические и гидрологические условия района
2 План трассы
2.1 Обоснование радиусов кривых. Координаты точек кривой
2.2 Характеристика вариантов трассы
2.3 Сравнение вариантов трассы
3 Дорожная одежда
3.1 Исходные данные для проектирования
3.2 Расчет конструкции расчетной одежды
3.3 Сравнение вариантов дорожной одежды
3.4 Характеристика строительных материалов
4 Малые искусственные сооружения
4.1 Расчет малого моста
5 Продольный профиль
5.1 Исходные данные для проектирования
5.2 Характеристика проектной линии
6 Земляное полотно. Водоотводные сооружения
6.1 Расчет водоотводных сооружений
6.2 Характеристика поперечных профилей земляного полотна
6.3 Расчет объемов земляных работ
7 Обустройство участка дороги
7.1 График итоговых коэффициентов аварийности
7.2 Мероприятия по обеспечению безопасности движения
8 Монтаж балок пролетного строения
8.1 Основные требования к конструкциям мостов
8.2 Особенности монтажа ж/б мостов
8.3 Перевозка конструкций
9 Охрана труда, техника безопасности, пожарная безопасность и
охрана окружающей природной среды
9.1 Контроль качества и техника безопасности
9.2 Пожарная безопасность
9.3 Охрана окружающей природной среды
11 Экономическая часть
11.1 Калькуляции транспортных расходов
11.2 Калькуляция стоимости материалов
11.3 Локальная смета на земляное полотно
11.4 Локальная смета на дорожную одежду
11.5 Локальная смета на искусственные сооружения
11.6 Локальная смета на обустройство дороги
11.7 Сводный сметный расчёт стоимости строительства
11.8 Технико-экономические показатели

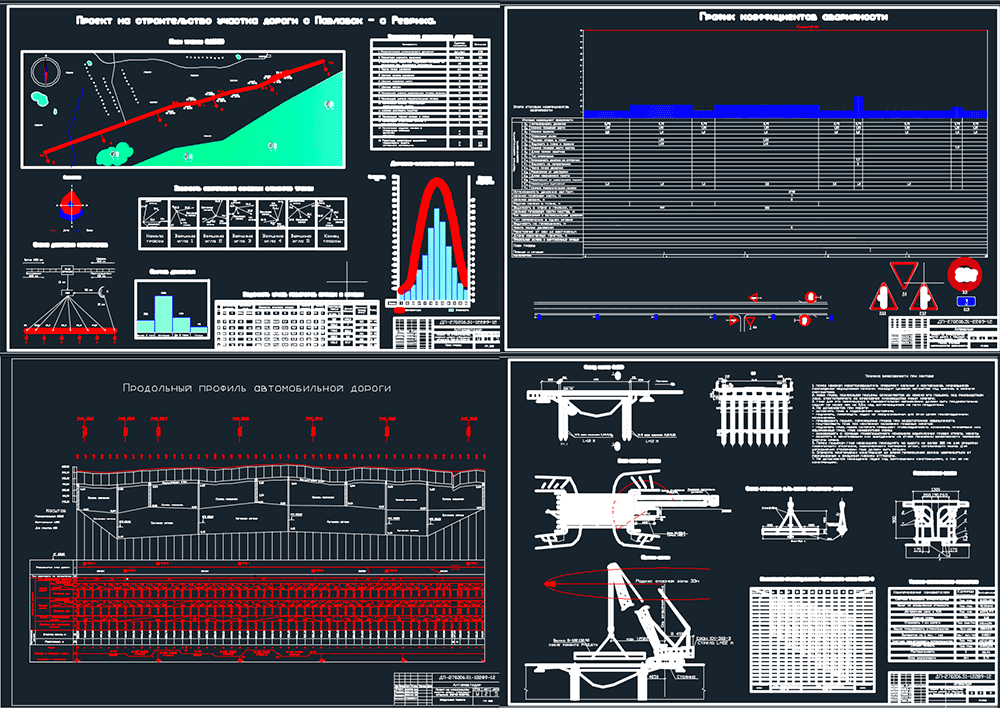

Перечень графического материала
Лист 1 (А1) – план трассы.
Лист 2 (А1) – продольный профиль.
Лист 3 (А1) – земляное полотно, дорожная одежда.
Лист 4 (А1) – график итоговых коэффициентов аварийности.
Лист 5 (А1) – монтаж балок пролетного строения

Состав: План трассы. продольный профиль. земляное полотно, дорожная одежда. график итоговых коэффициентов аварийности. монтаж балок пролетного строения, ПЗ Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Мосты, тоннели, дороги / Проектирование участка дороги с. Павловск – с. Ребриха на ПК0+00 – ПК50+00

Школин К/
Школин К/1 лист.dwg2000.dwg
Школин К/Га_1.dwg2000.dwg
Школин К/МОЙ ДИПЛОМ.doc
Школин К/МОСТ.dwg
Школин К/Поперечники 2000.dwg
Школин К/продольник2000.dwg
Школин К/ЭКОНОМИКА 1.doc
