Уральский государственный университет путей сообщения
Кафедра «Мосты и транспортные тоннели»
Курсовой проект по дисциплине: «Мосты на железных дорогах»
на тему: «Разработка проекта однопутного железнодорожного моста из обычного железобетона»
Екатеринбург 2019
Исходные данные: отв.моста-80м,УМВ-105.84,РГВВ-108.9,НВУЛ-107.9,НИУЛ-107.36,hл-1.1,кф рамыва-1.1,гео.положение моста -западная сибирь, расчетная временная нагрузка - c13

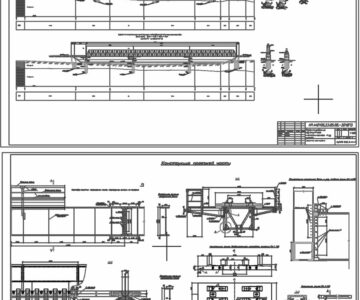

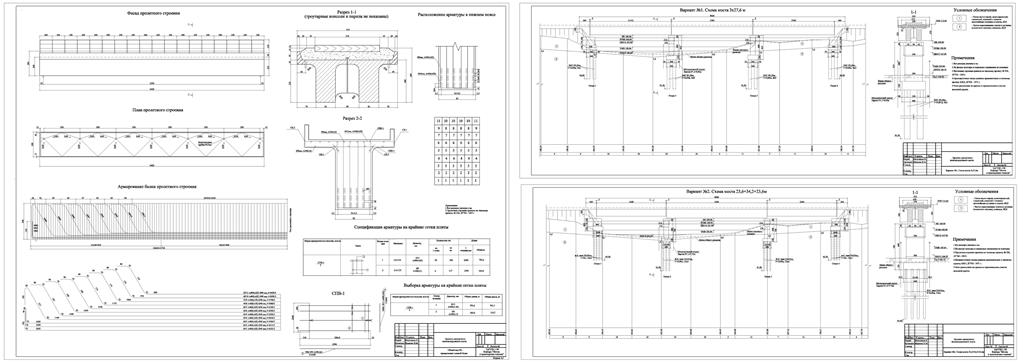

В работе разрабатывается однопутный жд мост,представлены чертежи двух разных вариантов мостов.
1. Вариантное проектирование
1.1 Характеристика первого варианта
1.1.1 Компоновка первого варианта
1.1.2 Выбор и основные характеристики промежуточных опор
.1.3 Основные характеристики береговых опор
1.1.4 Определение глубины размыва
1.1.5. Определение фактического отверстия моста.
1.1.6. Определение стоимости первого варианта по укрупненным показателям.
1.2 Характеристика второго варианта
1.2.1 Компоновка второго варианта
1.2.2 Выбор и основные характеристики промежуточных опор
1.2.3 Основные характеристики береговых опор
1.2.4 Определение глубины размыва
1.2.5 Определение фактического отверстия моста
1.2.6 Определение стоимости второго варианта по укрупненным показателям
1.3 Сравнение вариантов проектирования
2 СТАТИЧЕСКИЙ РАСЧЁТ
2.1 Определение усилий в плите железнодорожного моста
2.1.1 Постоянные и временные нагрузки
2.2 Расчет плиты железнодорожного моста на прочность и выносливость
2.2.1 На прочность
2.2.2 На выносливость
2.2.3 Расчет на трещиностойкость.
2.3 Конструирование сетки плиты. Выборка и спецификация арматуры
2.4 Расчёт главной балки
2.4.1 Постоянная нагрузка. Определение усилий по линиям влияний
2.4.2 Нормативные усилия
2.4.3.Расчетные усилия
2.4.4 Расчет на прочность по изгибающему моменту
2.4.5 Расчет на выносливость.
2.4.6. Построение эпюры материалов
2.4.7 Расчет наклонных сечений на действие поперечной силы
2.4.8 Расчет наклонных сечений на действие изгибающего момента
2.4.9 Определение прогиба моста
2.4.10 Расчет на трещиностойкость
СПИСОК ЛИТЕРАТУРЫ
