Монтаж конструкций каркаса многоэтажного промышленного здания

Брестский государственный технический университет
Кафедра Технологии строительного производства
Курсовой проект по дисциплине "Технология строительного производства"
На тему: "Монтаж конструкций каркаса промышленного здания"
Брест 2015

Исходные данные: шифр М3-К-42-4-6-4 (60, 60, 108) а-5, Пролет 6м, количество пролетов 4, шаг колонн 6м, количество этажей 4, высота этажей 6;6;6;10,8, тип ригеля а (таврового сечения), условия производства работ летние.
Пояснительная записка включает в себя рассмотрение следующих пунктов: нормативные ссылки, разработка конструктивно-планировочной схемы здания; составление спецификации сборных элементов каркаса здания; определение номенклатуры и объемов работ; предварительный выбор варианта технологии монтажа конструкций каркаса; выбор кранов по техническим характеристикам; разработка складирования конструкций; описание технологии выполнения работ; перечень потребного инструмента, приспособлений, инвентаря; составление калькуляции трудовых затрат, проектирование календарного графика производства работ; выбор транспортных средств для доставки конструкций; определение ТЭП технологической карты; разработка мероприятий по контролю качества и приемке работ; разработка мероприятий по технике безопасности и охране труда.

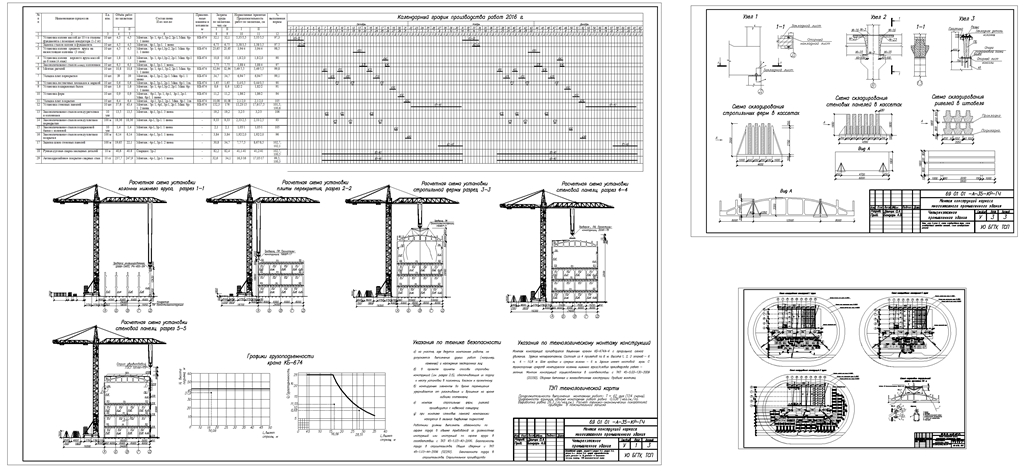

Листы графической части содержат технологическую схему монтажа конструкций каркаса здания, схему складирования конструкций; характерные разрезы, поясняющие технологический процесс монтажа основных конструкций; календарный график.

Содержание расчетно-пояснительной записки
Реферат
Введение
1. Область применения технологической карты
2. Нормативные ссылки
3. Характеристики основных применяемых материалов и изделий
4. Организация и технология производства работ
5. Потребность в материально-технических ресурсах
6. Калькуляция и нормирование затрат труда
7. Контроль качества и приемка работ
8. Разработка мероприятий по технике безопасности, охране
труда и окружающей среде
Заключение
Список использованной литературы

Состав: Календарный график, разрез 1-1,разрез 2-2, разрез 3-3, разрез 4-4, разрез 5-5, график грузоподъемности крана,указания по ТБ,указания по технологическому монтажу, ТЭП технологической карты, Схема складирования конструкций 1 яруса, 2 яруса 3 яруса, схема строповки стропильной фермы пролетом 24 м, Узел, узел 2,узел 3, схема складирования ферм, схема складирования стеновых панелей, схема складирования ригелей Язык документа

Софт: AutoCAD 2010

Каталог / Строительство / Проекты Производства Работ и Технологические Карты / Монтаж конструкций каркаса многоэтажного промышленного здания

Просмотр файлов
Технология стротельного производства/Пояснительная записка ТСП.doc
Технология стротельного производства
Технология стротельного производства/Курсовая работа ТСП.dwg
