КОМПАС 3D 18

Проектирование сборного железобетонного каркаса многоэтажного здания 24х15

Сибирский федеральный университет, Кафедра технологии строительного производства.
Курсовой проект по дисциплине Железобетонные конструкции.
Тема: Проектирование производственного здания с железобетонным каркасом.
Красноярск 2015

Исходные данные к проектированию
Здание промышленное 4х этажное, с размерами в плане 24х15,0м. Сетка колонн 6,0х6,0м. Высота этажа 4,2 м. Полная высота здания 17,96 м. Нормативная временная нагрузка на перекрытие 9,5 кН/м2. Расчётная снеговая нагрузка 1,2 кН/м2. Условное расчетное давление на грунт 0,30 мПа.
Состав кровли:
- пароизоляция из одного слоя рубероида;
- минераловатные жесткие плиты толщиной по 60 мм в два слоя (ρ=3,5 кН/м3);
- цементно – песчаная стяжка толщиной 20 мм (ρ=18 кН/м3);
- гидроизоляционный ковер (ρ=16 кН/м3)

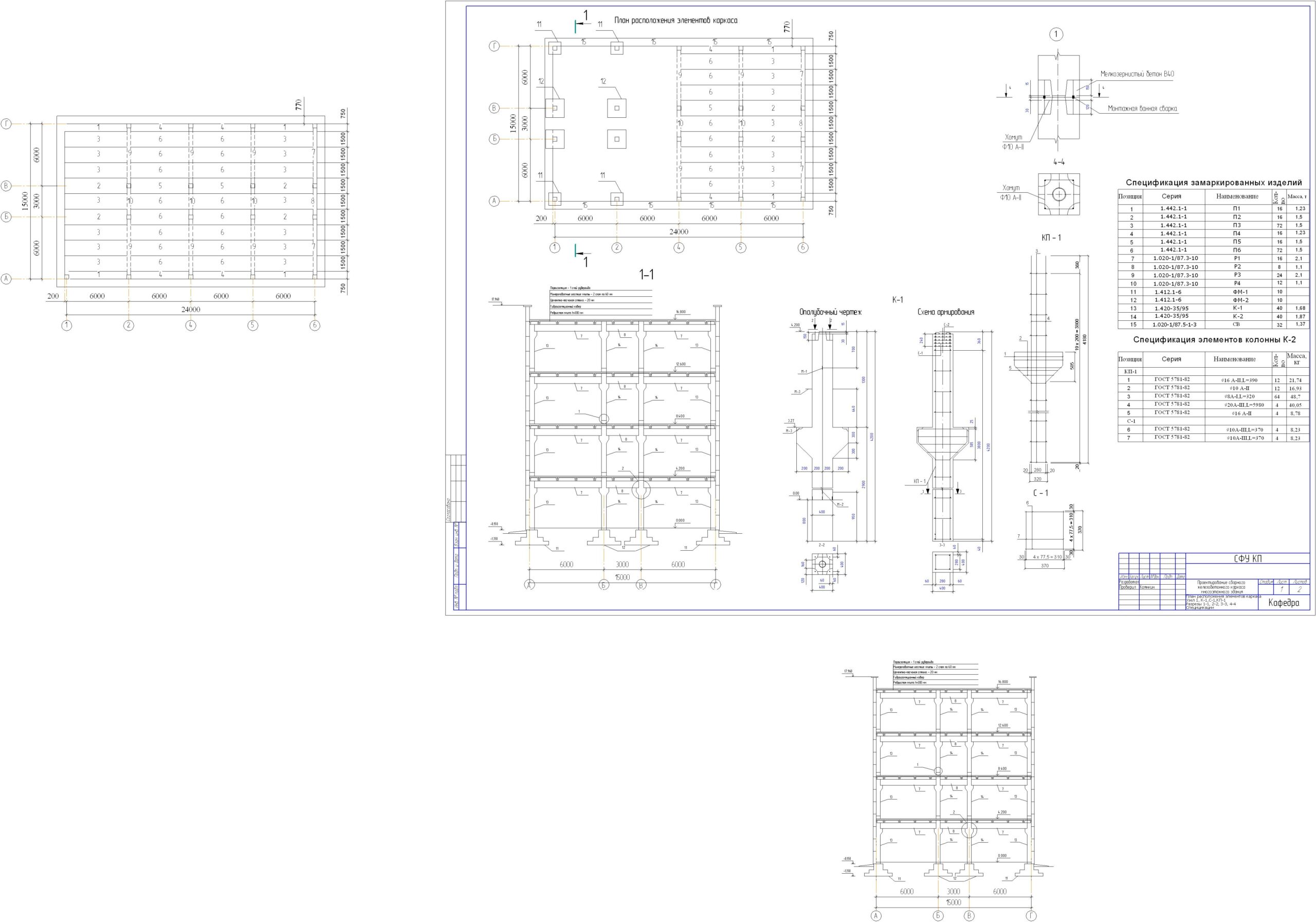

В данном проекте разрабатывается 4х этажное производственное здание с полным каркасом из колонн, ригилей, плит перекрытия и покрытия. Здание размерами 24х15 м, высота этажа 4,2 м, полная высота здания 17,96 м, сетка колонн 6х6. В проекте представлена пояснительная записка и два чертежа формата А1. В записке представлены проектирование и подбор каждого элемента каркаса здания, на чертежах изображены план, разрез здания, спецификации, элементы каркаса, колонны, ригели, плиты перекрытия, их армирование и опалубочные чертежи. Чертежи сохранены в формате DWG.

Состав: Пояснительная записка. План здания, разрез здания, спецификации элементов каркаса здания, состав кровли и пола, нагрузки на перекрытия, ригель, колонны, фундаменты, чертежи колонны, ригеля, фундамента здания, плит перекрытия и покрытия. Язык документа

Софт: КОМПАС-3D, DWG

Каталог / Строительство / Проекты домов / Промышленные здания / Проектирование сборного железобетонного каркаса многоэтажного здания 24х15

Просмотр файлов
Курсовой по ЖБК.docx
Колмаков Е.А.СТ08-02.dwg
