«Ижевский государственный технический университет имени М.М Калалашникова»
СПИ (филиал) ФГОБОУ ВО «ИжГТУ» имени М.Т Калашникова
Курсовой проект по дисциплине «Технологические процессы в строительстве»

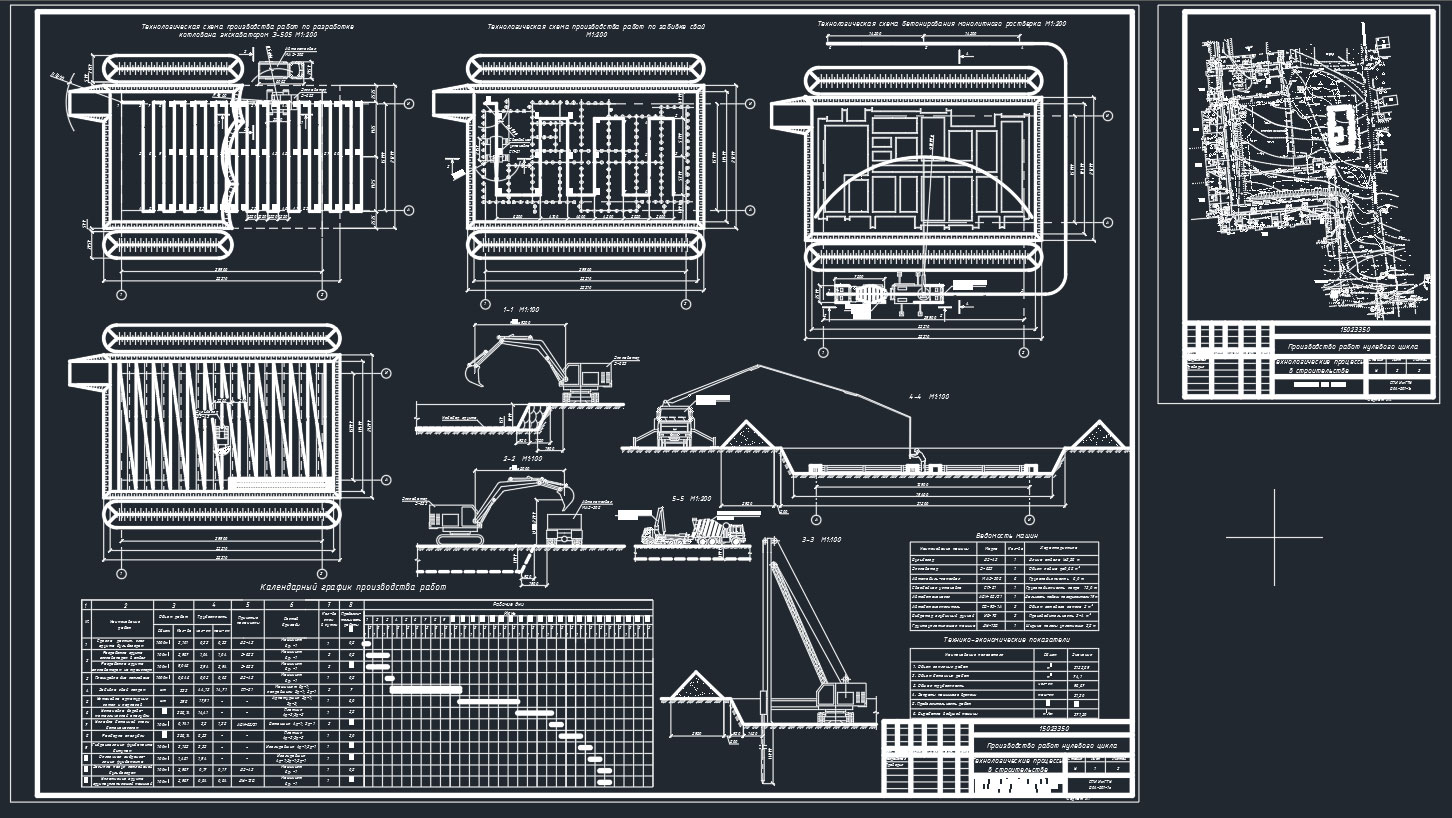

На тему «Производство работ нулевого цикла»
1. Исходные данные
1.1 Место строительства и характеристика участка
Для строительства 10-ти этажного жилого дома отведен земельный участок площадью 0,25 га, расположенный возле дома по улице Баранова, 84 в Ленинском районе г.Ижевска. Рельеф площадки относительно ровный. Общий уклон поверхности прослеживается в северо-восточном направлении. Отметки поверхности рельефа в городской системе высот изменяются от 126 м до 132 м. В настоящее время участок свободен от застройки, рядом находится детская площадка.
Проектируемое здание – жилой дом, односекционный, 10-ти этажный, II уровня ответственности, с подвалом высотой 2.30 м. Конструктивная схема – поперечные несущие стены из сборных ж/б панелей, продольные – кирпичные, трехслойные. Исходя из инженерно-геологических условий площадки строительства и технических характеристик проектируемого здания рекомендованы фундаменты – свайные с ленточным ростверком 500×600 мм, сваи 350×350 мм, длиной – 14 м, с расчетной нагрузкой 70 тн на сваю. Для бетонирования ростверков использовать бетон марки не ниже В20.
Содержание
1. Исходные данные 3
1.1Место строительства и характеристика участка 3
1.2Ветровая и снеговая нагрузка, расчетные температуры 3
1.3 Существующие подъездные пути, инженерные коммуникации и источники водо-, электро-, паро- и газоснабжения 3
1.4 Местные строительные материалы, наличие в районе строительства предприятий стройиндустрии 4
1.5 Объёмно-планировочные и архитектурные решения по зданию, конструктивные особенности 4
2. Определение продолжительности строительства и работ нулевого цикла 5
3. Определение объемов земляных работ 5
4. Технологии строительных процессов на подготовительном периоде строительного производства 7
4.1 Расчистка территории объекта строительства от древесно-кустарниковой растительности 7
4.2 Уборка валунов и камней с территории объекта строительства 8
4.3 Работы с растительным слоем грунта на территории объекта строительства 8
4.4 Инженерная подготовка территории строительного объекта 8
4.5 Водоотвод, водоотлив или искусственное водопонижение 9
5. Выбор машин и механизмов для производства земляных работ 10
6. Выбор транспортных средств для транспортирования лишнего грунта 11
7. Проектирование забоя и расчет эксплуатационной производительности экскаватора 11
8. Технология строительных процессов при возведении свайного фундамента 13
8.1 Подсчет объемов свайных работ 13
8.2 Организация и технология производства работ при устройстве свайных фундаментов 13
8.3 Организация и технология производства работ при устройстве монолитного ростверка 15
8.3.1 Подсчет объемов опалубочных работ 15
8.3.2 Опалубочные работы при устройстве монолитного ростверка 16
8.3.3 Производство арматурных работ при устройстве монолитного ростверка 17
8.3.4Бетонирование ростверка 18
8. Подсчет трудоемкости работ 20
9. Техника безопасности 21
9.1 Техника безопасности при производстве земляных работ 21
9.2 Техника безопасности при производстве свайных работ 22
9.3 Техника безопасности при производстве арматурных, опалубочных и бетонных работ 24
10. Расчет технико-экономических показателей 26
Список литературы 27
