Проект 2х этажного дома. Раздел АС

Проект 2х этажного жилого дома. Строительство г. Владимир. Общая площадь 259,3 м^2, жилая площадь 157 м^2. Конструкции дома: стена- керамические блоки облицовка кирпич фасадный. Фундамент монолитная ж/б лента. Перекрытие - плиты ПК по гост 9561-9. Кровя- стропильная система из дерева 2го сорта, покрытие кровли металочерепица.

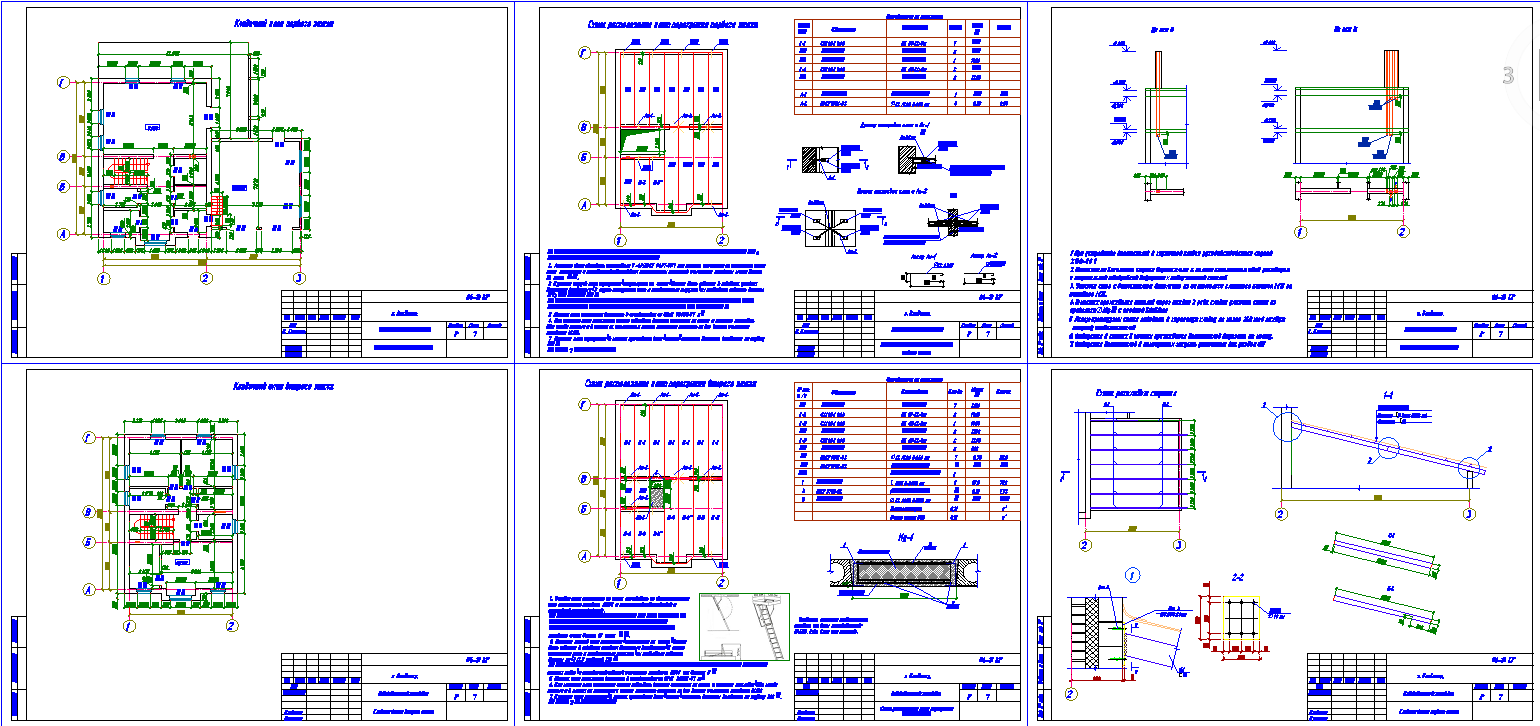

Состав: Кладочный план первого этажа М(1:100); Кладочный план второго этажа М(1:100); Разрез 1-1, 2-2 М(1:100); Развертка вентилируемых и дымовых каналов М(1:50) Узлы 1,2,3,4 М(1:25); Стропильная система М(1:100); Схема расположения плит перекрытия первого этажа М(1:100); Схема расположения лит перекрытия второго этажа М(1:100); Лестница Л-1 М(1:50); Наружная лестница в гараж М(1:50); Внутренняя лестница в гараж М(1:50). Язык документа

Софт: AutoCAD 2011
