Рабочий проект 2х этажного жилого дома 200м2 (раздел ОВ)

1. Рабочая документация по отоплению одноквартирного жилого дома по адресу:
Омская обл., ........................ Выполнено согласно:
- задания Заказчика;
- архитектурно-строительных чертежей;
- действующих норм и правил:
СНиП 41-01-2003 - "Отопление вентиляция и кондиционирование"
СНиП II-3-79 - "Строительная теплотехника"
СНиП 21-01-97 - "Пожарная безопасность зданий и сооружений"
ГОСТ 12.1.005-88 - "Общие санитарно-гигиенические требования к воздуху рабочей зоны".
2. Расчетные параметры наружнего воздуха для проектирования отопления:
tн=-37°С
Предусмотрена водяная коллекторная система отопления.
Параметр теплоносителя - 80/60°С
В качестве нагревательных приборов приняты-радиаторы аллюминевые производства Китай, марки Royal Revolution
Материал труб: полипропилен, металлопластик, сшитый полиэтилен.
Прокладка труб в полу. Трубы от коллекторов до приборов отопления из металлопластика ∅16х2,0
Трубы для системы теплого пола из сшитого полиэтилена 16х2,0

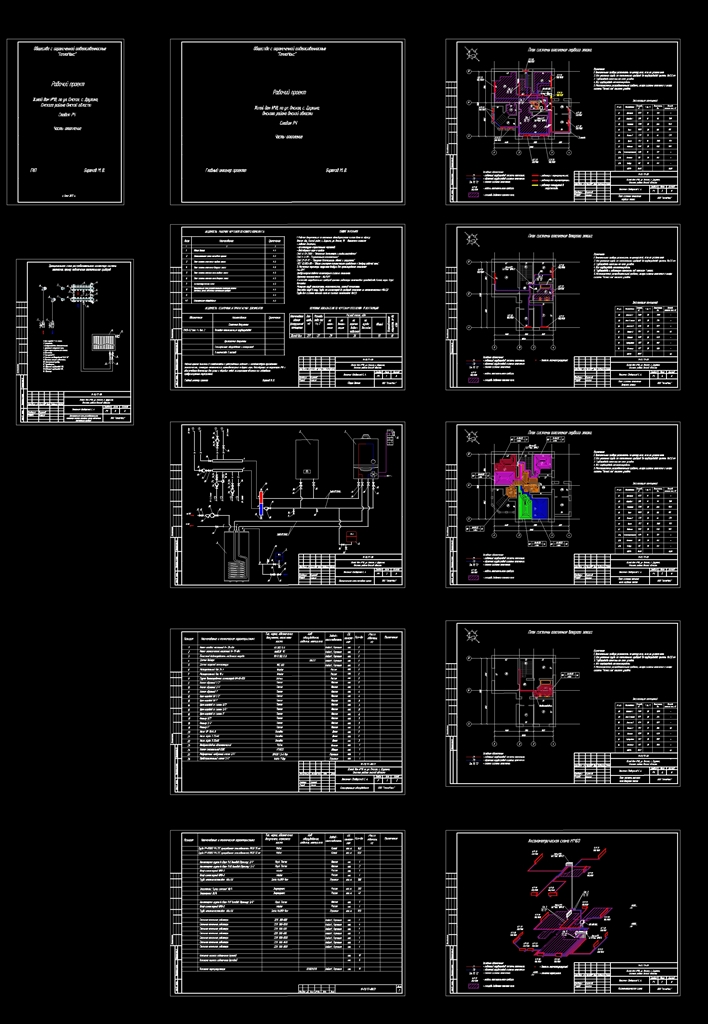

1. Общие данные
2. Принципиальная схема теплового пункта
3. План системы отопления 1-го этажа
4. План системы отопления 2-го этажа
5. План системы теплого пола 1-го этажа
6. План системы теплого пола 2-го этажа
7. Аксонометрическая схема
8. Принципиальная схема распределительного коллектора СО
9. Пример подключения отопительных приборов
10. Спецификация оборудования
