Проект переустройства и перепланировки квартиры с переводом в нежилое помещение (офис)

Проект переустройства и перепланировки квартиры с переводом в нежилое помещение (офис) для согласования в органах муниципальной власти.

Проект перепланировки предусматривает следующее:
1. Демонтаж ненесущих перегородок между коридором (1), жилой комнатой (3), кухней (4);
2. Заладка кирпичем проема по оси Б;
3. Устройство дверного проема в наружной стене здания по оси А;
5. Устройство дверного проема по оси 2;
6. Замена санитарно-технического оборудования (унитаза, раковины), демонтаж ванной;
7. Установка окон, внутренних и наружных дверей;
8. Монтаж конструкции крыльца, заводского подъемника для инвалидов;
9. Выполнение отделки фасадов, установка урны.

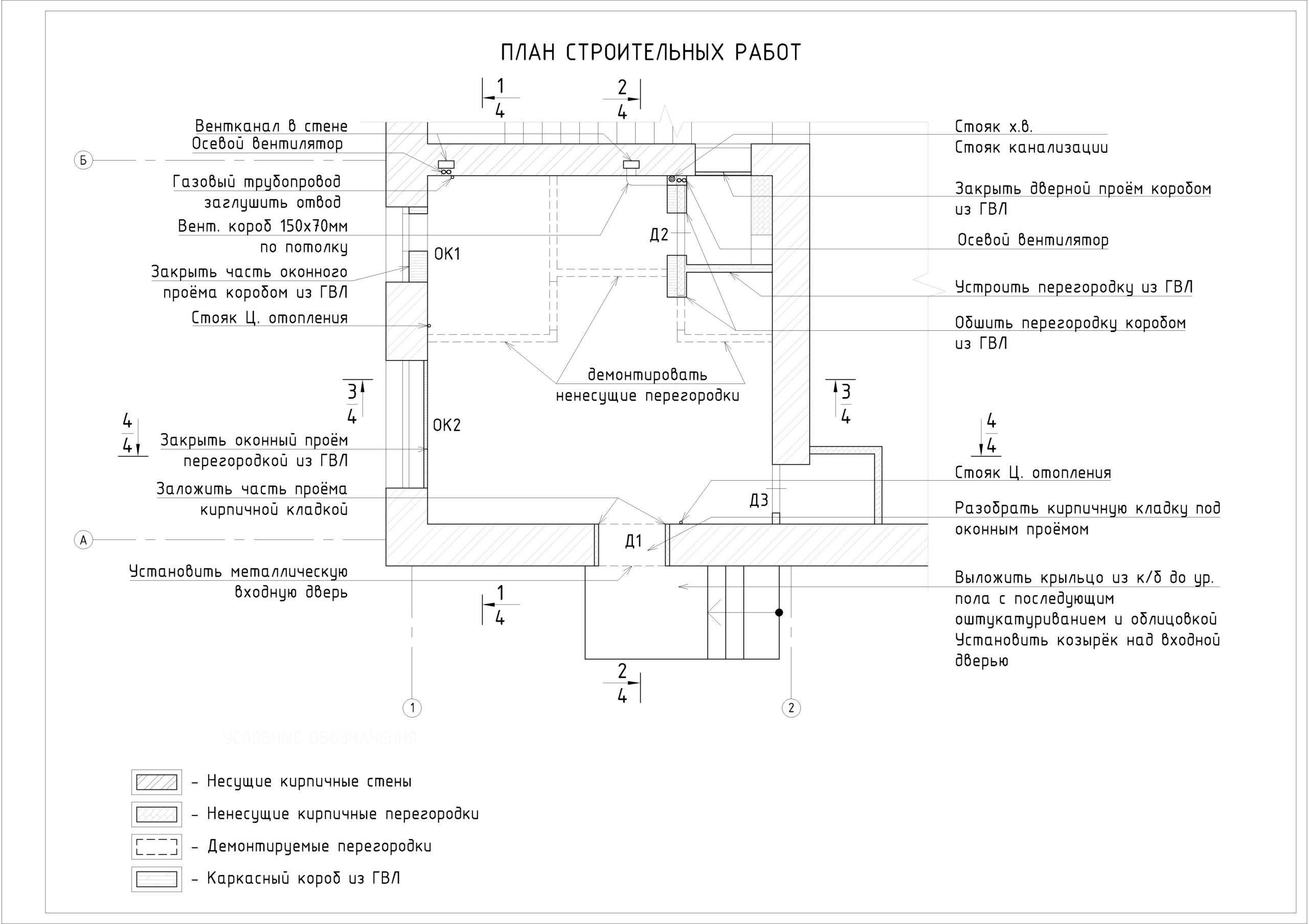

Общестроительные работы
1. Демонтировать ненесущие перегородки между коридором (1), жилой комнатой (3), кухней (4);
2. Заложить кирпичем проем по оси Б;
3. Устроить дверной проема в наружной стене здания по оси А;
4. Устроить дверной проем по оси 2;
5. Заменить санитарно-техническое оборудование (унитаз, раковину), демонтировать ванную;
6. Установить окна, внутренние и наружные двери;
7. Смонтировать конструкцию крыльца, заводского подъемника для инвалидов;
8. Выполнить отделку фасадов, установить урну.

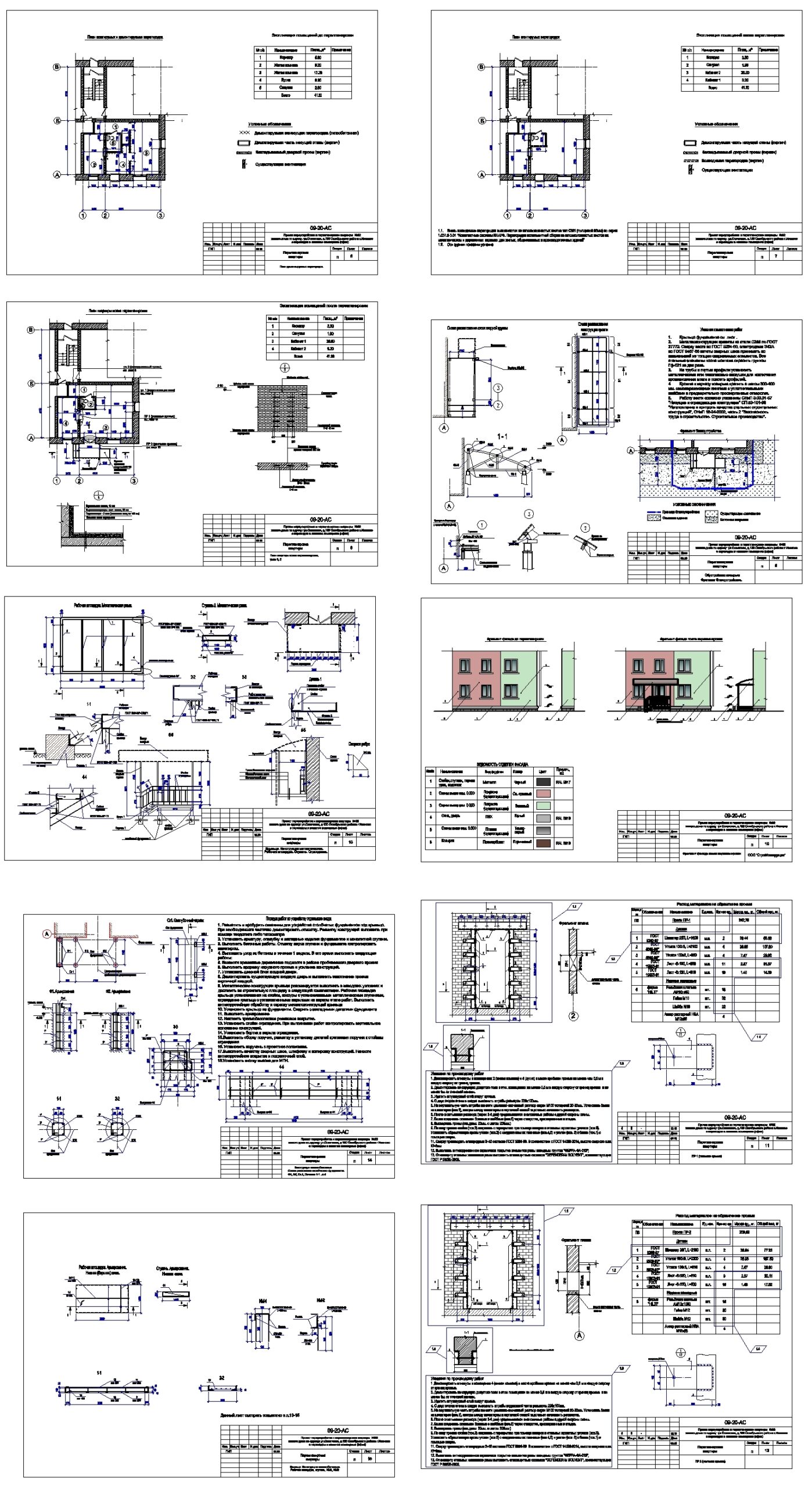

Состав: План квартиры до перепланировки План демонтируемых перегородок План монтируемых перегородок План квартиры после перепланировки, узлы 1, 2 Обустройство козырька. Фрагмент благоустройства. Фрагмент фасада после перепланировки. ПР 1 (усиление проема) ПР 2 (усиление проема) Крыльцо. Конструкции металлические. Рабочая площадка. Ступень. Ограждение. Конструкции железобетонные. Схема расложения столбчатого фундамента. Ф1, Ф2, Ст.1, Сечения 1-1...4-4 Крыльцо. Конструкции железобетонные. Рабочая площадка, cтупень, ИМ1, ИМ2 Конструкции железобетонные. Спецификация. Конструкции металлические. Спецификация.

Софт: AutoCAD 2000

Файлы:
