Проектирование фундаментов монтажного цеха пролёт l-16 м. a=3м.

СпбГАСУ, Кафедра Геотехники, Основания и фундаменты, Проектирование фундаментов монтажного цеха

Расчет фундаментов монтажного цеха. Расчет осадки 3 видов фундаментов. Выбор оптимального варианта.
Вариант курсового проекта – 06.
Номер схемы сооружения – П1.10.
Номер инженерно-геологического разреза – 6.
Пролёт l – 16 м.
a = 3 м.
Район строительства – Санкт-Петербург.
Функциональное назначение здания – монтажный цех.
Уровень ответственности здания – II (нормальный).
Конструктивная схема здания – каркасная.
Ограждающие конструкции – панели.

Состав: ПЗ, Чертеж Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Проектирование фундаментов монтажного цеха пролёт l-16 м. a=3м.

oif_dk.dwg
KP_fund.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

Фрагмент

Рейтинг: 50

Софт: Другая 2019

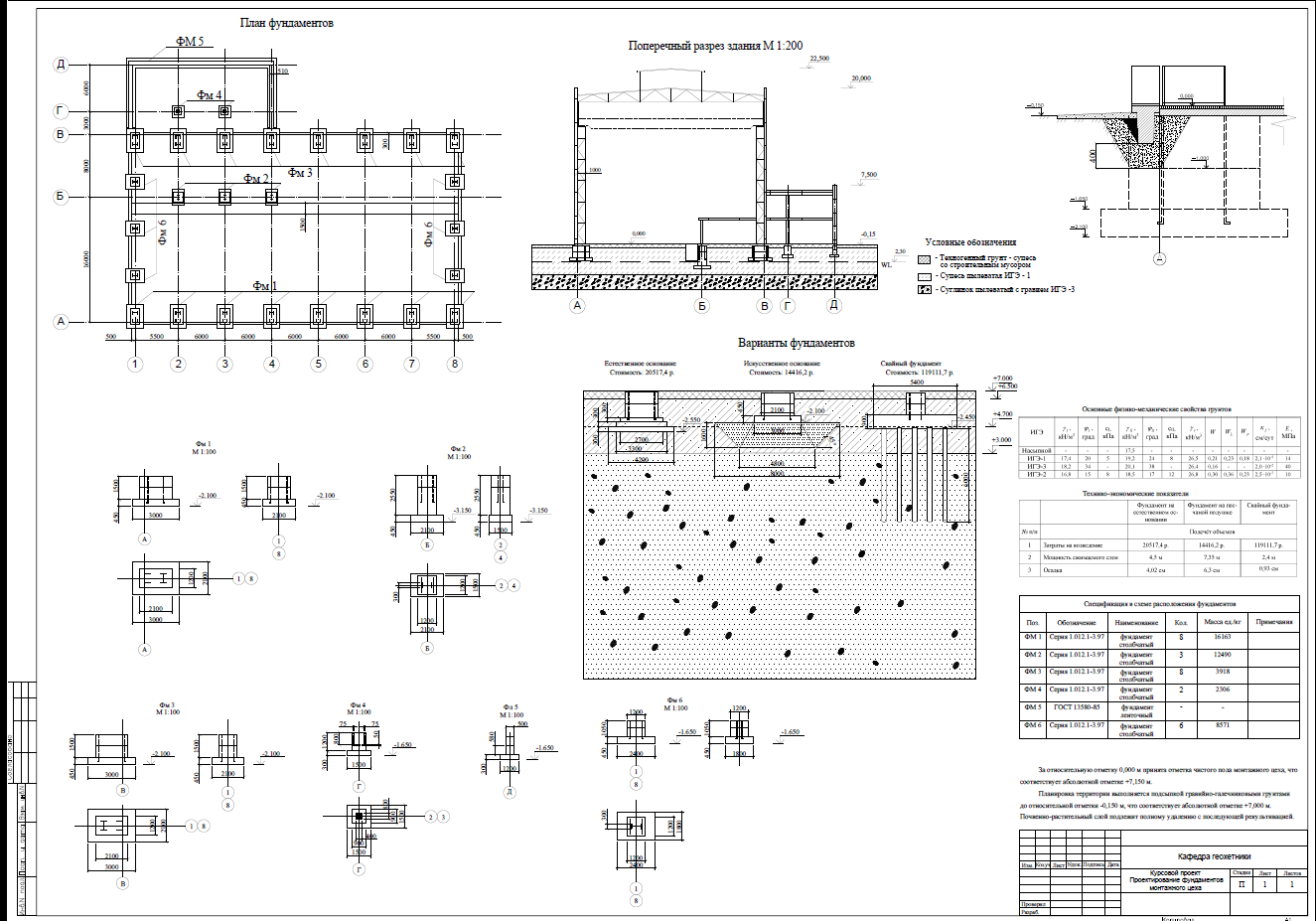

Состав: ПЗ, Графическая часть: 1 лист: План здания, Разрез 1-1, Схемы расположения фундаментных конструкций при ФМЗ и РС, Топографический план местности, Спецификация к схемам расположения, Инженерно-геологический разрез I-I, II-II; 2 лист: План ФМЗ 2, Разрез 2-2, 3-3, Спецификация к схеме расположения элементов ФМЗ 2; 3 лист: План ФМЗ 4, Разрез 4-4, 5-5, Спецификация к схеме расположения элементов ФМЗ 4; 4 лист: План ФМЗ 5, Разрез 6-6, 7-7, Спецификация к схеме расположения элементов ФМЗ 5; 5 лист:План ФМЗ 6, Разрез 8-8, 9-9, Спецификация к схеме расположения элементов ФМЗ 6; 6 лист:Схемы расположения армирования ФМЗ 2, ФМЗ 4, ФМЗ 5, ФМЗ 6, Сетка 1, Сетка 2, Сетка 3, Сетка 4, Спецификация для арматурных изделий; 7 лист:Схемы расположения свайного ростверка РС2, свай в ростверке РС2, Разрез 10-10, 11-11, спецификация к схеме расположения элементов РС2; 8 лист:Схемы расположения свайного ростверка РС4, свай в ростверке РС4, Разрез 12-12, 13-13, Спецификация к схеме расположения элементов РС4; 9 лист:Схемы расположения свайного ростверка РС5, свай в ростверке РС5, Разрез 14-14, 15-15, спецификация к схеме расположения элементов РС5; 10 лист:Схемы расположения свайного ростверка РС6, свай в ростверке РС6, Разрез 16-16, 17-17, спецификация к схеме расположения элементов РС6; 11 лист:Схемы расположения армирования РС2, РС4, РС5, РС6, Сетка 5, Сетка 6, Сетка 7, Сетка 8, Спецификация для арматурных изделий;
