Конкурс асов
3D-моделирования 2018

Проектирование общежития на 60 мест в ПГТ Хасан

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Тихоокеанский государственный университет»
Кафедра «Промышленного и гражданского строительства»
Курсовой проект по дисциплине «Архитектура гражданских и промышленных зданий»
На тему: «Проектирование Общежития на 60 мест в ПГТ Хасан»
Хабаровск 2018

В курсовом проекте состоит из расчетной (ПЗ) и графической частей.
Пояснительная записка выполнена на листах формата А4 объемом 19 листов. Записка содержит комплекс расчетов и пояснений.

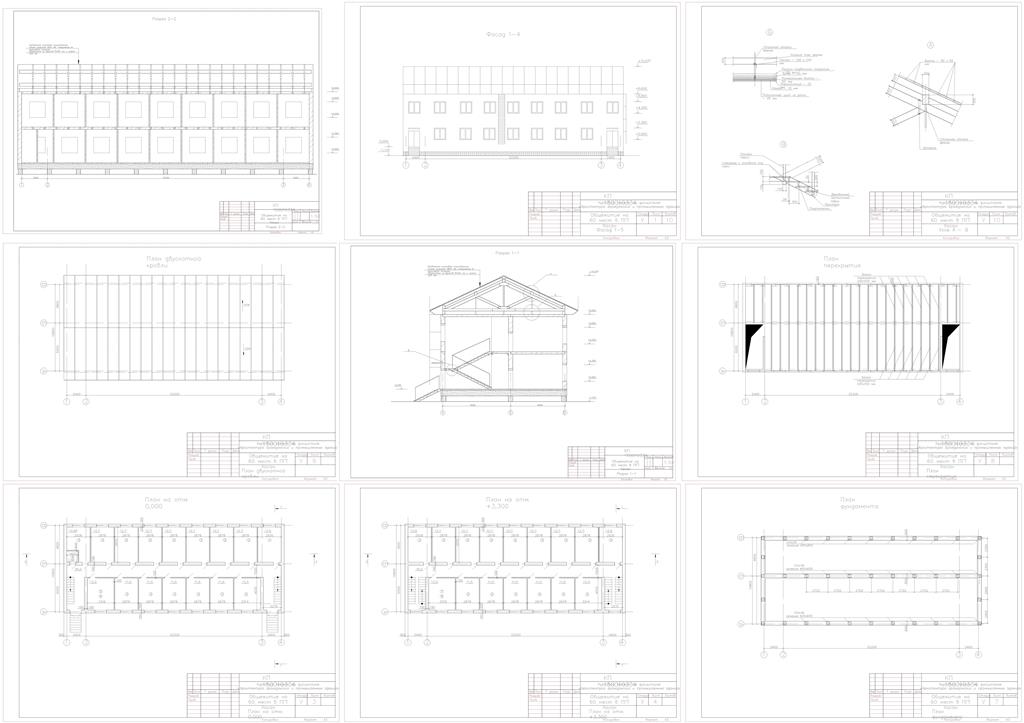

Графическая часть проекта выполнена на листе чертежной бумаги формата А-4, А-2 и содержит:
1. План 1 этажа.
2. План 2 этажа.
3. План двускатной кровли.
4. План перекрытия.
5. План фундамента.
6. Разрез 1-1.
7. Разрез 2-2.
8. Узлы.
9. Фасад 1-4.
10. Фасад А-В.

Исходные данные:
Район строительства: ПГТ Хасан.
Фундамент: столбчатый.
Перекрытие: по деревянным балкам.
Кровля: скатная.
Материал кровли: металлическая.
Лестница: деревянная по тетивам.
Грунт: песок

Состав: Пояснительная записка, графическая часть (10 чертежей) Язык документа

Софт: AutoCAD 2013

Каталог / Строительство / Проектирование общежития на 60 мест в ПГТ Хасан

Просмотр файлов
Архитектура гражданских и промышленных зданий\План 1 этажа.dwg
Архитектура гражданских и промышленных зданий\План 2 этажа.dwg
Архитектура гражданских и промышленных зданий\План двускатной кровли.dwg
Архитектура гражданских и промышленных зданий\План перекрытия.dwg
Архитектура гражданских и промышленных зданий\План фундамента.dwg
Архитектура гражданских и промышленных зданий\Пояснительная записка.docx
Архитектура гражданских и промышленных зданий\Разрез 1-1.dwg
Архитектура гражданских и промышленных зданий\Разрез 2-2.dwg
Архитектура гражданских и промышленных зданий\Розы ветров для ПГТ Хасан.dwg
Архитектура гражданских и промышленных зданий\Стеновое ограждение.dwg
Архитектура гражданских и промышленных зданий\Титульный лист.docx
Архитектура гражданских и промышленных зданий\Узлы.dwg
Архитектура гражданских и промышленных зданий\Фасад 1-4.dwg
Архитектура гражданских и промышленных зданий\Фасад А-В.dwg
Архитектура гражданских и промышленных зданий
