Пяти этажный десяти квартирный жилой дом

ГАПОУ Башкирский колледж архитектуры, строительства и коммунального хозяйства
Строительство зданий и сооружений
Курсовой проект по дисциплине"Архитектура зданий и сооружений"
На тему"Пяти этажный десяти квартирный жилой дом"
Благовещенск,2017

Исходные данные для выполнения дипломного проекта:
Тема: 5-х этажный 10 квартирный кирпичный жилой дом
Высота этажа – 2,8м
Фундамент (с подвалом) – сплошной ленточный.

Стены – кирпичные толщиной 380 мм с утеплителем толщиной 120 мм и штукатуркой 10 мм
Перегородки – кирпичные толщиной 120мм
Перекрытие – сборные многопустотные железобетонные плиты толщиной 220мм
Покрытия - сборные ребристые железобетонные плиты толщиной 300 мм
Крыша – Плоская с холодным чердаком
Кровля – ТН-Кровля Лайт
Грунт - супесь
Место строительства - г. Нижний Новгород
Здание в плане с размерами в осях 16,80x12,60м
Конструктивная схема – продольные несущие стены
Класс здания - II
Степень огнестойкости - II
Назначение здания – жилой дом

Содержание
Стр.
Введение
1. Общая часть----------------------------------------------------------------3
2. Характеристики основных конструктивных элементов----------4
2.1 Фундаменты------------------------------------------------------4
2.2 Стены ------------------------------------------------------------5
2.3 Перекрытия ------------------------------------------------------8
2.4 Полы---------------------------------------------------------------8
2.5 Покрытие---------------------------------------------------------10
2.6 Перегородки------------------------------------------------------11
2.7 Лестницы----------------------------------------------------------11
2.8 Окна, двери-------------------------------------------------------11
3. Архитектурное оформление здания----------------------------------12
3.1 Наружная отделка-----------------------------------------------12
3.2 Внутренняя отделка --------------------------------------------12
4. Инженерно-техническое оборудование здания. ------------------13
5. Спецификация элементов сборных конструкций----------------- 13
6. Спецификация элементов заполнения проемов ------------------- 15
7. Список литературы ------------------------------------------------------ 16

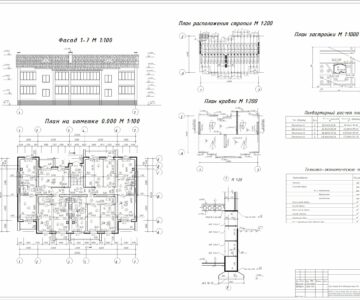

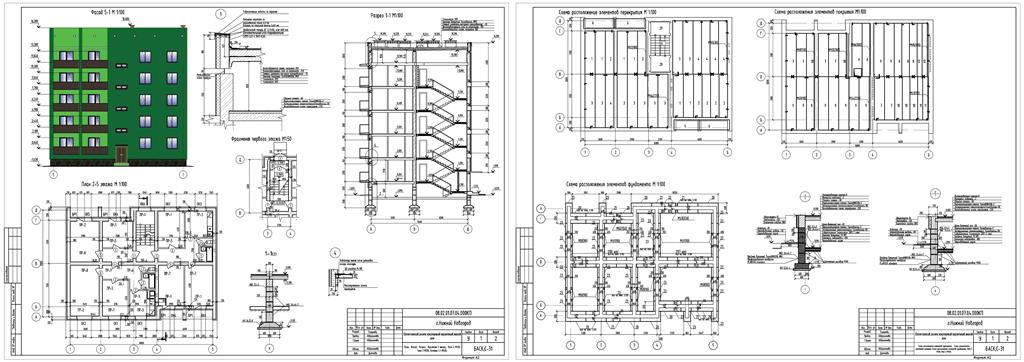

Состав: План; Фасад; Разрез; Фрагмент 1 этажа; Узел 4 М1:50; Узел 1 М1:50; Сечение 1-1 М1:50;Схема расположения элементов перекрытия; Схема расположения элементов покрытия; Схема расположения элементов фундамента; Узел 2 М1:50; Узел 3 М1:50; Язык документа

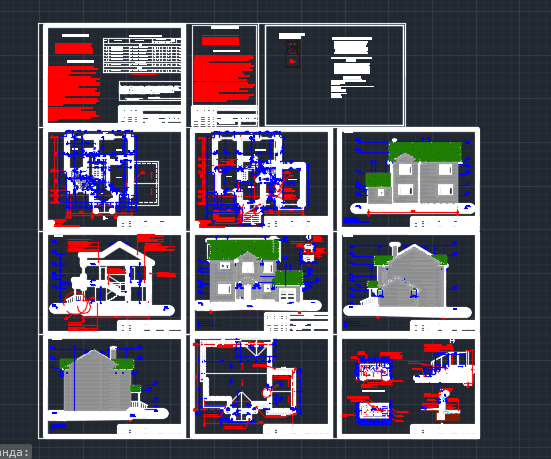

Софт: AutoCAD 2017

Файлы:
КП1/
КП1/КП1-1-А2Фунд.ПЕРЕК.ПОКР..pdf
КП1/Защита доклад.docx
КП1/введение.docx
КП1/Задание на курсовой по АЗиС ГЗ.doc
КП1/КП1-1-А2 КП Фасад план.pdf
КП1/Содержание КП С-31 ГЗ.doc
КП1/ПЗ арх.docx
КП1/КП1-1.dwg
КП1/ПЗ титул ГЗ.doc
КП1/экспликая полов.pdf
КП1/Перемычки.pdf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: tlalok88@gmail.com
Дата: 2018-03-25
Просмотры: 838
