Проектирование железобетонных конструкций здания 32-квартирного жилого дома в г. Кировск, Могилкевская обл.

ГГДСК
ПГС
Курсовой проект по дисциплине "Строительные конструкции"
На тему " Проектирование железобетонных конструкций здания "
Гомель 2014

В соответствии с заданием на проектирование запроектирован четырехэтажный 32-квартирный жилой дом Гобразной формы с размерами по крайним осям 45,4 м x 17,9 м.
Высота этажа Нэ=2,8 м.
В здании запроектирован подвал глубиной 2,9 м.
Здание запроектировано с продольными и поперечными несущими стенами. Пространственная жесткость и устойчивость здания обеспечена армированием углов и мест примыкания внутренних стен к наружным и анкеровкой плит перекрытия со стенами (Т-образный анкер) и между собой (линейный анкер).
Степень долговечности здания  II (ТКП 45-1.04-14-2005)
Степень огнестойкости здания  III (СНБ 2.02.01-98 и ТКП 45-2.02-31-2006)
Класс сложности здания  К3 (СНБ П 2331-2013 классификация зданий и сооружений. Основные положения. )
Здание размещается на участке со сплошным рельефом. В основании залегает грунт – песок среднезернистый.
УГВ находится на уровне -2,5 м от дневной поверхности.
Наружные стены запроектированы кирпичные трехслойные из силикатного кирпича с утеплителем из пенополистирола =80 мм и с воздушной прослойкой =30 мм, а так же внутренние стены кирпичные толщиной =380 мм.
Перегородки приняты кирпичные и гипсобетонные.
Перекрытия выполнены из сборного железобетона с керамическим, дощатым, бетонным напольным покрытием.
Кровля – скатная, материал покрытия – ондулин.
Фундаменты выполнены сборные железобетонные ленточные.

Содержание
Введение ............................................................................................................
1 Архитектурно-конструктивное решение здания…………………………..
2 Сбор нагрузки на 1 м2 перекрытия, покрытия .............................................
3 Расчёт многопустотной плиты перекрытия………………………………..
3.1 Определение расчётных усилий и прочностных
характеристик материалов.................................................................................
3.2 Определение геометрических характеристик сечения…………….........
3.3 Расчёт прочности по нормальным сечениям…………………………….
3.4 Расчёт прочности по наклонным сечениям……………………………...
3.5 Проверка панели на монтажные усилия……………………………........
4 Расчет лестничной площадки………………………………………….........
4.1 Определение прочностных характеристик материалов……….………...
4.2 Определение нагрузок, действующих на марш….………………………
4.3 Расчет прочности косоуров по нормальному сечению..………………..
4.4 Расчет прочности косоуров по наклонному сечению…………………..
4.5 Конструирование лестничного марша………………..………………….
5 Расчет ленточного фундамента под наружную стену здания………........
5.1 Определение нагрузки на фундамент…………………………………….
5.2 Расчет размеров подошвы фундамента по грунту..……………………..
5.3 Расчет тела плитной части фундамента………………………………….
5.4 Расчет площади продольной арматуры плиты фундамента…………....
5.5 Расчет на продавливание (местный срез)………………………………..
Заключение…………………………………………………………………….
Литература…………………………………………………………………......
Приложение I. Ведомость расхода стали…………………………………….

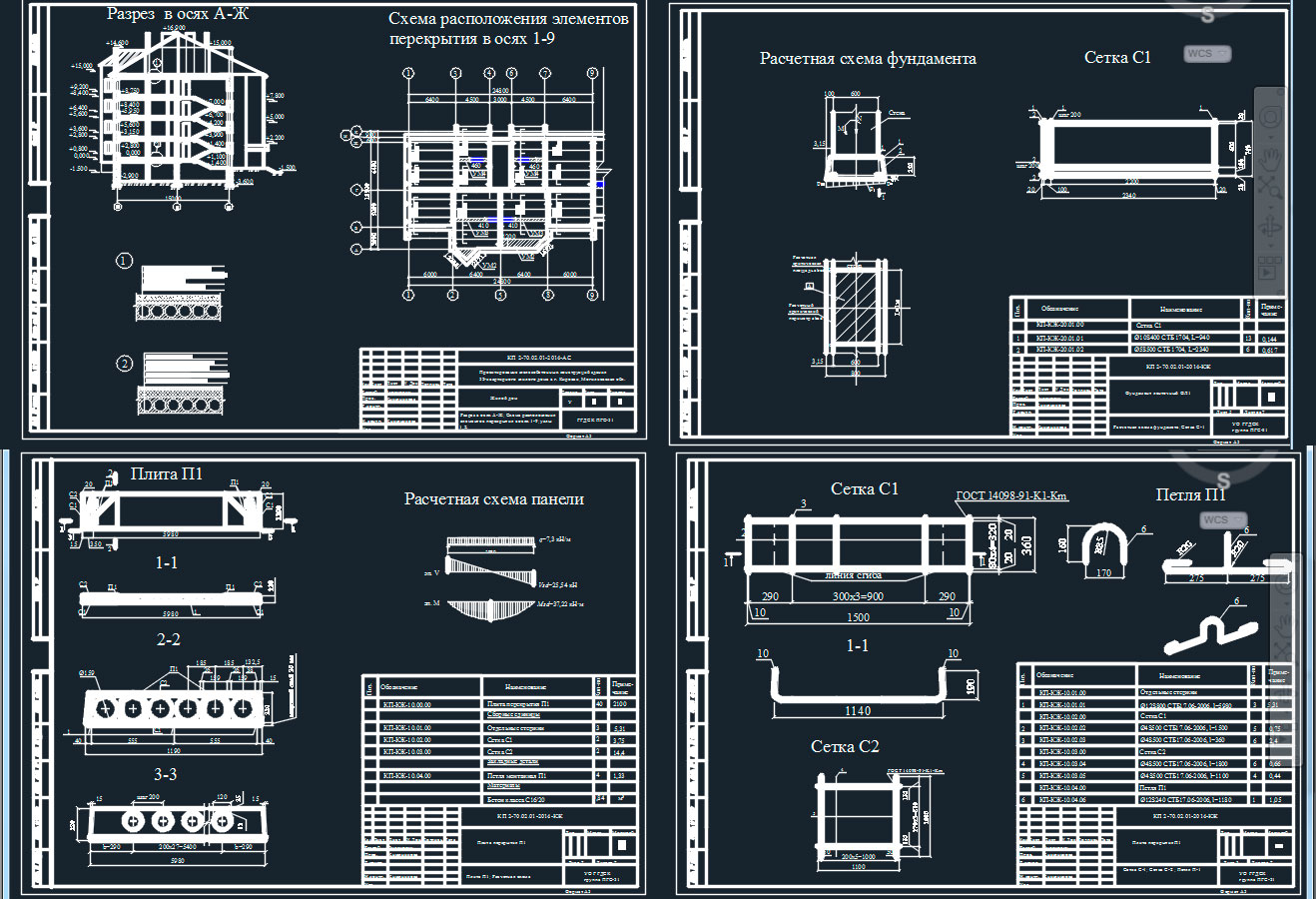

Согласно заданию на курсовое проектирование мной запроектированы две железобетонные конструкции: плита перекрытия марки ПТМ 60.15.22-5,0 S800 и ленточный фундамент под наружную стену здания марки ФЛ 10.24.
Изготовление панели предусмотрено в рабочем положении по поточно-агрегатной технологии из тяжелого бетона класса С25/30 с тепловлажностной обработкой. Обжатие бетона происходит при передаточной прочности, составляющей 70% от проектной, режим передачи предварительного напряжения на бетон (отпуск напрягаемой арматуры) принят плавный. Панель армируют стержнями из термомеханически упрочненной стали Ø10 мм класса S800, натягиваемой на упоры, продольная и поперечная арматура сеток С1 и С2 принята класса S500, монтажная – класса S240.
Также определены основные размеры и рассчитана конструкция ленточного фундамента под наружную стену по оси «1» 9-ти этажного жилого дома прямоугольной формы, с техническим подвалом и чердаком.
В основании залегают грунт - песок пылеватый маловлажный средней плотности. Ширина фундамента по расчету принята b = 1,0 м. Недонапряжение грунта основания не превышает 10%, фундамент запроектирован достаточно экономично. Также выполнен расчет тела плитной части фундамента, расчет на продавливание (местный срез). Рабочая арматура принята Ø10 мм из арматуры класса S400 с шагом 200 мм.
Сборные железобетонные элементы рассчитаны по действующим на территории РБ строительным нормам, и запроектированы по действующим рабочим чертежам железобетонных конструкций.
Считаю, что цели и задачи, поставленные при выполнении курсового проекта, мною достигнуты и конструкции запроектированы достаточно экономично.
