7-ми комнатный жилой дом в г. Краснодаре

Кубанский государственный аграрный университет, Кафедра архитектуры, запроектировать малоэжный жилой дом

В данном проекте рассматривается проектирование малоэтажного жилого дома.

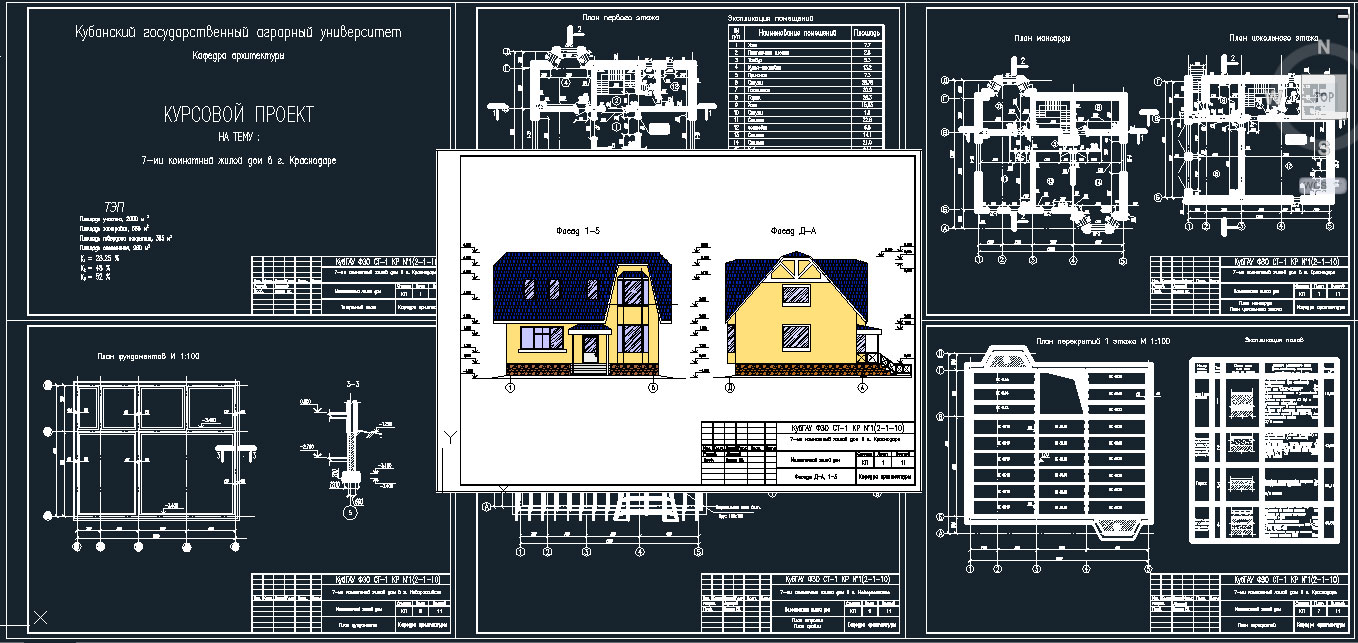

Курсовой проект содержит 11листов формата А3 графической части (планы этажей, фасады, разрезы), таблицы, експликиции.

Состав: План первого этажа, План мансарды, План цокольного этажа, Разрез 1-1, Разрез 2-2, Фасад 1-5, Фасад Д-А, План первого этажа с расстановкой мебели, План цокольного этажа с расстановкой мебели, План фундаментов М 1:100, План стропил М1:100, План кровли М 1:200, План перекрытий 1 этажа М 1:100, Экспликация полов, разрез наружной стены М 1:25, Генплан участка М 1:200, Экспликация зданий и сооружений, ТЭП, Экспликация помещений. Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / 7-ми комнатный жилой дом в г. Краснодаре

малоетажный жилой дом кроснодар.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

2 КОММЕНТАРИЕВ

1

Несоответствие масштабов, пропорций і даже размеров одних и тех же елементов, на двух планах. Полная неразбериха. Как-то смаштабировать і вивести порядок невозможно, только полное перечерчевание((

    2

    все работы выложены для ознакомления..(если вы конечно читали правила)... за правильность отвечает автор
