Дом 4x4 Тадао Андо BIM модель ArchiCAD

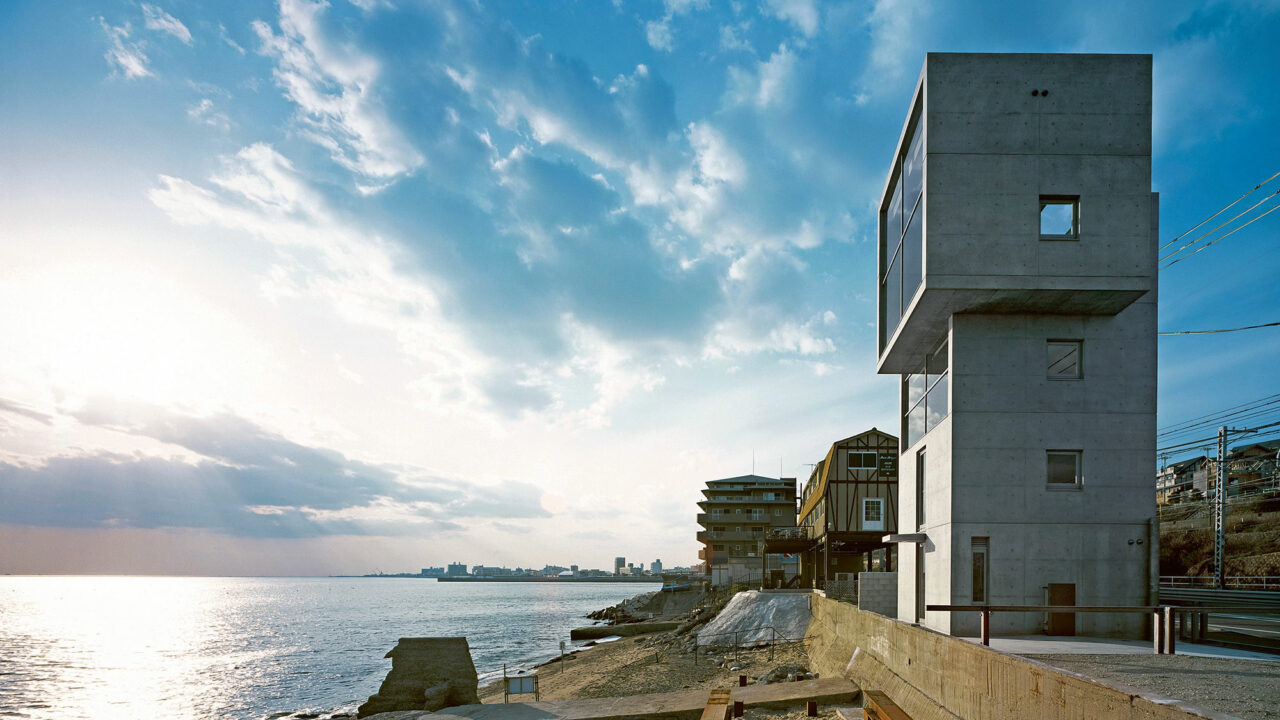

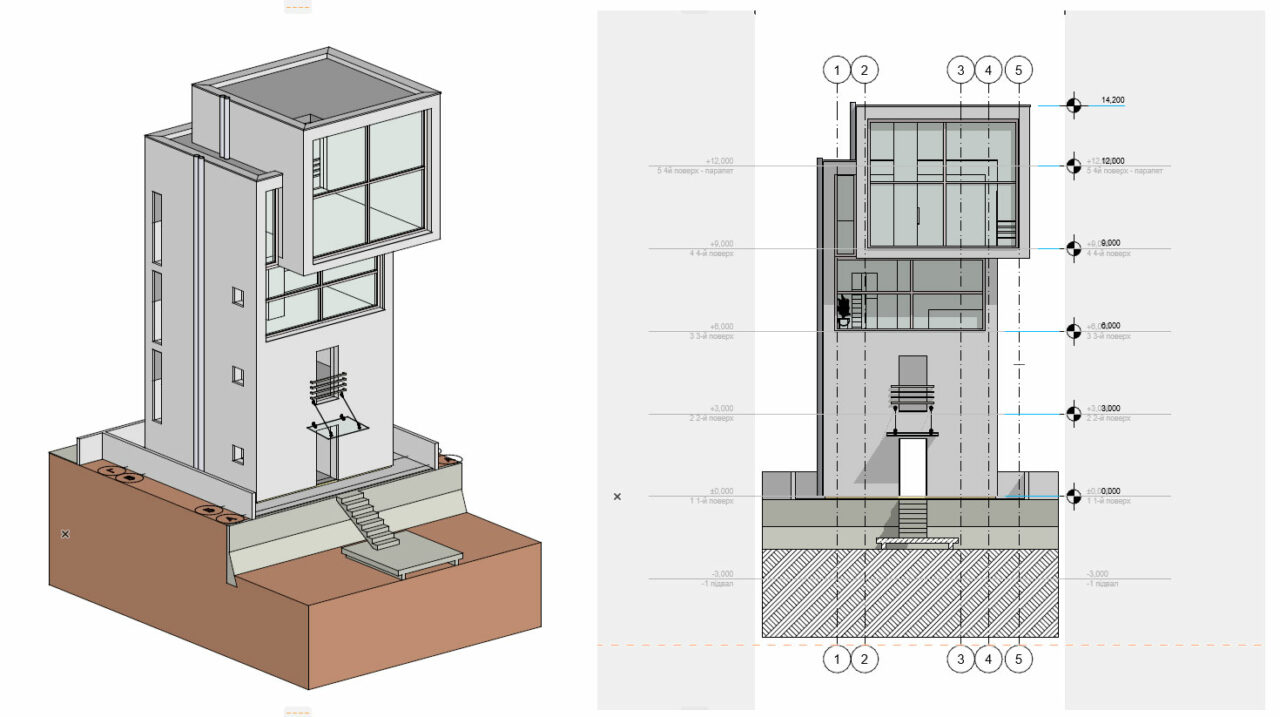

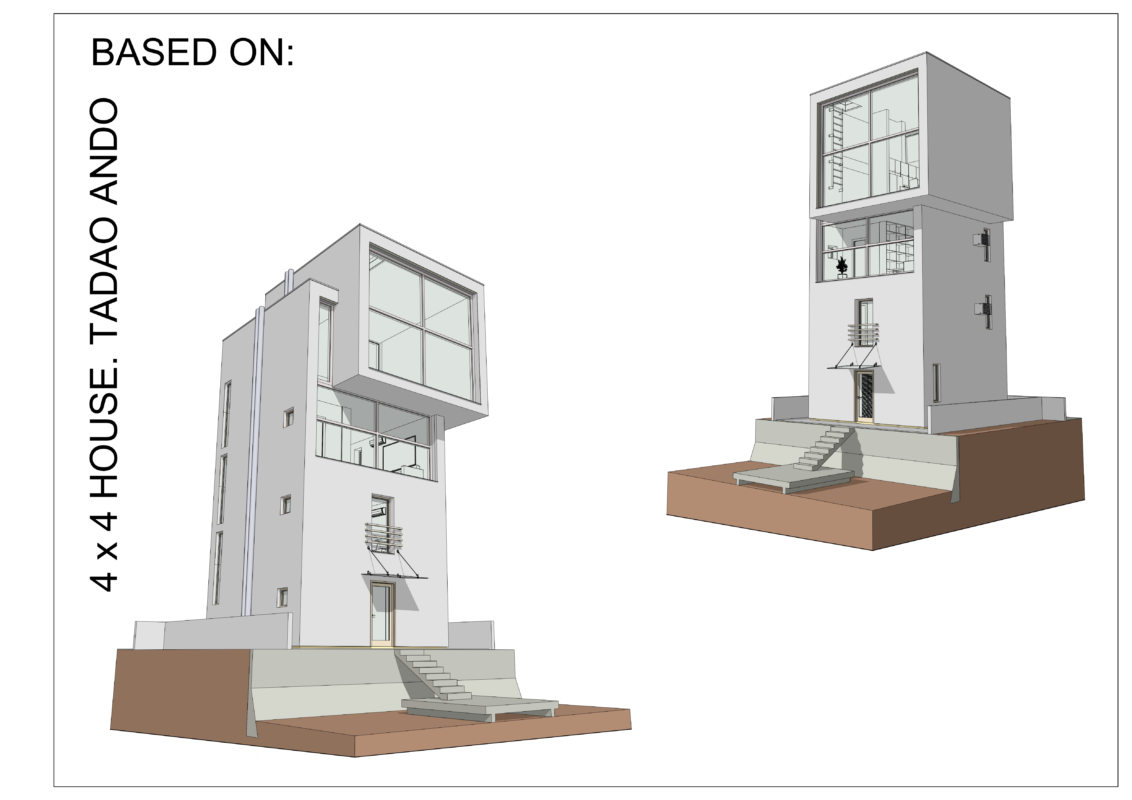

Дом 4х4 по мотивам проекта архитектора Тадао Андо (Tadao Ando). В фале найдете полноценную эскизную модель дома.
Дом 4×4 — это пример того, как жёсткие ограничения участка (размер, природные условия, нормативы) трансформируются в архитектурную концепцию: компактная вертикальная структура, минимализм и максимальная функциональность при экстремально малой площади.

Тип объекта: Частный жилой дом (индивидуальное жильё)
Местоположение: Побережье Внутреннего Японского моря, префектура Хёго, Япония
Площадь участка: Около 65 м²
Габариты здания: 4×4м
Высота: 4 этажа (Компактная вертикальная башня строгой геометрии, основана на модуле 4×4 м (жёсткая сетка))
Основной материал: монолитный бетон
Минималистичный фасад с небольшим количеством проёмов, усиленные стеклянные конструкции (ударопрочное стекло + стальные элементы)

Функциональное зонирование:
Вертикальное распределение функций по этажам
Верхний этаж — гостиная/кухня с панорамным видом
Нижние уровни — спальни и служебные помещения
Значительную часть площади занимает лестница
Верхний этаж смещён (консоль) в сторону моря для расширения пространства

Инженерные и защитные решения:
Учитывались экстремальные условия (побережье, землетрясения), Гидроизоляция внешних поверхностей, Конструкция устойчива к боковым нагрузкам и ветру.
Проект создан после Великое землетрясение Хансин. Участок ранее считался сложным для застройки, ограничения по строительству из-за прибрежной зоны.
