Двухэтажный коттедж из энергоэфективного керамического материала POROTHERM

288

3310

250

Чертеж Двухэтажный коттедж из энергоэфективного керамического материала POROTHERM

Белгород-Днестровский государственный аграрный техникум
Дипломный проект на тему: Двухэтажный коттедж жилого массива "Железнодорожник"
Белгород-Днестровский 2011

Дипломный проект специальности промышленное и гражданское строительство. Квалификационный уровень: младший специалист.
В данном диплом проекте запроектирован двухэтажный коттедж из энергоэфективного керамического материала POROTHERM.
Графическая часть сдержит 6 листов формата А1, 74 страницы пояснительной записки, содержащей 4 раздела:
1) Архитектурно-конструктивный
2) Расчетно-конструктивный
3) Организационно-технологический
4) Экономический

Диплом коттедж

Автор

Max Tychenko

Дата

09.02.2015

Язык

Украинский

Состав

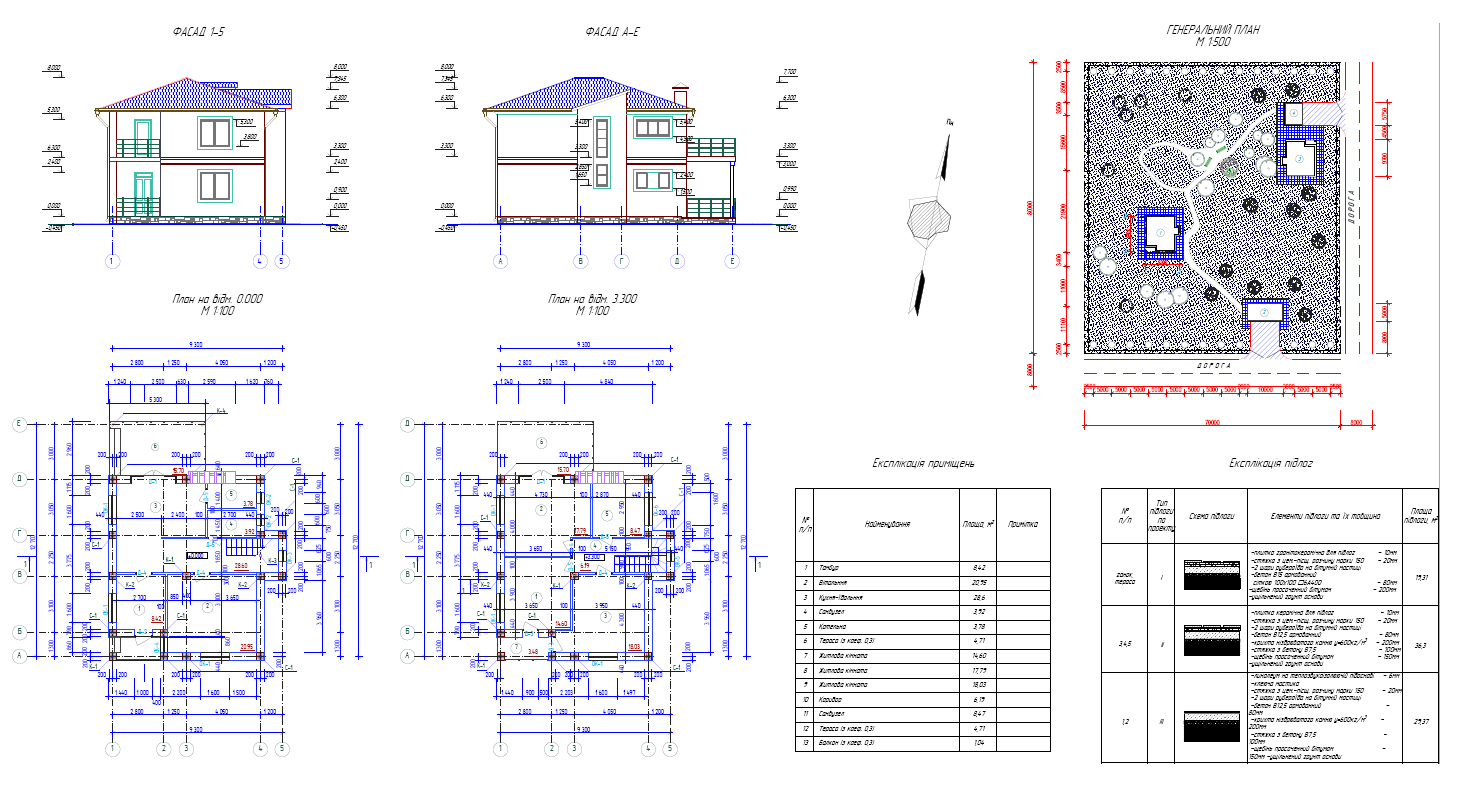

1 лист: план на отм. 0.000, план на отм. +3.000, фасад 1-5, фасад А-Е, генеральный план, таблицы,роза ветров. 2 лист: разрез, план перекрытия, план кровли, план фундаментов, узлы. 3 лист: план стропильной системы, разрез 1-1, разрез 2-2, узлы, таблица. 4 лист: схема, область применения технологической карты, разрез, таблицы. 5 лист: календарный план, график движения рабочих, график движения машин и механизмов, график поставки материалов, ТЭП. 6 лист: строительный генеральный план, разрез, таблицы.

Софт

ArchiCAD 12
