Малоэтажное жилое здание

АлтГТУ им И.И.Ползунова
Кафедра СТФ
Расчетное задание по дисциплине "Архитектура"
На тему: "Малоэтажное жилое здание"

Проектируемое здание представляет собой двухэтажный пригородный дом для постоянного проживания одной семьи.
Размеры в осях:
1-2 – 0,4 м, 2-3 – 3,6 м, 3-4 – 0,19 м, 4-5 – 3,3 м, 5-6 – 4,3 м.
А-Б – 1 м, Б-В – 2 м, В-Г - 3м, Г-Д – 4 м.
Высота первого этажа – 3 м. Высота второго – 3,700 м.
В данном проекте предусмотрен ленточный монолитный железобетонный фундамент с глубиной заложения 2100 мм. Сечение фундамента представляет собой прямоугольную форму с утолщением у основания в виде подошвы. Основанием под блок-подушку является песчаная подготовка толщиной 50 мм.
Стены дома выполнены из красного кирпича толщиной 640 мм в 2,5 кирпича.
Здание имеет вальмовую крышу. Крыша выполнена по деревянным стропилам из древесины сосны. Основной угол наклона крыши 30 градусов. Карнизные свесы – часть кровли по периметру дома, выступают за контур наружных стен на 0,6м
Металлочерепица 350х300х25 мм
Деревянная прямоугольная лестница с забежными ступенями. Размер ступеней 250х180 мм. Доски ступеней толщиной 20 мм
В здании установлены окна из пластика с тройным стеклопакетом.
Перегородки выполнены из керамического кирпича. Толщина перегородки 0,5 кирпича.(120 мм).
СОДЕРЖАНИЕ

Введение………………………………………………………………………...….3
Объемно-планировочное решение……………………………………………….4
Конструктивное решение…………………………………………………………5
Фундаменты……………………………………………………….………………5
Стены………………………………………………………………….…………...5
Плиты перекрытий………………………………………………….…………….6
Крыша……………………………………………………………….…………..…6
Кровельный материал……………………………………….……………………6
Лестница……………………………………………………..…………………….6
Двери и окна………………………………………………….……….…………..7
Перегородки………………………………………………….……………….…..7
Наружная и внутренняя отделка…………………………………………………7
Инженерное оборудование…………………………………………………….…8
Список литературы……………………………………………………………….8

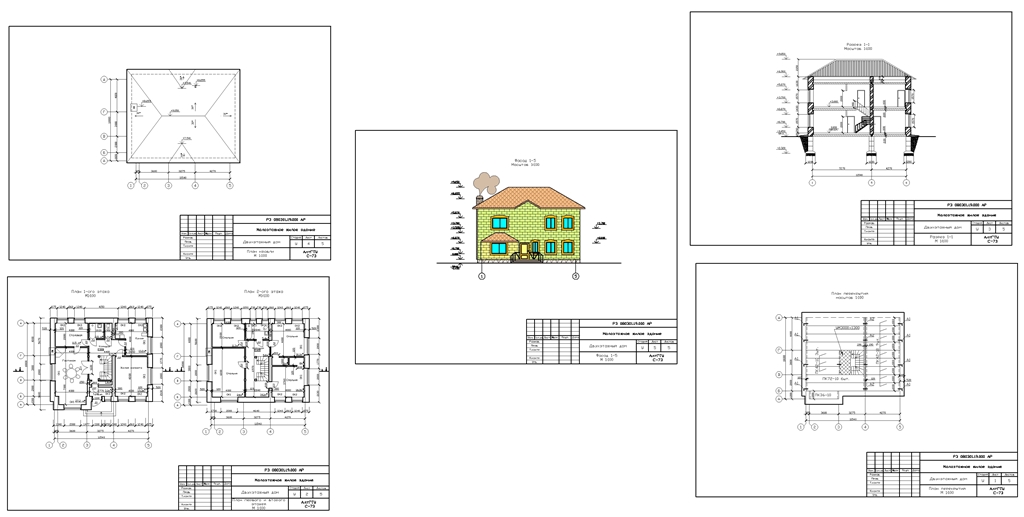

Перечень графической части:
Лист 1: План перекрытий
Лист 2: План первого этажа и план второго этажа
Лист 3: Разрез 1-1
Лист 4: План кровли
Лист 5: Фасад 1-5
