Малоэтажное жилое здание в ст. Крыловская

Кубанский государственный технологический университет
Кафедра архитектуры и гражданского строительства
Курсовой проект по дисциплине "Архитектура зданий"
На тему: "Малоэтажное жило здание в ст. Крыловская"
Краснодар 2018

В данной курсовой работе рассматривается строительство 2-х этажного жилого дома в ст. Крыловская. В задании к курсовой работе указаны планы 1 и 2 этажей, схема фасада, схема наружной стены, типы применяемых конструкций.
Объем пояснительной записки:
листов 20, рисунков 2.

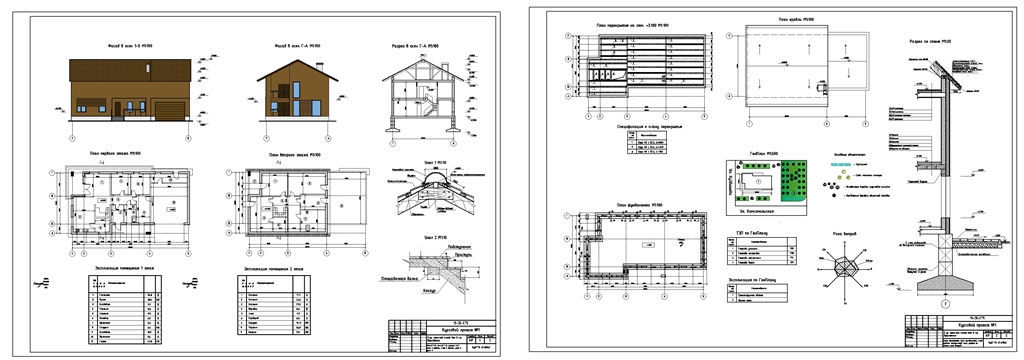

Графическая часть содержит два листа формата А1(594 x 841мм.), содержащие:
- фасад 1-5 М 1:100;
- фасад А-Ж М 1:100;
- планы 1-го и 2-го этажей М 1:100;
- разрез Г-А в масштабе 1:100;
- разрез по стене в масштабе 1:20;
- план перекрытия на отметке +3.100 М 1:100;
- план фундаментов М 1:100;
- генплан М 1:500;
- план кровли М 1:100;
- узлы 1 М 1:10;
- узлы 2 М 1:20;
- экспликация помещений.

Содержание

Титульный лист 1
Задание 2
Реферат 3
Содержание 4
1 Введение 5
2 Исходные данные для проектирования 6
3 Объемно-планировочное решение здания 7
4 Конструктивное решение 8
4.1 Фундаменты 8
4 2 Наружные и внутренние стены. Перегородки 9
4.3 Перекрытия и полы 9
4.4 Лестницы 10
4.5 Стропильная система и кровля 10
4.6 Окна и двери 12
5 Генеральный план участка застройки 13
6 Теплотехнический расчет наружной стены здания и чердачного перекрытия 13
6.1 Расчет наружной стены 13
6.2 Расчет чердачного перекрытия 16
7 Список используемой литературы 20

Состав: План перекрытия, план фундамента, план кровли, генеральный план, разрез по стене, роза ветров, Фасад 1-5, фасад Г-А, разрез А-Г, план 1 этажа, план 2 этажа, узел 1, узел 2. Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Малоэтажное жилое здание в ст. Крыловская

МалоэтажкаК.dwg
krilovskaya.doc
