Одноквартирный двухэтажный дом с мансардой

Кафедра архитектуры и урбанистики
Курсовая работа по дисциплине "Основы архитектуры и строительных конструкций"
На тему: «Одноквартирный жилой дом»

Планировка и состав помещений выполнены с учетом требования [СНиП 31.02]
Проектируемое здание двухэтажное с мансардой, верандой и балконом.
Место жительства – г. Краснодар. Здание прямоугольной формы.

Содержание
1. Исходные данные
2. Объемно – планировочное решение
3. Конструктивное решение
4. Расчетная часть
5. Инженерное и санитарно-техническое оборудование
6. Технико-экономические показатели по проекту
7. Список использованной литературы

1. Исходные данные для проектирования
Место жительства – г. Краснодар
Зона влажности – сухая
Продолжительность отопительного периода zht=149 суток
Средняя температура отопительного периода tht= 2 °C
Температура холодной пятидневки text= - 19°C
Температура внутреннего воздуха tint=+21°C
Влажность внутреннего воздуха = 55 %.
Влажностный режим помещения - нормальный.
Условия эксплуатации ограждающих конструкций – А
Коэффициент теплоотдачи внутренней поверхности ограждения
аint = 8,7 Вт/м2 С
Коэффициент теплоотдачи наружной поверхности ограждения
aext = 10,8 Вт/м2·°С
Грунты на площадке – супесь
Фундамент – столбчатый монолитный
Конструкция стены – наружное утепление с вентилируемым фасадом
Материал стены – силикатный пустотный кирпич на цементно-песчаном растворе γ0 =1500 кг/ м3
Утеплитель стены, покрытия – маты теплоизоляционные из базальтового волокна γ0 =45 кг/ м3
Наружная отделка – сайдинг
Внутренняя отделка – гипсоволокнистые листы (ГВЛ)
Тип перекрытия – плиты перекрытия из газобетона
Перегородки (материал) – гипсоволокнистые листы (ГВЛ)
Кровля – цементно-песчаная черепица
Вид крыши - мансарда
Уровень ответственности – II (нормальный). ФЗ №384.
Класс функциональной пожарной опасности – Ф1-4.

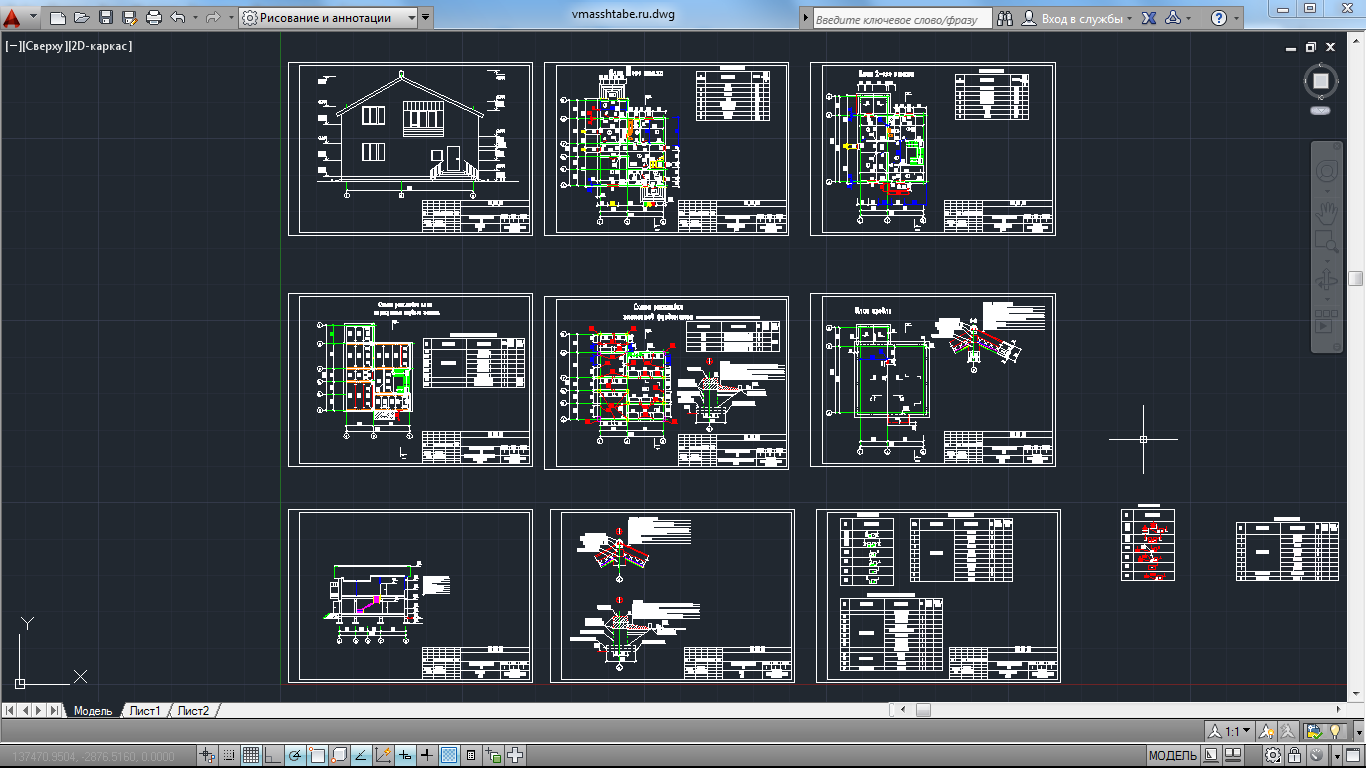

Состав: Планы этажей, план фундамента, план раскладки плит перекрытий, план кровли; фасад здания, разрез, два узла Язык документа

Софт: AutoCAD 2014

Файлы:
Пояснительная записка.docx
vmasshtabe.ru.dwg
