Конкурс асов 3D-моделирования

Проект 2-хэтажного одноквартирного дома г. Хабаровске

Хабаровский Промышленно экономический техникум
Кафедра 08.02.01 Строительство зданий и сооружений
Дипломное проектирование на тему: Проект 2-хэтажного одноквартирного дома
Хабаровск 2019

Разрабатывается 2х этажный дом . В нём показана Архитектурная часть Расчёт плиты опирающая на перемычку, работы на надземную часть а так же пояснительная записка. Проектируемое здание имеет вторую степень долговечности.
Здание предназначено для постоянного проживания одной семьи.
Проектируемое здание кирпичное, его высота 10 м. Здание двухэтажное, в плане представляет прямоугольную форму. Размеры в осях 1-4-10,2м.; в А-Г -10,8 м.; высота этажа 2,85 м. Планировочная отметка земли –0,77м.

Оглавление
Введение 3
1 Архитектурно-строительная часть 4
1.1 Природно-климатическая характеристика района строительства 4
1.2 Объемно-планировочная характеристика здания 6
1.3 Генеральный план 9
1.4 Архитектурно-конструктивная часть 10
1.5 Инженерно-техническое обеспечение 26
2 Расчетно-конструктивная часть 28
1.1 Расчет панели перекрытия 28
2.2 Расчёт перемычки над оконным проемом 36
3 Организационно-технологическая часть 41
3.1 Календарный план 41
3.2 Строительный генеральный план 52
3.3 Технологическая карта на нулевой цикл 57
3.4 Технология и организация строительных работ 66
3.5 Описание технологических процессов 70
3.7 Охрана труда, окружающей среды и противопожарная безопасность 74
4 Экономическая часть 76
4.1 Технико-экономические показатели 76
Заключение 77
Список литературы 78

1.Место строительства Хабаровск По заданию
2.Климатический район и подрайон строительства IB СНиП 2.01.01.-82
3.Зона влажности района Нормальная СНиП II-3-79
4.Расчетная зимняя температура наруж. воздуха, средняя температура наиболее холодной пятидневки обеспеченностью 0.92 -34° C СНиП 2.01.01.-82
5.Повторяемость ветра, %
Средняя скорость ветра, м/св январе, по направлению румбов С-2/3.3;С/В-7/5.7;
В-6/4.2; Ю/В-2/2.7;
Ю-2/3.5; Ю/З-74/5.9;
З-6/4.1; С/З-1/2.2. СНиП 2.01.01.-82
Прил.4
6.Нормативная глубина промерзания грунта под оголенной поверхностью, м 2,68 Дополнение к СНиП II-A, 6-62 для ДВ
7.Наличие вечномерзлого грунта Нет СНиП 2.01.01.-82
Прил.1,рис.2
8.Вес снегового покрова, кПА (кг/м2) 0.7 (70) СНиП 2.01.07.-85
Табл.4
9.Сейсмичность района, баллы 6 СНиПII-7-81
10.Средняя температура наружного воздуха -10.1°C СНиП 2.01.01.-82
11.Продолжительность периода со среднесуточными температурами воздуха ниже 0°C 162 СНиП 2.01.01.-82
12.Продолжительность периода со среднесуточной температурой воздуха tn≤8°C, сут.
205 СНиП 2.01.01.-82
13. Грунты Глиняные

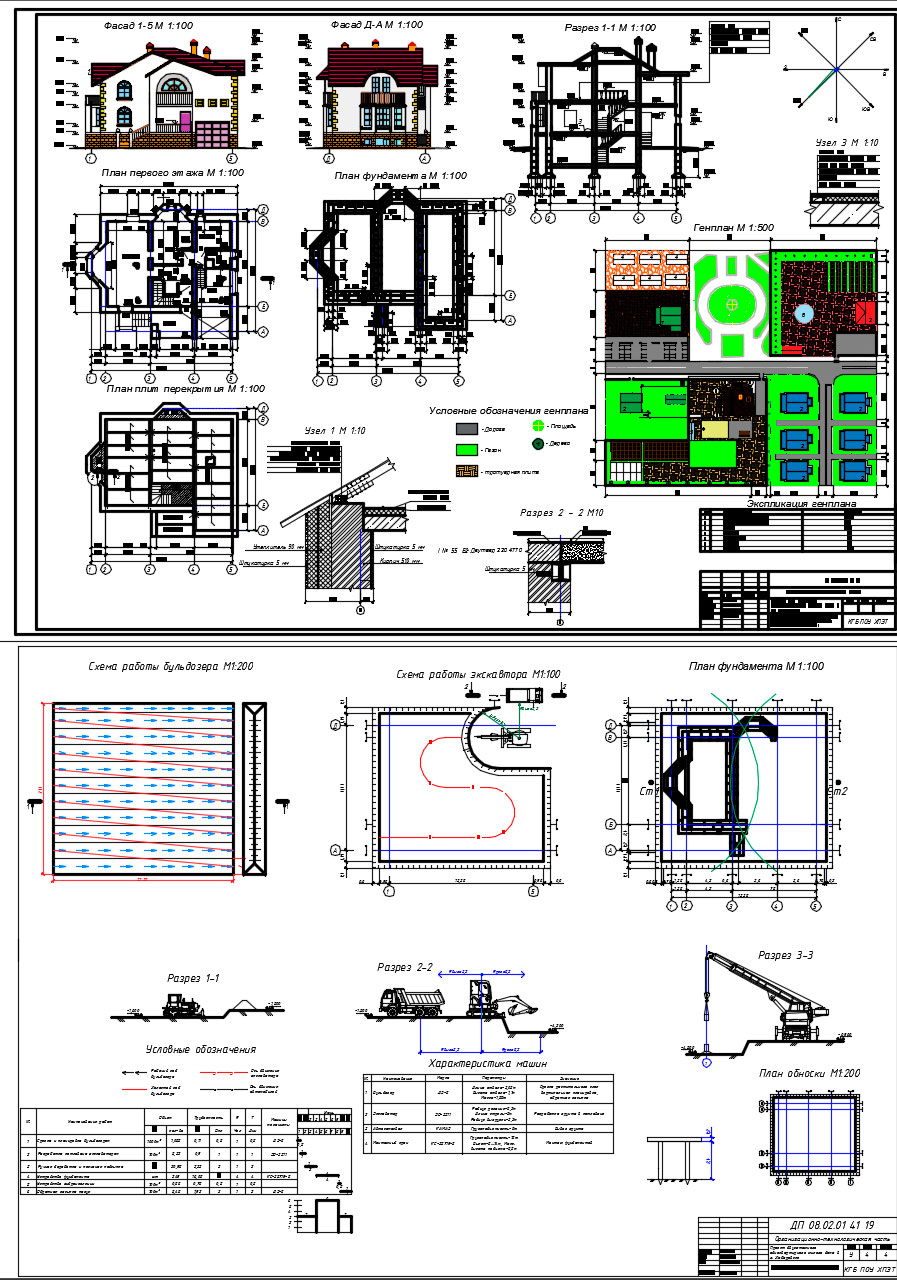

Состав: Фасд, План, Плита(ПК) Перемычка(ПБ), ПЗ, Календарный поан, Стрйогенплан Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Проект 2-хэтажного одноквартирного дома г. Хабаровске

дп пояснилка 20.06.docm
смета конец.docx
Дп чертежи.dwg
