Проект индивидуального каркасного одноэтажного дома размерами 13,19х10,55 м

Общая площадь: 108,92 м2.
Жилая площадь: 36,48 м2.
Площадь застройки: 128,57 м2.
Строительный объем: 250,95 м3.
Высота в коньке: 4,65 м

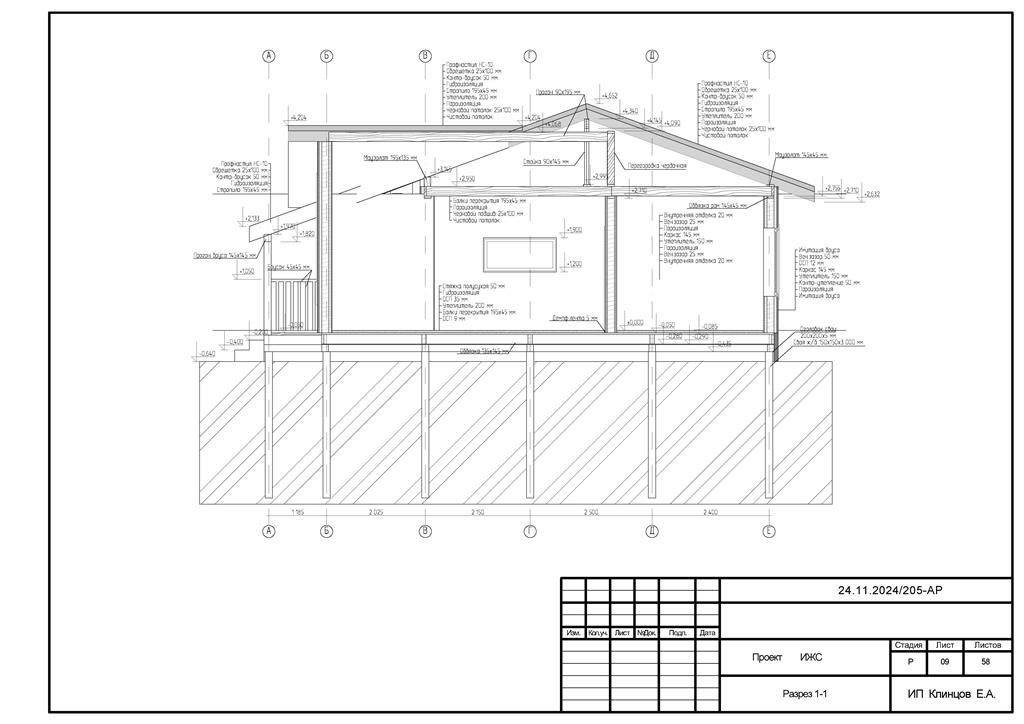

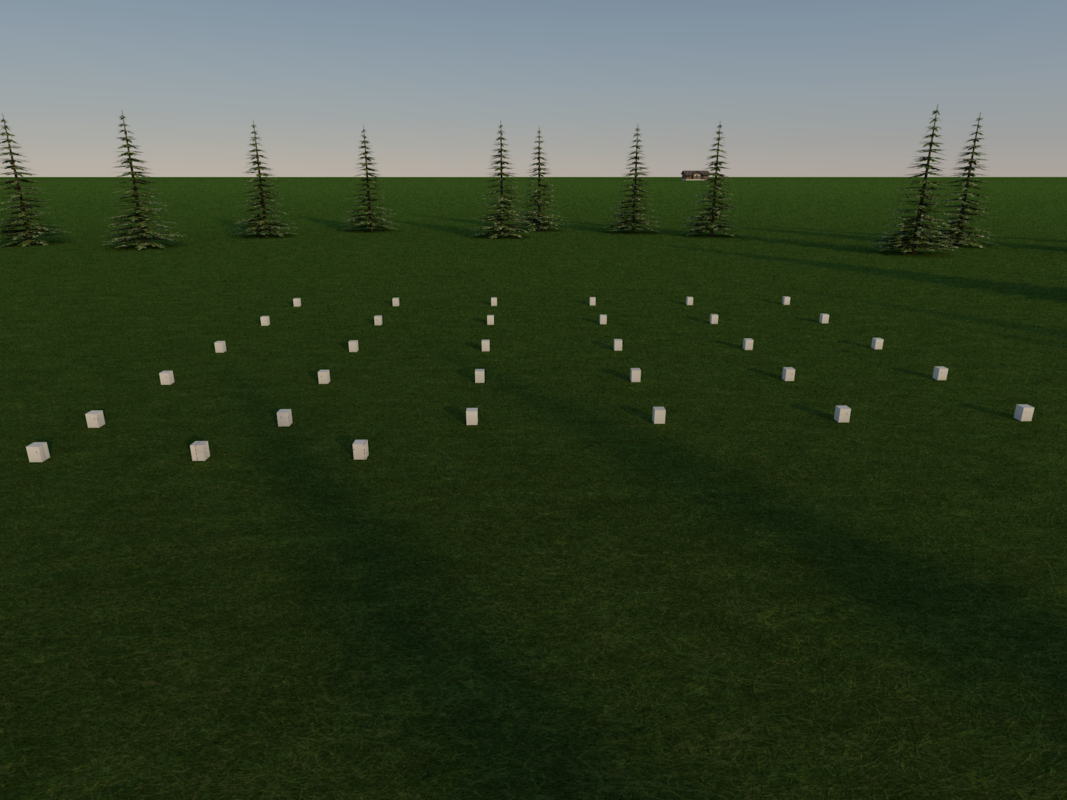

1. Фундамент: ж/б сваи 150х150х3 000 мм. Оголовок стальной
200х200х5 мм.
Обвязка свайного поля выполнена из спаренных досок сечением
145х45 мм, общее сечение 145х135 мм.

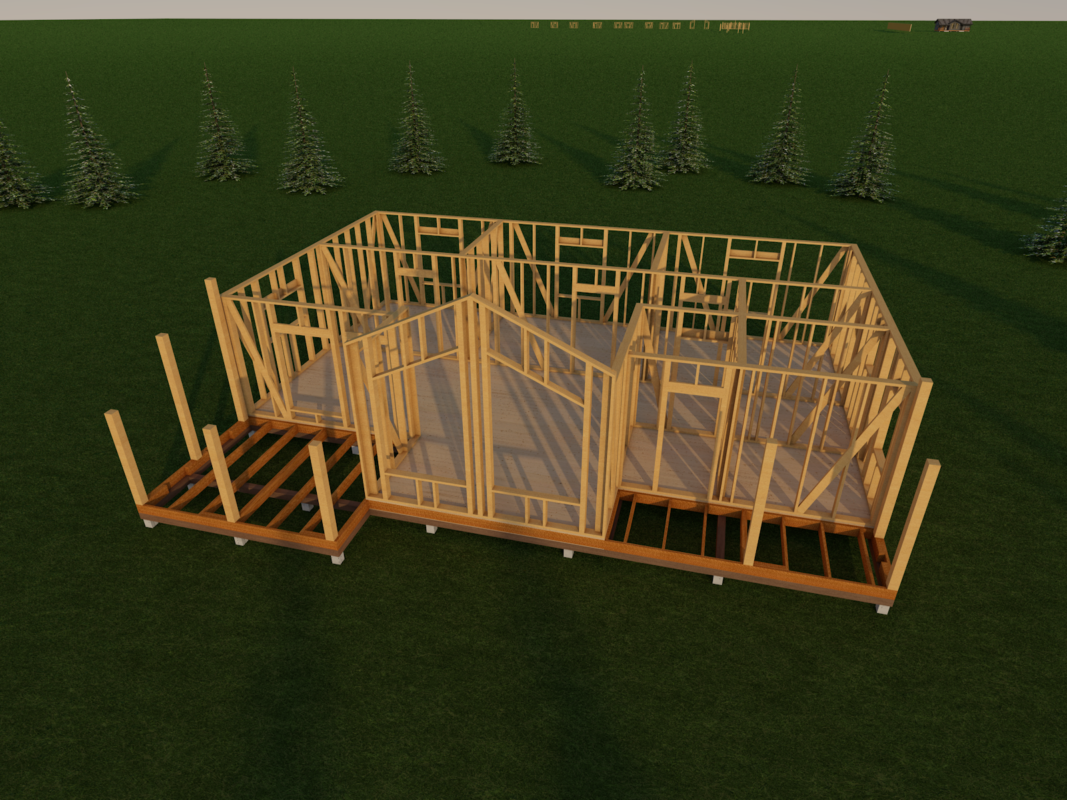

2. Стены дома выполнены по каркасной технологии из доски
сечением 145х45 мм, перегородок из доски 145х45 мм с
последующим утеплением т.150 мм, контр-утепление 50 мм.

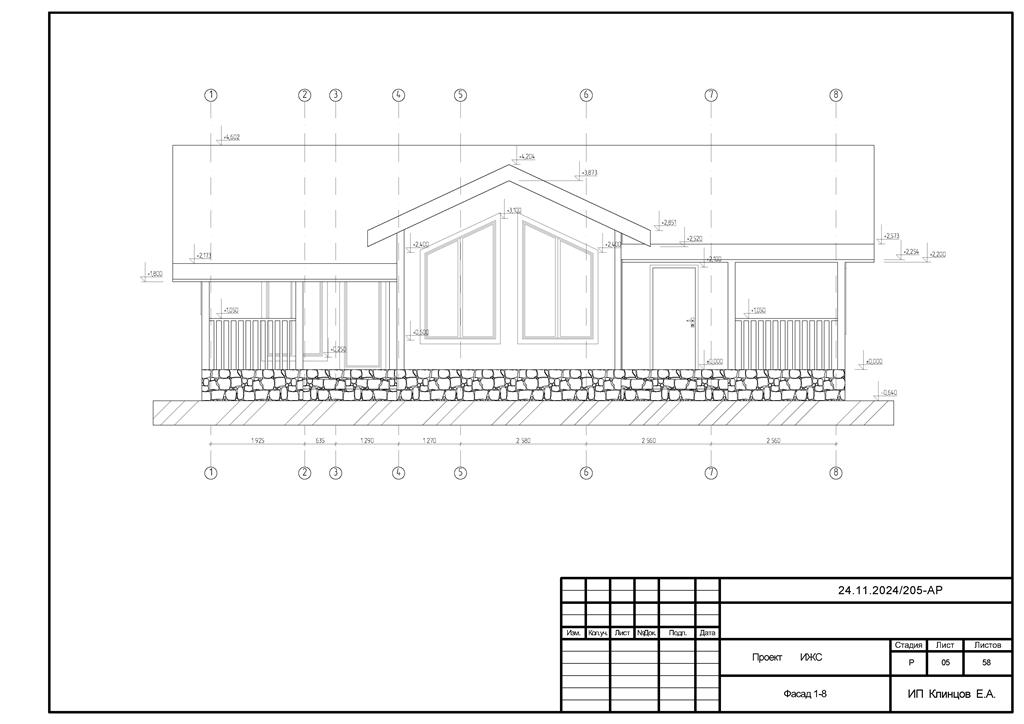

Наружная обшивка дома - имитация бруса 20 мм крашенная;
внутренняя отделка дома имитация бруса 20 мм.

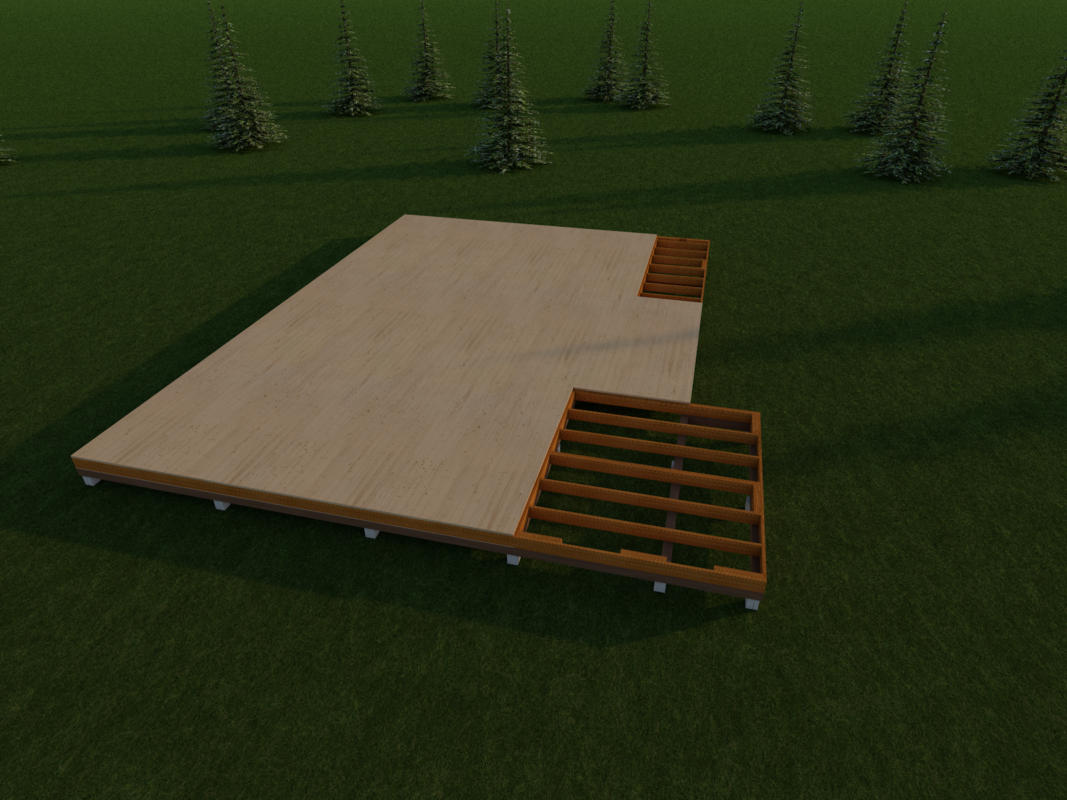

Перекрытие пола дома из щитов ОСП 35мм и 9 мм с
промежуточными балками 195х45 мм утеплением т.200 мм,
полусухая стяжка 50 мм, чистовое покрытие пола - ламинат,
керамогранит.

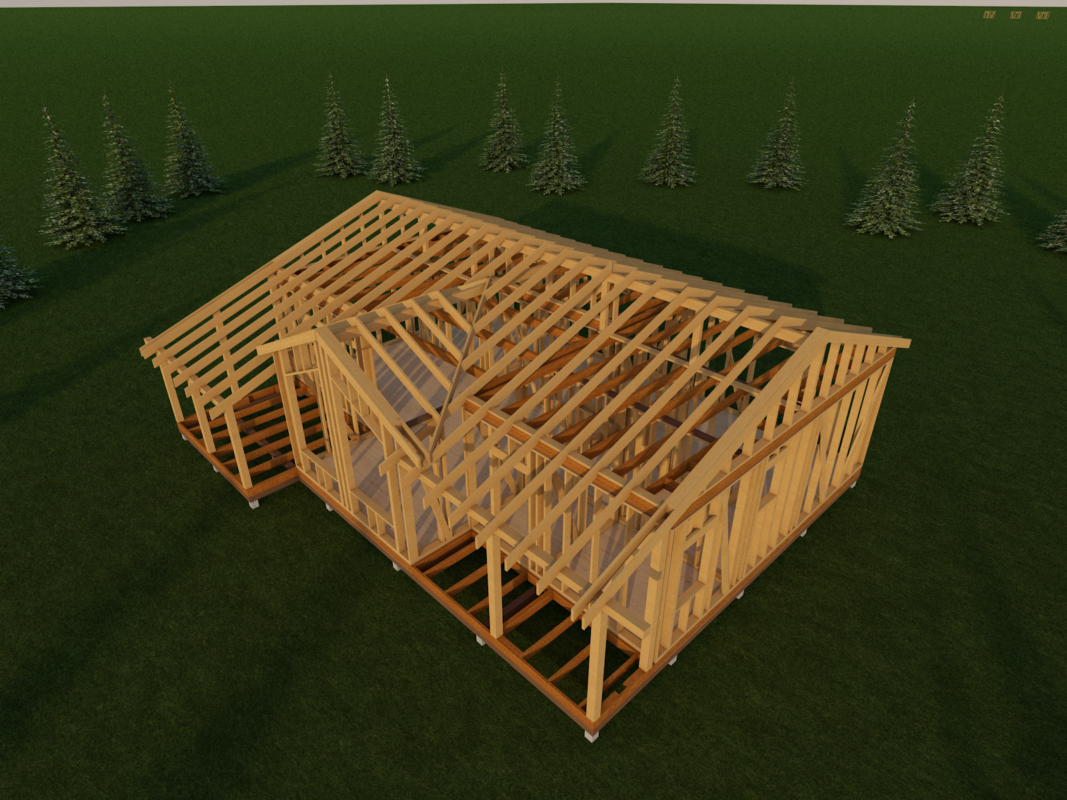

Потолк по накату стропил сечением 195х45 мм с шагом 590 мм
между балок, с последующим утеплением т.200 мм. Черновой
потолок доска 25х100 мм, чистовой потолок - натяжной, зона
кухни-гостиной - отделка деревом по скату кровли.
Кровля дома - покрытие профнастил НС-10 крашенный, свесы
кровли 600 мм.
Дом одноэтажный, подвальное помещение не предусмотрено.
3. Инженерные коммуникации - ввод воды от персональной
скважины, ввод канализации (выгребная яма), ввод электричества
от сети 380 В.
4. Отопление: водяной теплый пол, электрический котел 380 В.
Пояснительная записка:

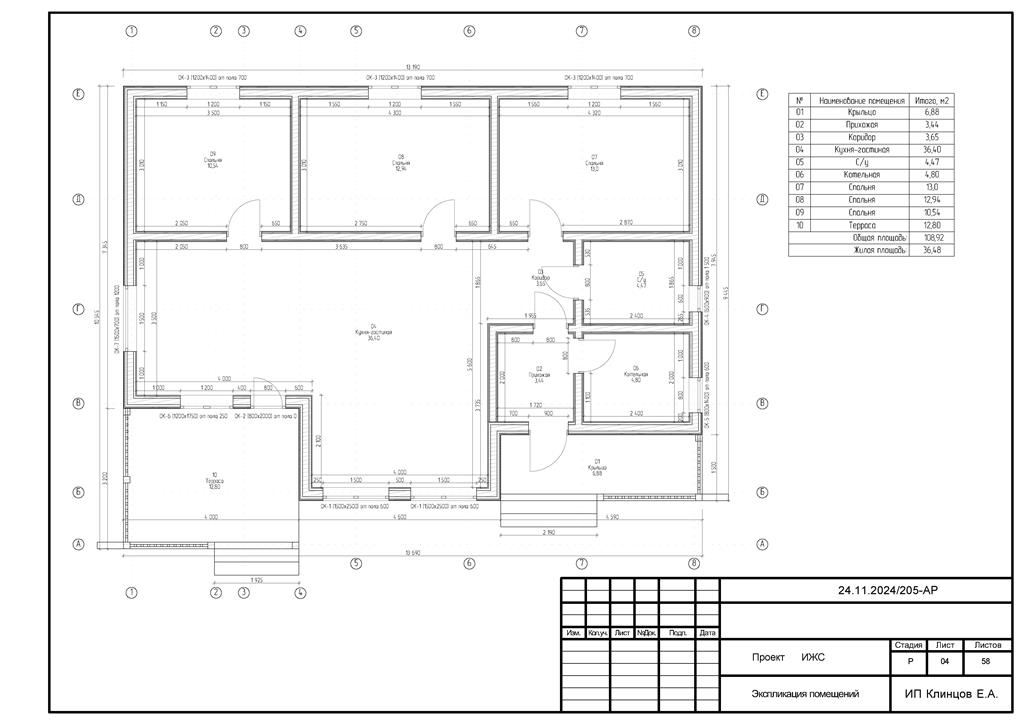

На первом этаже размещаются: терраса, прихожая, с/у, кухня-гостиная, котельная, три спальни, коридор и крыльцо.
Основные характеристики:
Класс ответственности здания III;
Относительная влажность воздуха 60%;
Расчетная температура воздуха в доме 18 гр;
Степень огнестойкости по СниП 2.01.02-85 III.
Климатические характеристики района строительства:
Расчетная температура наружного воздуха -33 гр;
Нормативная ветровая нагрузка 23 кг/м2;
Нормативная снеговая нагрузка 320 кг/м2;
Глубина промерзания грунта 1,7 м.
Формат проекта PDF файл 58 страниц. Исходный файл Pln (1 этап - построение планировки от него идет работа, 2 этап - каркас).
