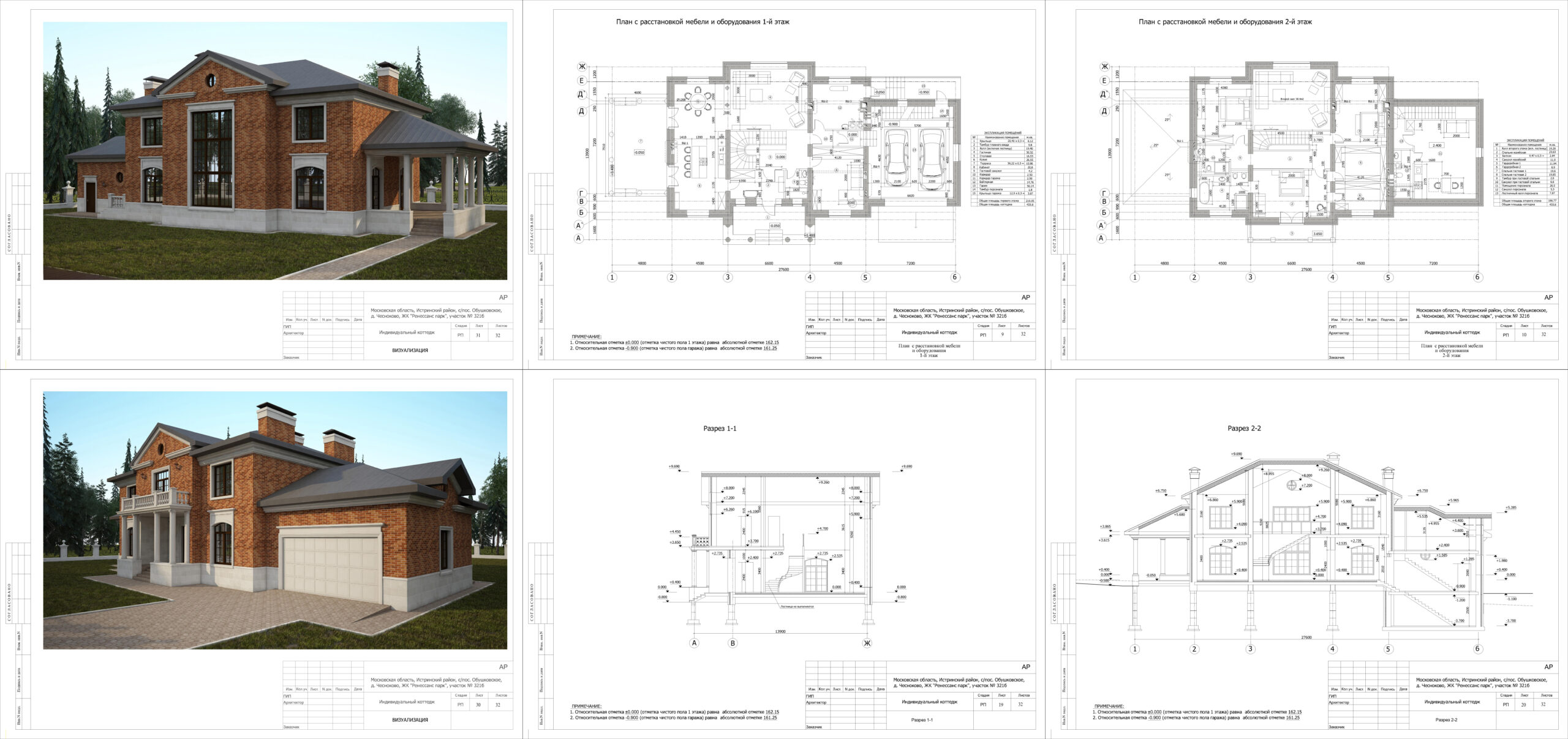

Двухэтажный жилой дом в плане 27,60 х 13,90 м ( размеры даны в осях ) рассчитан на заселение одной семьи.
Высота 1-го этажа - 3,40 м, 2-й этаж - мансардный, высота переменная, гараж размещен с понижением отметки пола на 0,90 м. Цокольный этаж, высота 2,50 м.
За относительную отметку 0,000 принята отметка чистого пола первого этажа, что соответствует абсолютной отметке 162.15 м.
Степень огнестойкости здания - III.
Степень долговечности - II.
Инженерное оборудование здания предусматривает: электроснабжение - от наружных сетей; водоснабжение - от наружных сетей; канализация - от наружных сетей; отопление - газовый котел; горячее водоснабжение - емкостной водонагреватель; телефонизация и радиофикация - от наружных сетей.
Фундамент: ленточный. Низ фундамента ниже глубины промерзания грунта. Подошва фундаментов из монолитного железобетона (бетон Кл В-25), ширина подошвы под наружные и внутренние стены - по расчету; высота подошвы - 300 мм. Стены фундамента ниже планировочной отметки земли - из бетонных блоков ГОСТ13579-78 и монолитного пояса, стены цокольного этажа - из монолитного железобетона, далее кладка из полнотелого кирпича М125 на цементно-песчаном растворе марки М100 до отметки низа перекрытия цоколя. Предусмотреть закладные гильзы для ввода наружных коммуникаций. Фундамент под цокольным этажом - монолитная железобетонная плита. Низ подошвы плиты совпадает с низом подошвы ленточного фундамента под остальной частью здания.
Гидроизоляция вертикальная: обмазочная, битумной мастикой за два раза (часть дома без цокольного этажа). Из двух слоев рулонного гидроизоляционного материала "на сухо" (часть дома с цокольным этажом).
Гидроизоляция горизонтальная: из двух слоев рулонного гидроизоляционного материала "на сухо" - выше отмостки не менее 150 мм, а также под фундаментной плитой цокольного этажа.
Продухи: общей площадью не менее 1/400 площади технического подполья, равномерно расположенные по периметру наружных и внутренних стен. В наружных стенах продухи закрыть вентрешетками.
Обратная засыпка: местным непучинистым грунтом, уплотненным послойно (Куп=0,95). Разработка грунта производиться в границах проектируемых стен.
Отмостка: из армированного дорожной сеткой (5Вр-1) 100х100, бетона Кл В-15. Устройство монолитной плиты толщ. - 80 мм. производится по песчаному основанию (уплотненному послойно). Может давать значительную усадку в период естественного уплотнения обратной засыпки пазух фундамента.
Перекрытие цоколя: сборное ж/б из пустотных плит перекрытия с домоноличиванием некратных участков бетоном Кл В-25.
Перекрытие первого этажа : сборное ж/б из пустотных плит перекрытия с домоноличиванием некратных участков бетоном Кл В-25.
Полы первого, второго этажей: не обустраиваются.
Стены несущие наружные:
1.Трехслойные : внутренний слой - кирпичная кладка толщиной 380мм (кирпич марки М125 на растворе марки М100); утеплитель - минераловатная плита на основе базальтового волокна Y=45-50 кг/м³ (PL 45-50), толщиной 100мм (2 слоя по 50 мм ) с перехлестом швов и анкеровкой к несущей стене.
наружный слой - кирпичная кладка толщиной 120мм (кирпич марки М125 на растворе марки М100).
Армирование кладки - в соответствии с проектом.
Внутренние несущие стены:
- Из кирпича М125 на растворе М100. Толщина - 380мм. Армирование кладки по проекту.
Внутренние перегородки: - Из кирпича М125 на растворе М100. Толщина - 120мм.
Внутренняя лестница на второй этаж: временная деревянная с перилами.
Конструкция крыши: стропильная, деревянная, из антисептированного и антипирированного материала, влажностью на момент окончания монтажа не более 35%. Соединение элементов выполняются на гвоздевых пластинах, гвоздях, болтах с применением накладок из оцинкованного металла.
Кровля: покрытие кровли - фальцевая металлическая, на криволинейных поверхностях. Устройство кровли производится в строгом соответствии с инструкциями фирмы - производителя.
Утепление кровли: базальтовая минераловатная плита, толщиной 200 мм. Пароизоляция и гидроизоляция осуществляется в соответствие с рекомендациями фирмы-производителя кровельного материала.
Снегозадержание: выполняется над крыльцами и террасами согласно плану кровли.
Наружные лестницы, крыльца: из монолитного бетона Кл В-25 на едином фундаменте со зданием,
с облицовкой по проекту (вертикальные плоскости выше планировочной отметки земли -
кирпич рядовой М125, F25).
Лестница на второй этаж: временная деревянная с перилами.
Вывоз лишнего грунта: по территории поселка к месту складирования (до 1 км).
