Кирпичный 2-х этажный административно-бытовой корпус (на 62 человека)

Проектная документация на здание Административно-бытового корпуса в г. Омск разработана в частях АР и КЖ.
Размеры здания в осях: 17,45х19,26 (м)
В состав помещений АБК входят гардеробные для рабочего персонала элеватора, офисы административного персонала, столовая-раздаточная, подсобные помещения.
Конструктивные решения:
- фундаменты - свайные, ленточные (геологический разрез и характеристики грунтов приведены на чертеже)
- стены - кирпичные с наружным утеплением и фасадом из алюминиевых панелей
- перекрытия - сборные пустотные ж.б. плиты
- покрытие - металлочерепица по деревянным стропилам
- лестница - ж.б. ступени по металлическим косоурам
- чердак - неотапливаемый
- подвал отсутствует
Проект выполнен на 12-ти листах

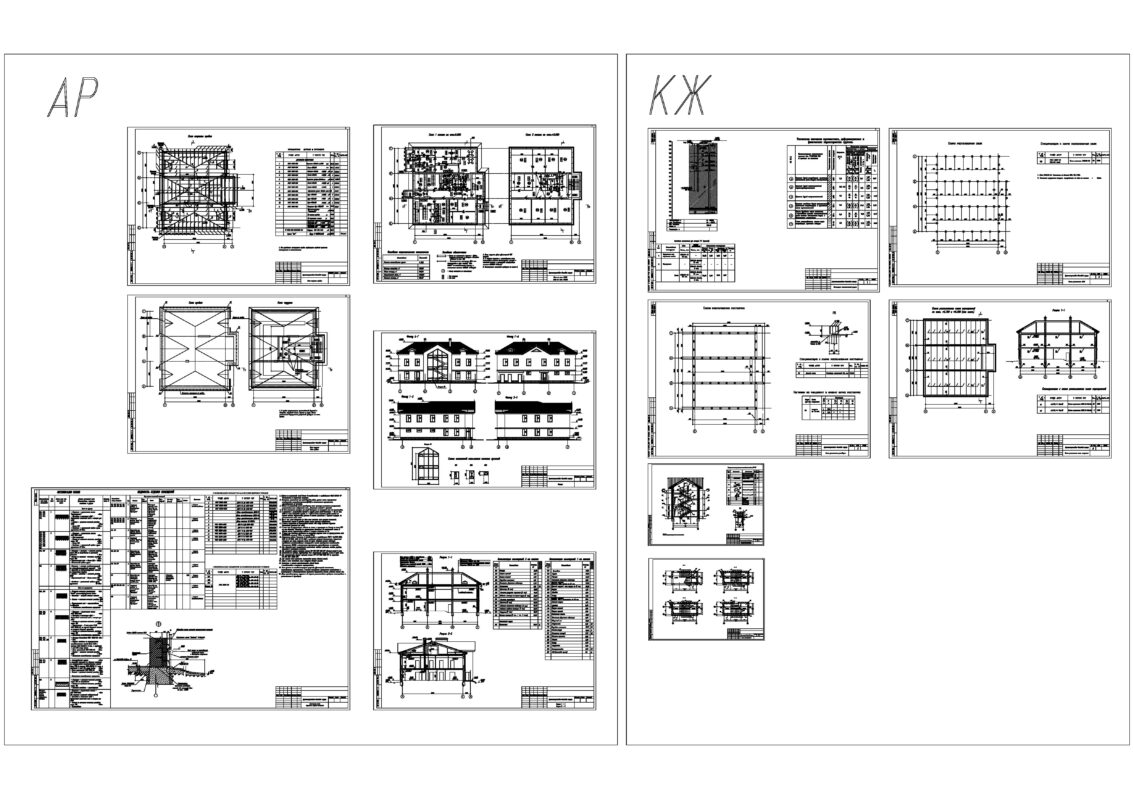

Состав: АР - Планы этажей, чердака, кровли, разрезы, фасады, экспликация полов, ведомость отделки. КЖ - схемы расположения свай, ростверка, плит перекрытия, элементов лестница, геологический разрез Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Кирпичный 2-х этажный административно-бытовой корпус (на 62 человека)

АБК элеватора в г.Омск.dwg
