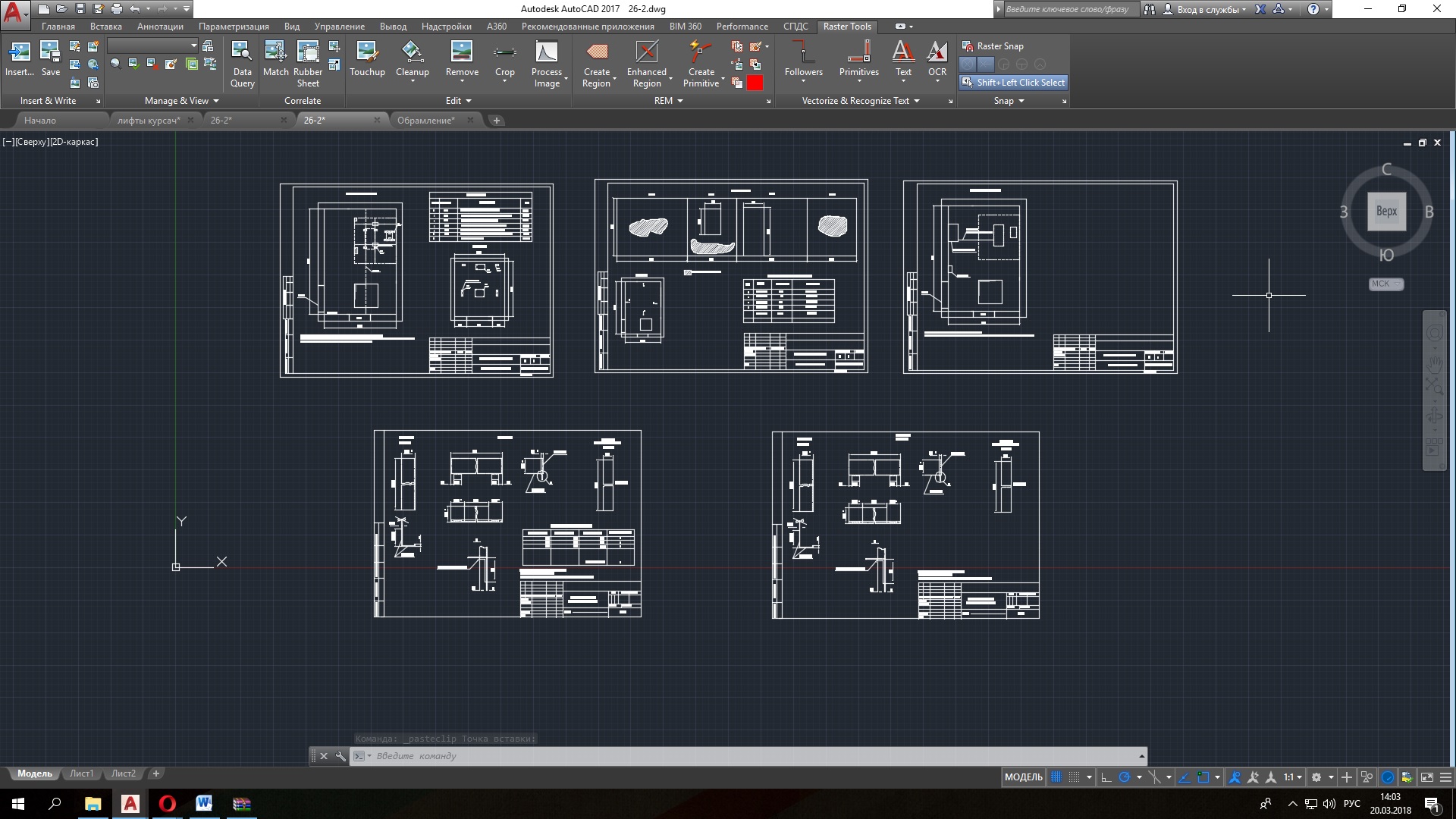

Исполнительная схема на закладные детали под лебедочной рамы в машинном помещении, на прокладку кабеля в полу в машинном помещении от станции управления до лебедки, перетирку и штукатурку стен и потолка. Обрамления на площадочные двери лифта лифт 9 этажей- 9 остановок.
Размеры машинного помещения в плане 2,7м на 4,07м.
Для обрамлений ширина проема двери 650/ ширина боковушек 180,160,170,190 в зависимости от этажа/ высота проема 2000/ глубина проема 120,130 мм (на чартежах взята с запасом на гибку 15мм)
