КР пятиэтажного дома с восстановлением конструкций крыши г. Иркутск

Иркутский национальный исследовательский технический университет
Институт заочно-вечернего обучения
Кафедра «Городское строительство и хозяйство»
Капитальный ремонт многоквартирного дома с восстановлением конструкций крыши и заменой кровельного покрытия по адресу г. Иркутск

В настоящей выпускной квалификационной работе представлены работы по капитальному ремонту здания жилого многоквартирного дома с восстановлением конструкций крыши и заменой кровельного покрытия по адресу: г. Иркутск, б-р Рябикова, д. 27.
Здание многоквартирного жилого дома №27, расположено на территории микрорайона Синюшина гора по бульвару Рябикова. Жилой дом представляет собой отдельно стоящее пятиэтажное капитальное строение.
Здание жилого дома возведено в 1973 году. Рассматриваемое здание имеет 5 жилых этажей, подвал и эксплуатируемое чердачное помещение. В здании жилого дома устроена деревянная стропильная система. Покрытие кровли здания выполнено из листа волнистого асбестоцементного.
В рамках капитального ремонта предусмотрено проведение комплекса работ, в составе которых:
1. Восстановление конструкций крыши и замена кровельного покрытия.
2. Утепление чердачного перекрытия.
3. Замена окон в подъездах.
4. Наружные отделочные работы по фасаду (восстановление фактурного слоя).
5. Ремонт отмостки.
6. Замена системы организованного водостока.
7. Замена системы отопления.
8. Внутренние отделочные работы в подъездах.
9. Замена систем водоснабжения (холодного и горячего).
10. Замена системы водоотведения.

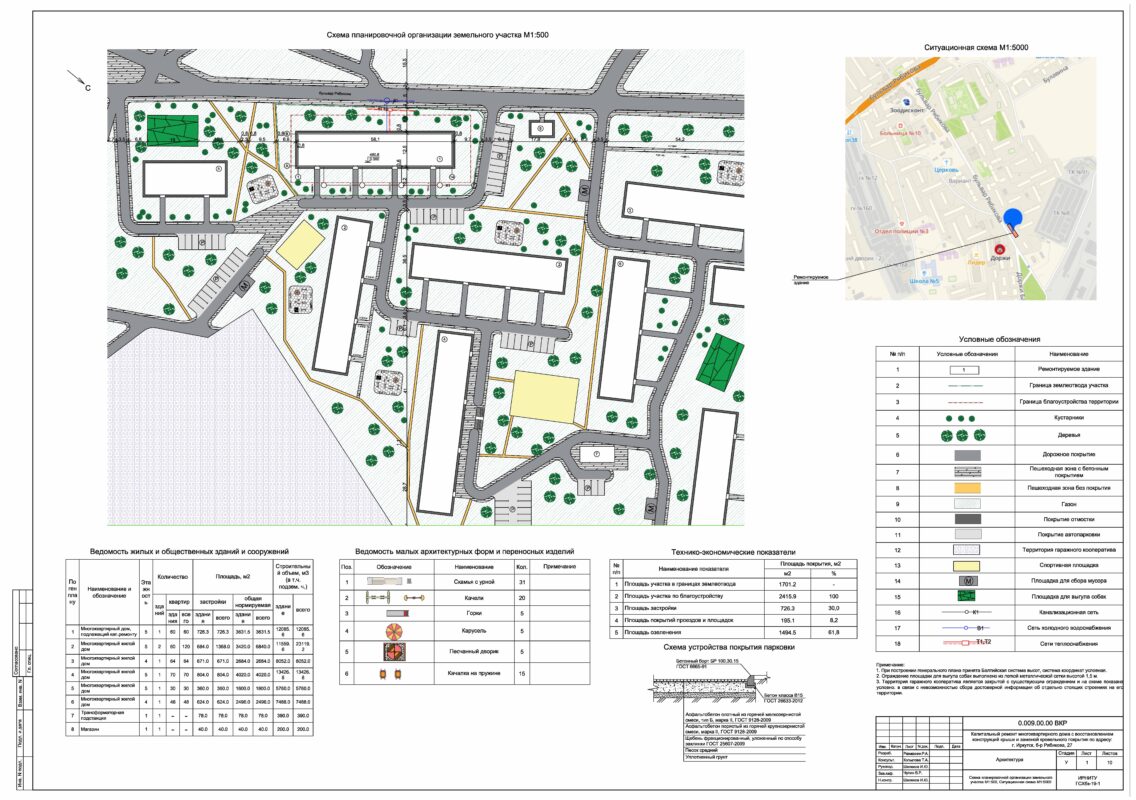

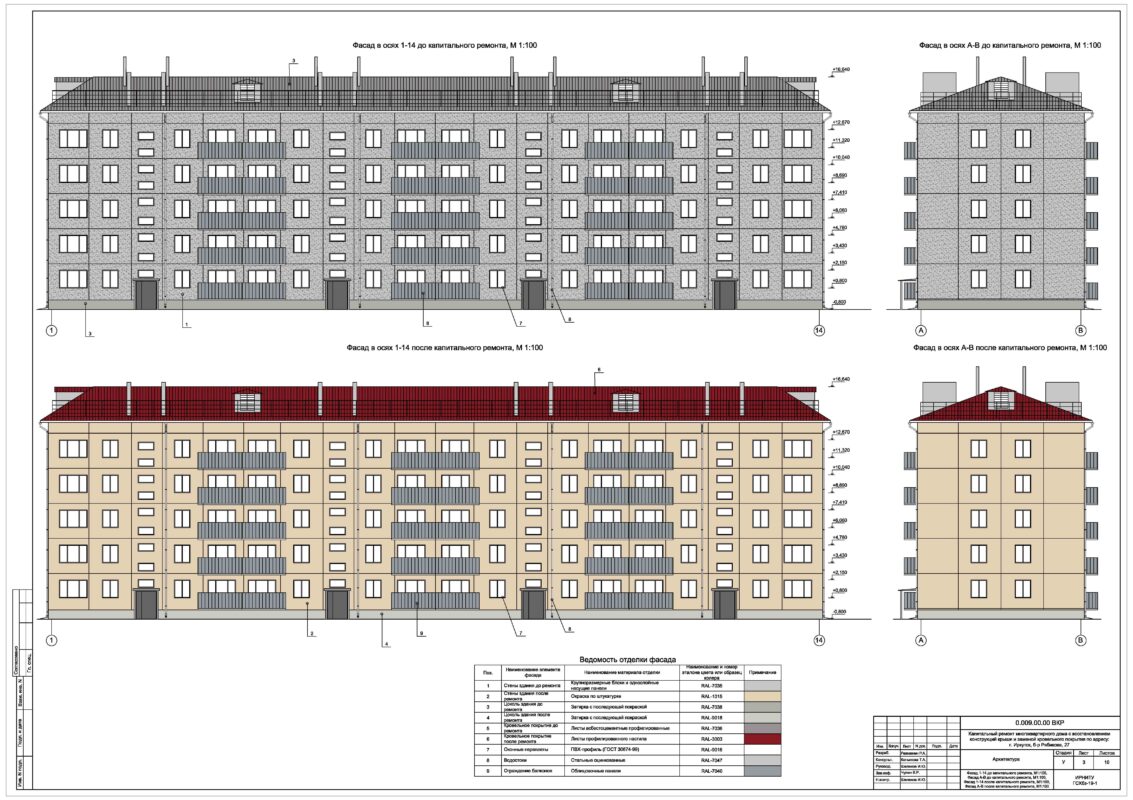

Содержание расчетно-пояснительной записки: Архитектура Водоснабжение и водоотведение Отопление Технология и организация производства работ по капитальному ремонту здания Экономика (ЛСР на Капитальный ремонт кровли и утепление чердачного перекрытия жилого многоквартирного дома по адресу: г. Иркутск, б-р Рябикова, д. 27) Безопасность жизнедеятельности Перечень графического материала: Архитектура – 3 листа (AutoCAD) Лист 1 - Схема планировочной организации земельного участка М 1:500, ситуационная схема М 1:5000; Лист 2 -План 1 - го этажа на отм. +0,000 М 1:150, план типового этажа на отм. +2,630...+10,520 М1:150, Разрез 1-1 М1:100, Узел 1 М1:10, Узел 2 М1:10 ; Лист 3 - Фасад 1-14 до кап. ремонта М1:100, фасад АВ до кап. ремонта М1:100, Фасад 1-14 после кап. ремонта М1:100, фасад АВ после кап. ремонта М1:100. Водоснабжение и водоотведение – 2 листа (AutoCAD) Лист 4 - План 1-го этажа М 1:100, План подвала М 1:100, Ген. план М 1:150; Лист 5 - Аксонометрическая схема системы ХВС М1:100, Аксонометрическая схема системы ГВС М1:100, Аксонометрическая схема системы канализации М1:100, профиль дворовой канализации, схема водомерного узла. Отопление – 2 листа (AutoCAD) Лист 6 - План 1-го этажа М 1:100, План подвала М 1:100; Лист 7 - Аксонометрическая схема системы отопления М1:100, схема ИТП; Технология и организация производства работ при капитальном ремонте здания – 3 листа (AutoCAD) Лист 8 - Строительный генеральный план М1:150, Разрез 1-1 М1:150; Лист 9 - Технологическая карта на восстановление конструкций крыши и замене кровельного покрытия М1:150; Лист 10 - Календарный план, график движения рабочих кадров, График поставки и потребления материалов, График движения основных машин и механизмов , Технико-экономические показатели.
