Проектирование фундаментов под 9-этажное здание в открытом котловане

Национальный исследовательский московский государственный строительный университет
Институт дистанционного образования
Кафедра механики грунтов и геотехники
Курсовой проект по дисциплине: "Основания и фундаменты"
На тему:
«Проектирование фундаментов под девятиэтажное здание в открытом котловане»
Москва 2018

Исходные данные
Стены наружные – кирпичные толщиной 64 см.
Стены внутренние (перегородки) – кирпичные толщиной 12 см.
Колонны – ж/б, 40*40см.
Перекрытия – сборные многопустотные ж/б плиты толщиной 22 см.
Покрытия – сборные ж/б плиты.
Здание имеет подвал во всех осях
Отметка пола подвала – 2,20.
Отметка пола первого этажа ±0,00 на 0,60 м выше отметки спланированной поверхности земли.

В данной работе проектируется фундамент девятиэтажного жилого дома в двух вариантах: фундамент мелкого заложения (ленточный) и свайный.

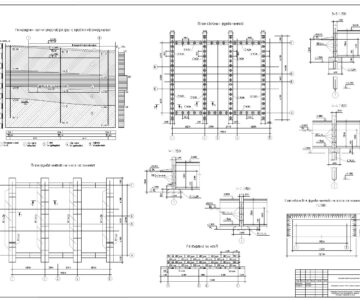

Графическая часть содержит план этажа, разрезы, геологический разрез, план фундаментов, варианты фундамента мелкого заложения и свайного.

СОДЕРЖАНИЕ

1. Изучение, обработка и анализ исходной информации
1.1. Исходные данные
1.2. Определение расчетных нагрузок на фундаменты
1.3. Определение классификационных признаков грунтов площадки строительства и их расчетных сопротивлений R0
1.4. Привязка сооружения к инженерно-геологическому разрезу
2. Проектирование сборных фундаментов мелкого заложения, возводимых в открытых котлованах
2.1. Определение глубины заложения ленточного фундамента под наружные и внутренние несущие стены жилого дома
2.2. Определение размеров подошвы фундаментов мелкого заложения
2.3. Определение размеров подошвы отдельно стоящего фундамента мелкого заложения
2.4. Определение размеров песчаной подушки фундаментов мелкого заложения
2.5.Определение осадки ленточного фундамента методом послойного суммирования
2.6.Определение осадки ленточного фундамента методом эквивалентного слоя
2.7. Определение осадки столбчатого фундамента мелкого заложения методом послойного суммирования
3. Проектирование свайного фундамента
3.1. Расчет свайного фундамента под наружную стену здания по оси А
3.2. Расчет свайного фундамента под наружную стену здания по II группе предельных состояний (по деформациям)
4. Подбор сваебойного оборудования
5. Проектирование котлована

Состав: Пояснительная записка - 37 страниц, графическая часть - лист А1. Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Проектирование фундаментов под 9-этажное здание в открытом котловане

чертеж ОиФ 21.dwg
Пояснительная записка.docx
