Проектирование многоэтажного здания с неполным каркасом в монолитном и сборном исполнении

Запорізький національний технічний університет
Кафедра будівельного виробництва та управління проектами
Курсовий проект з дисципліни "Залізобетонні конструкції"
На тему: "Проектування багатоповерхової будівлі з неповним каркасом в
монолітному та збірному виконанні"
Запоріжжя, 2017

Завданням даного курсового проекту є запроектувати багатоповерхову будівлю з неповним каркасом в монолітному та збірному виконанні. Конструктивна схема – неповний каркас із несучими зовнішніми цегляними стінами і трьохпрольотною рамою.
Вихідні дані
Прольоти, м 5/5
Кількість поверхів 4
Висота поверху, м 4,5
Тимчасове навантаження на перекриття, кН/м2 3,0
Район будівництва Одеса
Розрахунковий опір грунта основи, МПа 0,2

Зміст
Завдання 4
Загальні вказівки 5
1. Монолітний варіант 6
1.1. Рекомендації з компоновки монолітного перекриття з балковими плитами. Вибір прольотів і розмірів поперечних перерізів елементів 6
1.2. Розрахунок елементів монолітного ребристого перекриття з балковими плитами 7
1.2.1 Збір навантажень на 1м2 перекриття 8
1.2.2 Розрахункова схема плити. Розрахункові прольоти, розрахункові зусилля 8
1.2.3 Конструктивний розрахунок плити. Армування 9
1.2.4 Другорядна балка. Статичний розрахунок 13
1.2.5 Розрахунок другорядної балки на міцність у нормальних перерізах 16
1.2.6 Розрахунок другорядної балки на міцність у похилих перерізах 18
1.2.7 Конструювання другорядної балки 20
1.3. Принципи розрахунку головної балки 22
2. Збірний варіант 23
2.1. Компонування збірного залізобетонного балочного перекриття 23
2.2. Розрахунки збірної плити перекриття 24
2.2.1. Збір навантажень на 1 м2 перекриття 24
2.2.2 Розрахунковий прольот плити 24
2.2.3. Статичний розрахунок 25
2.2.4. Розрахунковий переріз плити 25
2.2.5. Матеріали для проектування плити 26
2.2.6. Розрахунок за несучою здатністю нормального перерізу 26
2.2.7. Перевірка потрібності розрахункового поперечного армування 27
2.3. Розрахунок ригеля перекриття 28
2.3.1. Попереднє визначення розмірів перерізу 28
2.3.2. Визначення навантаження на ригель 28
2.3.3. Визначення розрахункового прольоту та довжини ригеля 28
2.3.4. Статичний розрахунок ригеля (визначення зусиль від навантаження) 29
2.3.5. Підбір матеріалів для ригелю 30
2.3.6. Розрахунки міцності нормальних перерізів 30
2.3.7. Розрахунки несучої здатності похилих перерізів за поперечною силою 31
2.4. Розрахунки збірної колони 1-го поверху 35
2.4.1. Збір навантажень на 1 м2 покрівлі та горищного перекриття 35
2.4.2. Збір навантажень на колону 1-го поверху 36
2.4.3. Конструктивний розрахунок колони 37
2.5. Розрахунок монолітного фундаменту під колону 35
2.5.1. Вихідні дані для проектування фундаменту 35
2.5.2. Вибір і обгрунтування глибини закладення фундаменту 41
2.5.3. Визначення розмірів підошви фундаменту 42
2.5.4. Розрахунок осадки фундаменту 44
2.5.5. Визначення висоти та інших габаритних розмірів фундаменту 47
2.5.6. Визначення параметрів армування підошви 48
2.5.7. Перевірка міцності фундаменту на продавлювання 49
Список використаної літератури 52
Додатки 53

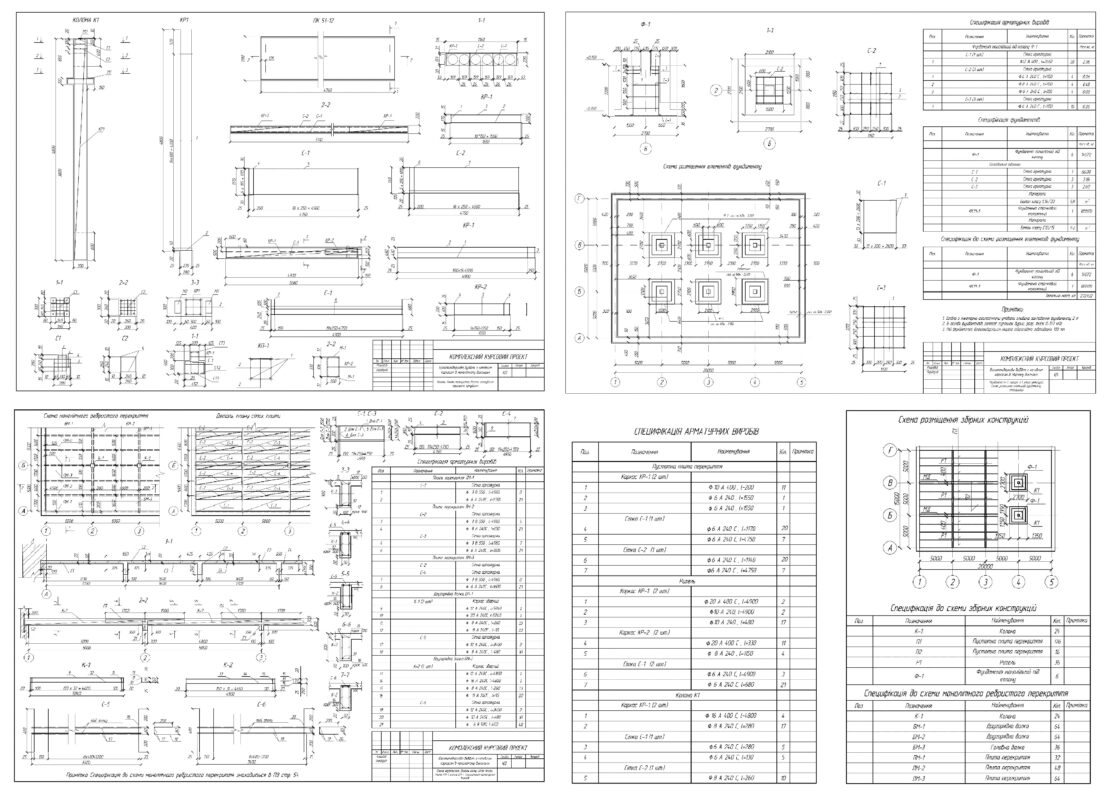

Состав: Лист 1: Колона, плита перекриття, ригель: опалубочне креслення, армування. Лист 2: Фундамент Ф-1, переріз 1-1, сітки арматурні, схема розміщення елементів фундаменту, специфікації. Лист 3: Схема перекриття, деталь плану сіток плити, плита ПМ-1, балка БМ-1, специфікація арматурних виробів. Схема розміщення збірних конструкцій Язык документа

Софт: AutoCAD 2014

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Проектирование многоэтажного здания с неполным каркасом в монолитном и сборном исполнении

ЖБК.dwg
1.1.docx
1.2.docx
