Пятиэтажный жилой дом со встроенной стоматологией на 2 рабочих места

Обоснованием данных объемно-пространственных и архитектурно-планировочных решений является задание на проектирование.
Проект выполнен в соответствии с требованиями СНиП 31-01-2003 "Здания жилые многоквартирные".

Климатический район строительства III В.
Расчетная температура наружного воздуха для проектирования ограждающих конструкций (наиболее холодной пятидневки) - минус 25 С.
Нормативное значение веса снегового покрова для II географического района - 0,84 кПа (84 кгс/м2).
Нормативное значение ветрового давления для III географического района - 0,38 кПа (38 кгс/м2).
Глубина промерзания грунта 1,2 м.
Уровень ответственности здания II, степень огнестойкости II, класс конструктивной пожарной опасности С1, класс
функциональной пожарной опасности здания - Ф 3.1.

Внешний и внутренний вид объекта, его пространственная, планировочная и функциональная организация.
Проектом предусмотрено строительство 38 квартирного пятиэтажного жилого дома со встроенной "Стоматологией на 2 рабочих места", на территории отведенного в границах участка, в Котельниковском районе Волгоградской области.
Проектируемое здание - пятиэтажное с техническим подпольем, размерами в осях 16,2 х 44,4 м.
Высота этажей (от пола до потолка) проектом принята - 2,7 м.
Высота технического подполья (от пола до потолка) - 1,85 м.
Вход в техподполье осуществляется по внутренней лестнице, отделенной от основной лестничной клетки противопожарной перегородкой первого типа.
За относительную отметку + 0,000 принят уровень чистого пола первого этажа, что соответствует абсолютной отметке (+ 46.55).

Основные планировочные решения.
В техническом подполье на отметке - 2,150 расположены хозяйственное помещение, водомерный узел, тепловой пункт.
Электрощитовая дома располагается под лестничной клеткой, отгороженной от основной лестничной клетки противопожарной
перегородкой первого типа.
На первом этаже в осях 7-11 - В-Г запроектирована «Стоматология на 2 рабочих места», главный вход решен по оси " Г" и
оборудован лестницей и пандусом для обеспечения доступности помещений стоматологии инвалидами в креслах-колясках и
лиц с ограниченными двигательными возможностями.
На этажах расположены: лестничные клетки, тамбур, межквартирный коридор, однокомнатные, двухкомнатные и
трехкомнатные квартиры. Подробный состав и площади помещений см. лист АР - 4,5.
Основные конструктивные решения, принятые в проекте:
Конструктивная схема здания - монолитный рамно-связевой каркас, состоящий из колонн (400х400мм) и внутренних
монолитных стен лестничных клеток (толщ. 200 мм), с монолитными железобетонными перекрытиями над всеми этажами.
Фундаменты под здание - буронабивные сваи и монолитный ж/бетонный ростверк.
Наружные стены тех.подполья ниже уровня земли - монолитные ж/бетонные толщиной 400 мм.
Наружные стены здания выше уровня земли - теплоэффекттивные стеновые блоки «ТЕПЛОСТЕН» (400х300х200(h)), толщиной
300 мм из керамзитобетона.

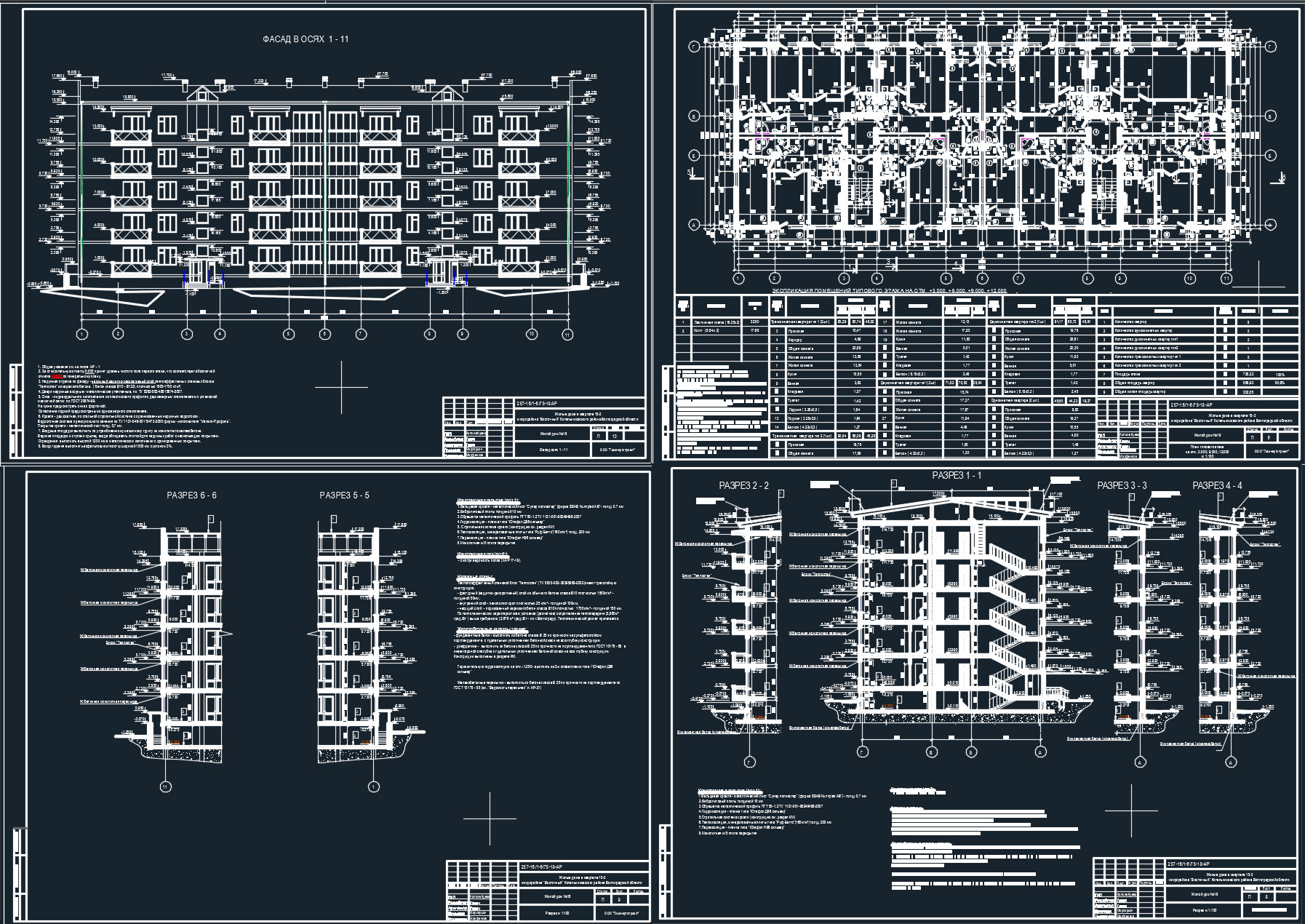

Состав: Проект 20+ листов. Планы, фасады, Разрезы и т.д. Язык документа

Софт: AutoCAD 2007
