Рабочая документация на деревянную кровлю жилого дома

новое строительство жилого многоквартирного малоэтажного дома в НСО с узлами, спецификациями

ОБЩИЕ ДАННЫЕ

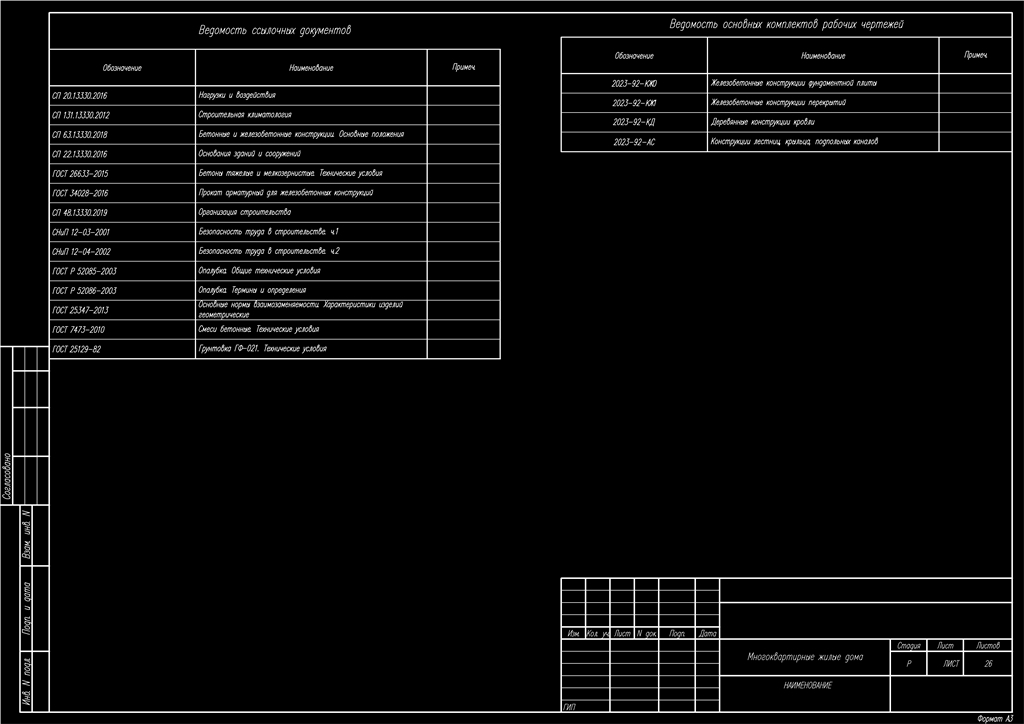

1. Рабочая документация шифра разработана на основании технического задания и комплекта чертежей АР;
Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами.
2. Климатические условия района строительства по ГОСТ 16350-80 и СП 20.13330.2016:
- место строительства
- расчетная температура воздуха наиболее холодной пятидневки с обеспеченностью 0,92: -37°С;
- расчетная снеговая нагрузка для II района 140,0 кг/м²;
- нормативная ветровая нагрузка для III района 38 кг/м²;
- сейсмичность площадки строительства 6 баллов;
- климатический район II/4, IВ;
- уровень ответственности здания I (γ/n=1.0).
3. За относительную отметку ±0,000 принята отметка чистого пола первого этажа;
4. Все скрытые работы должны подтверждаться актами освидетельствования, составлеными по форме
согласно СП 48.13330.2019 "Организация строительства";
5. Все строительные работы выполнять в соответствии с требованиями СП 70.13330.2012 "Несущие и ограждающие конструкции", СНиП 12-04-2002 "Безопасность труда в строительстве", СНиП 12-03-2001 ч.1, СНиП 12-04-2002 ч.2 и проекта производства работ (ППР).
КОНСТРУКТИВНЫЕ РЕШЕНИЯ

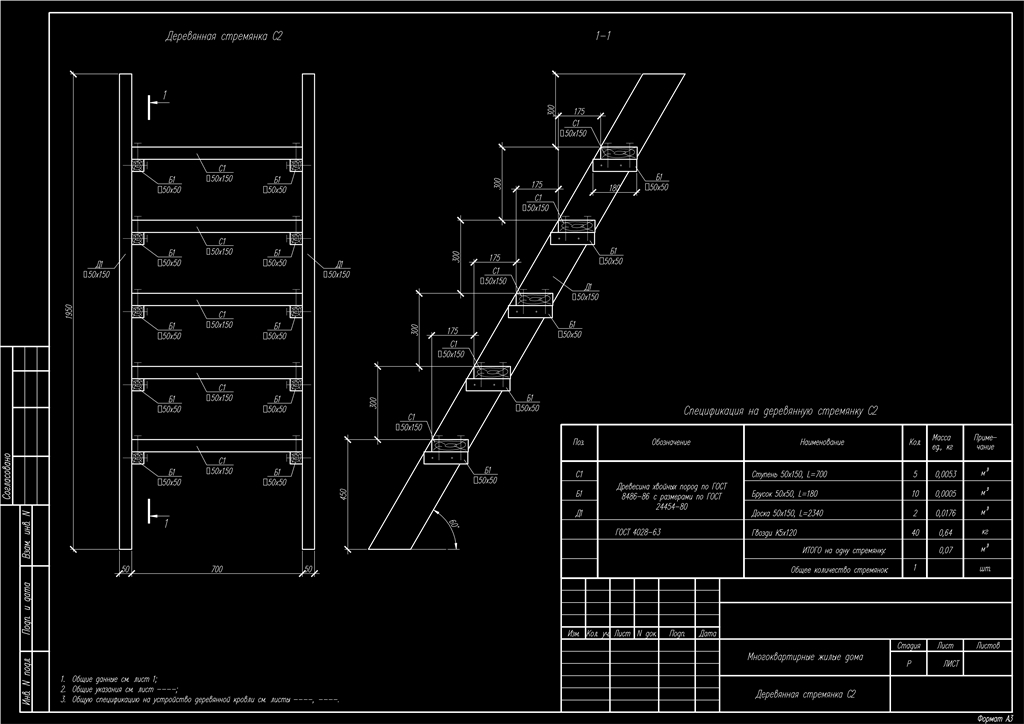

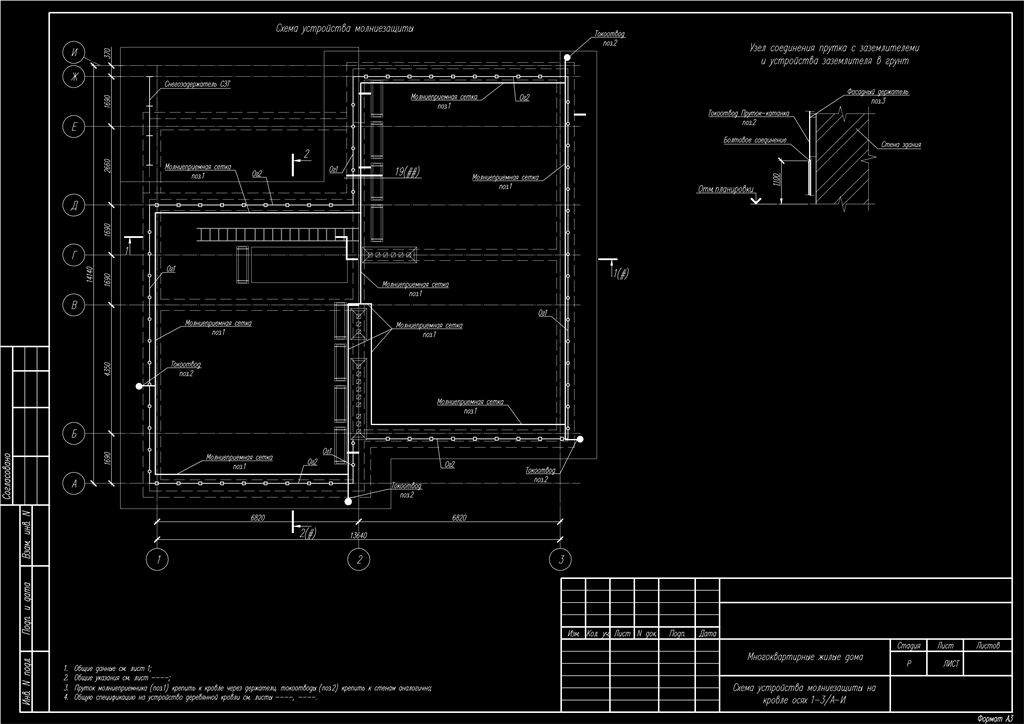

Данным комплектом рабочих чертежей разработаны: деревянные конструкции кровли.
1. Несущие конструкции кровли представляют собой стропильную систему из мауэрлатов, распределительных брусьев, стропильных ног, стоек, соединенных между собой профилированным настилом и вертикальными связями в жесткую пространственную конструкцию;

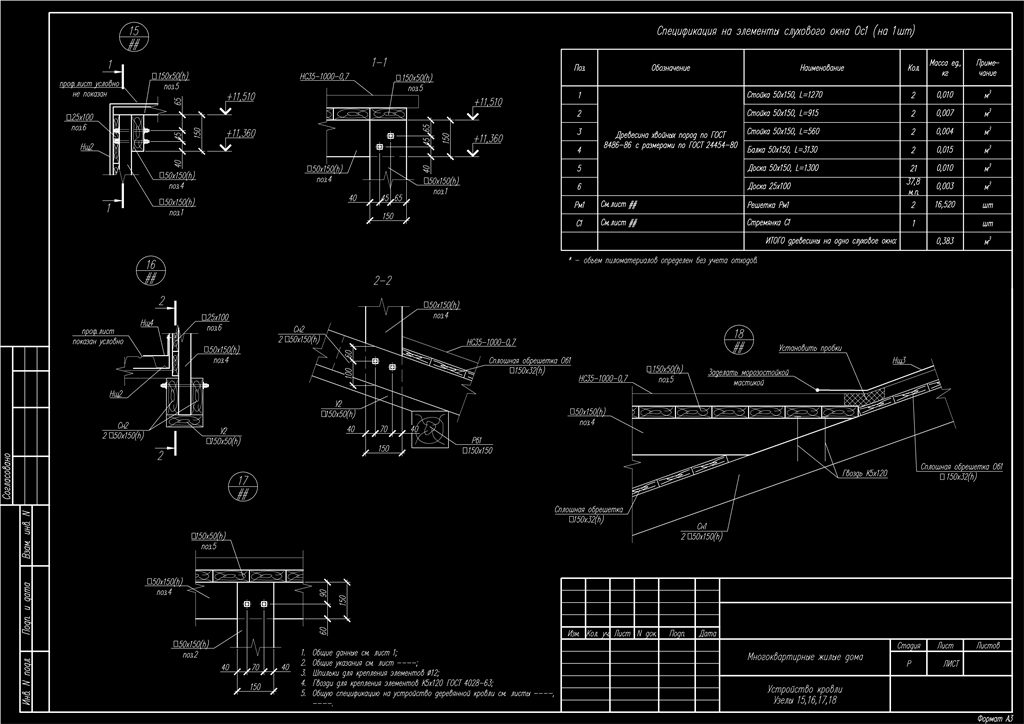

2. Стропильные ноги запроектированы из досок 50х150(h) мм. Нижние концы стропильных ног укладываются на мауэрлат из бруса 150х150 мм и 150x200 мм. Верхние концы стропильных ног поддерживаются распределительной системой стоек сечением 100х150 мм, и распределительными брусьями сечением 150х150 мм и 200x200 мм. Нижние концы стропильных ног крепить к мауэрлатам М1,М2 при помощи метизных уголков и к плитам перекрытия при помощи скруток из проволоки ВрI 4∅4. Промежуточными опорами для стропильных ног служат распределительные брусья. Стропильные ноги крепить к распределительным брусьям при помощи метизных уголков. Опирание стропильных ног на мауэрлаты и распределительные брусья выполнять через упорные бруски;

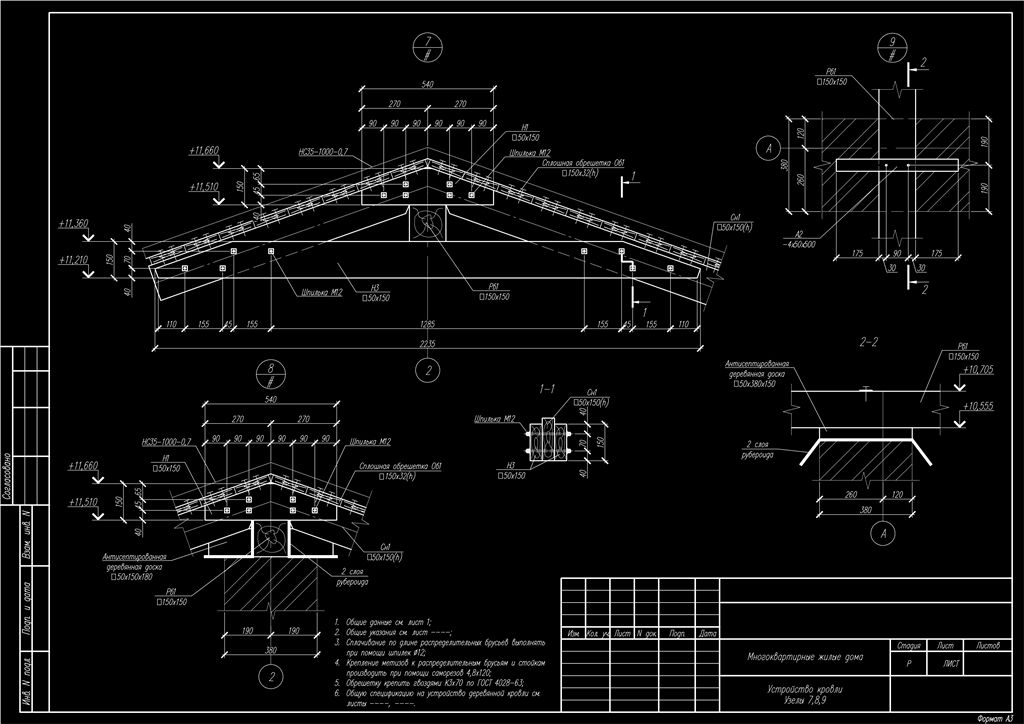

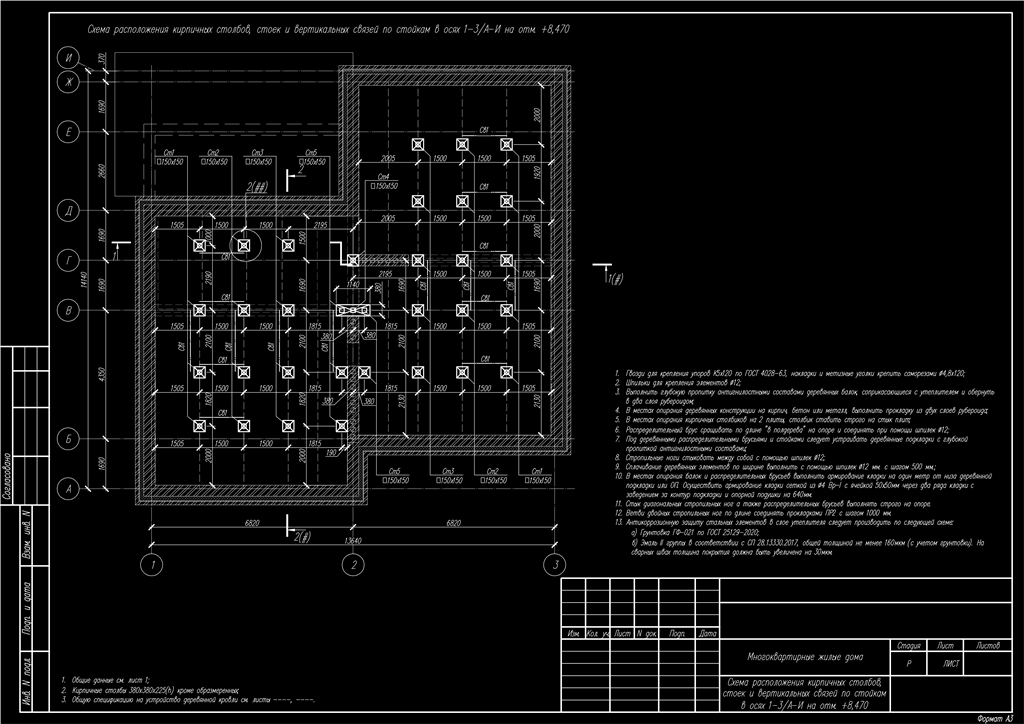

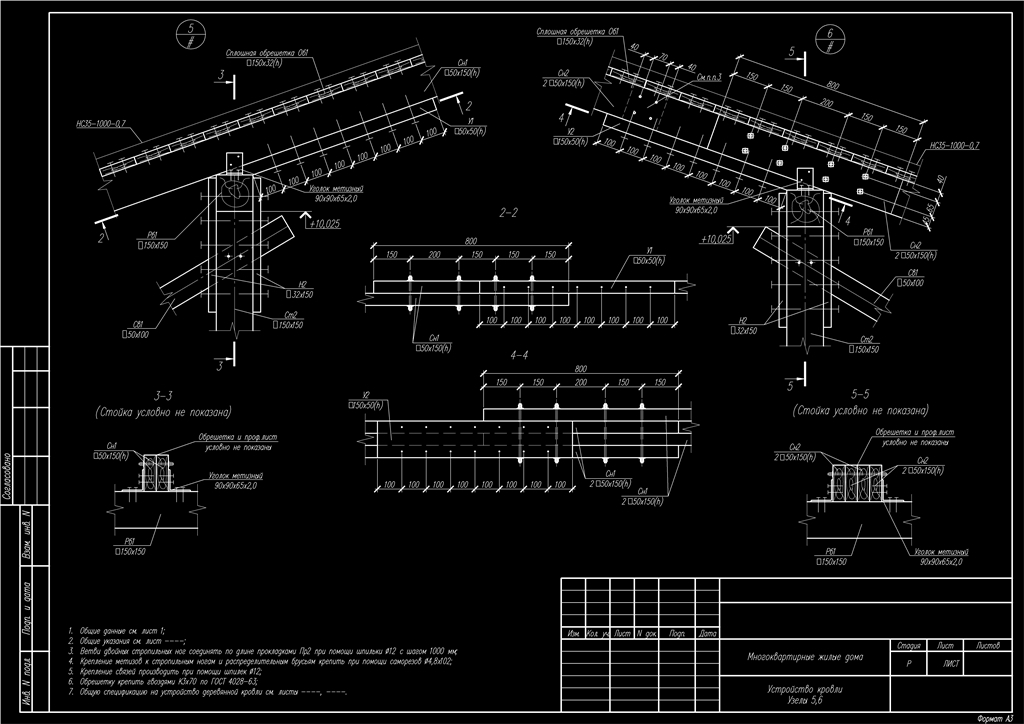

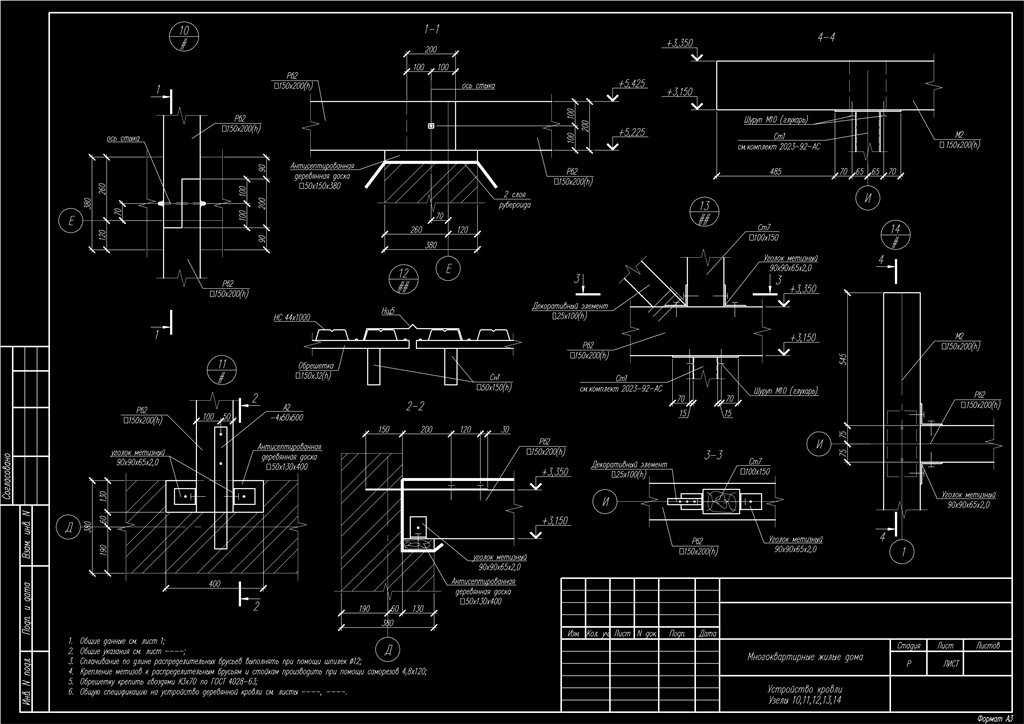

3. Стойки запроектированы сечением 150х150 и 100х150мм. Стойки устанавливать на кирпичные столбики 380х380х225(h) по чердачному перекрытию. Крепление стоек к столбикам осуществлять при помощи шпилек ∅12 через метизные уголки. Уголки крепить к кирпичным столбикам шпильками ∅12 длиной 300 мм.;

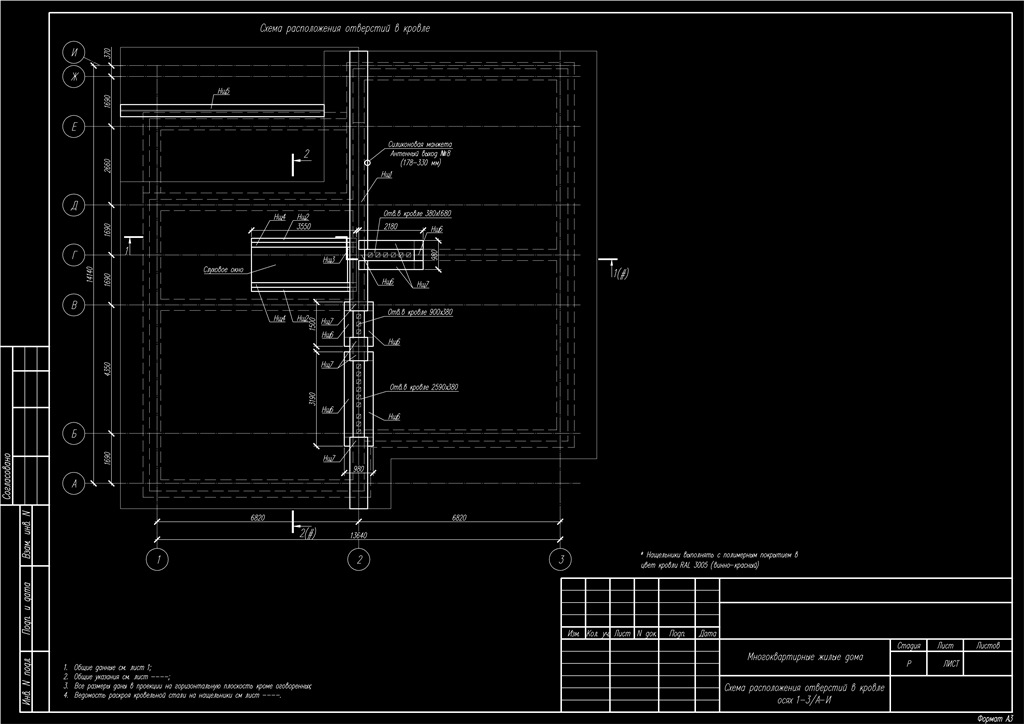

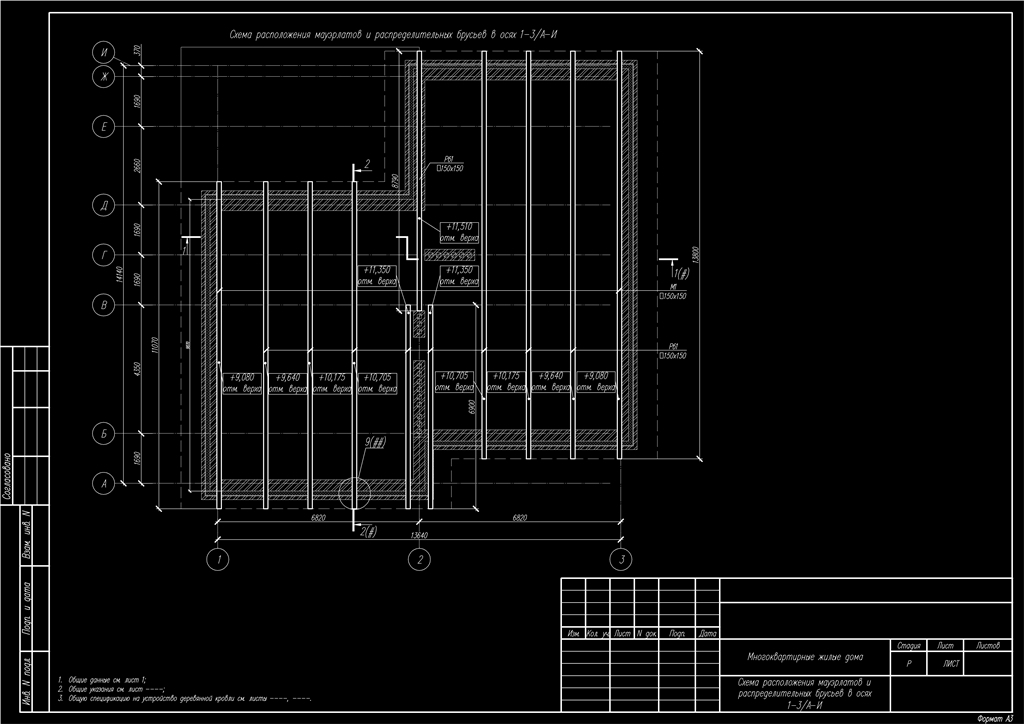

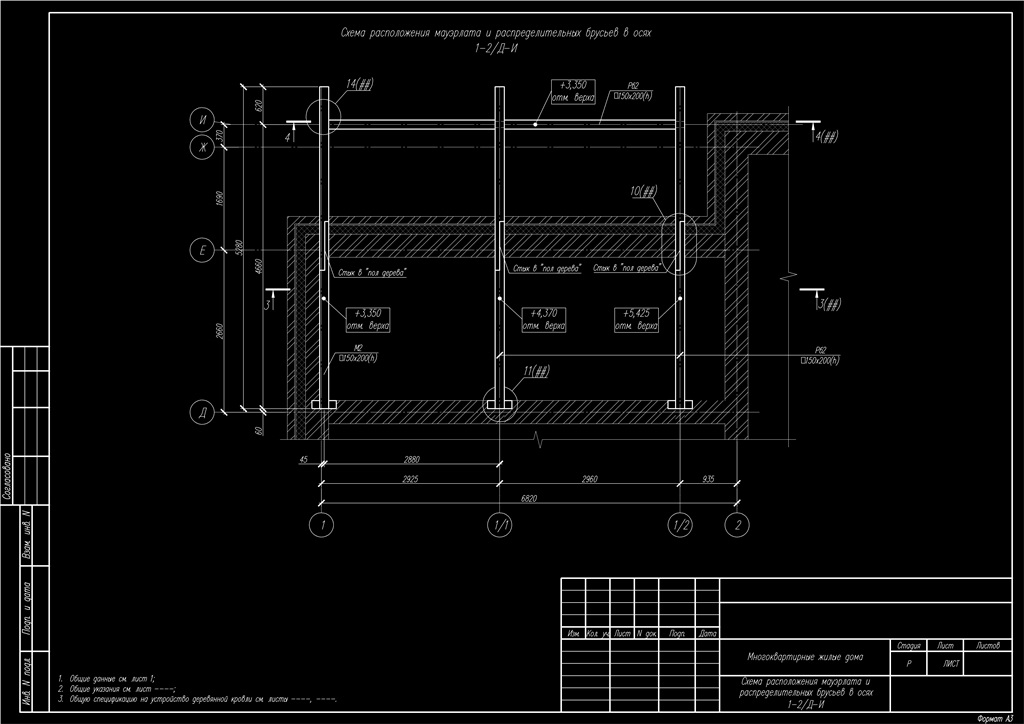

4. Мауэрлаты запроектированы из бруса 150х150 мм. и 150x200 мм.;

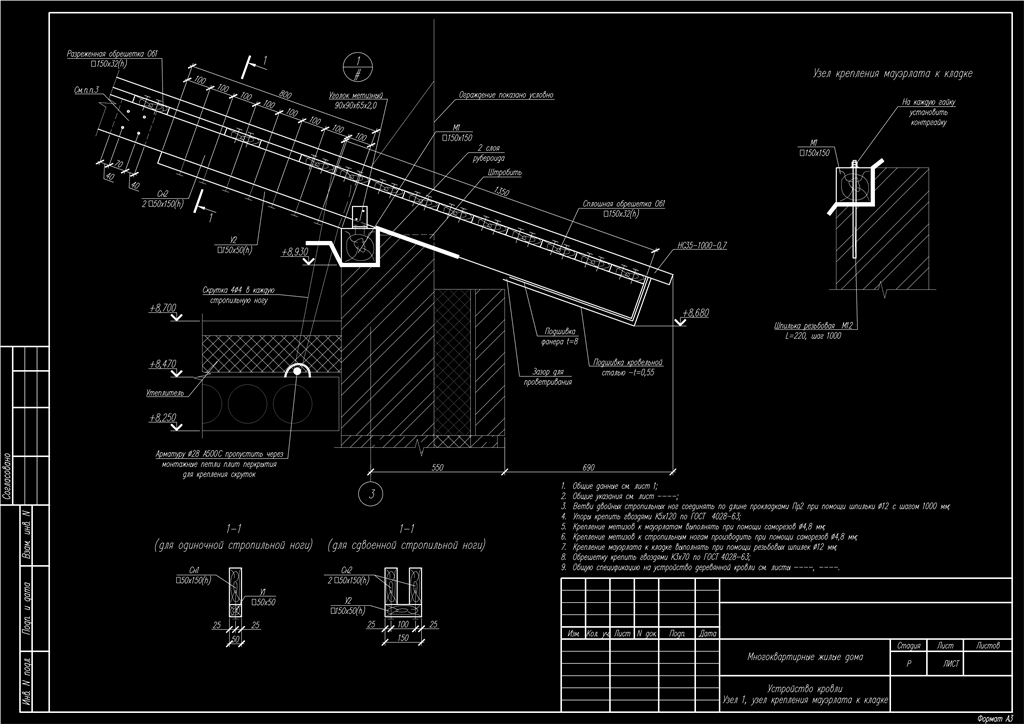

5. Мауэрлаты М1, М2 укладывать на ленточные прокладки из двух слоев рубероида. Под рубероид выполнить выравнивающую цементно-песчаную стяжку толщиной 20-30 мм из раствора М50;
6. Распределительные брусья (Рб1) запроектированы сечением 150х150 мм. Распределительные брусья (Рб1) укладывать по стойкам. Брусья сращивать по длине "в полдерева" на опоре и соединять при помощи шпилек ∅12;
7. Распределительные брусья (Рб2) запроектированы сечением 200x200 мм. Распределительные брусья (Рб2) укладывать по кирпичным стенам.

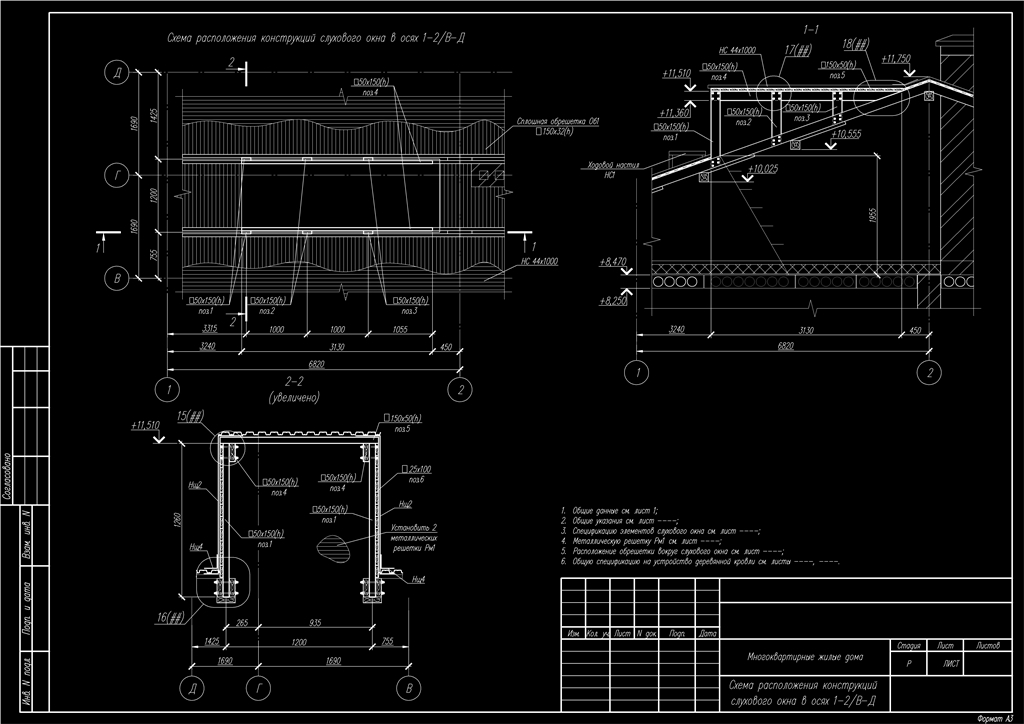

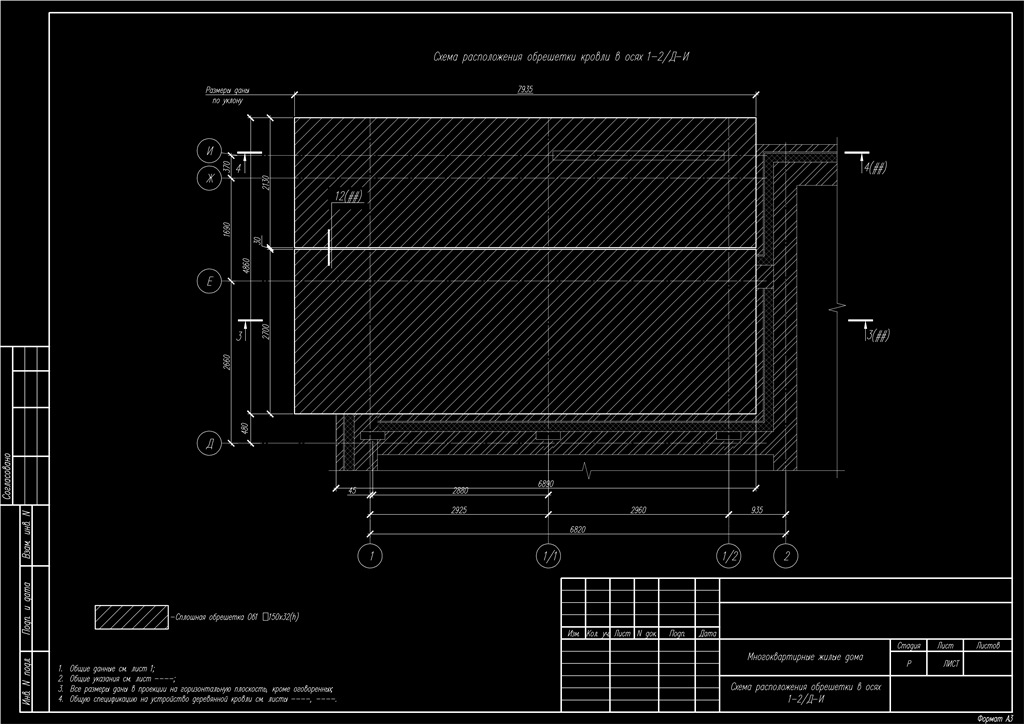

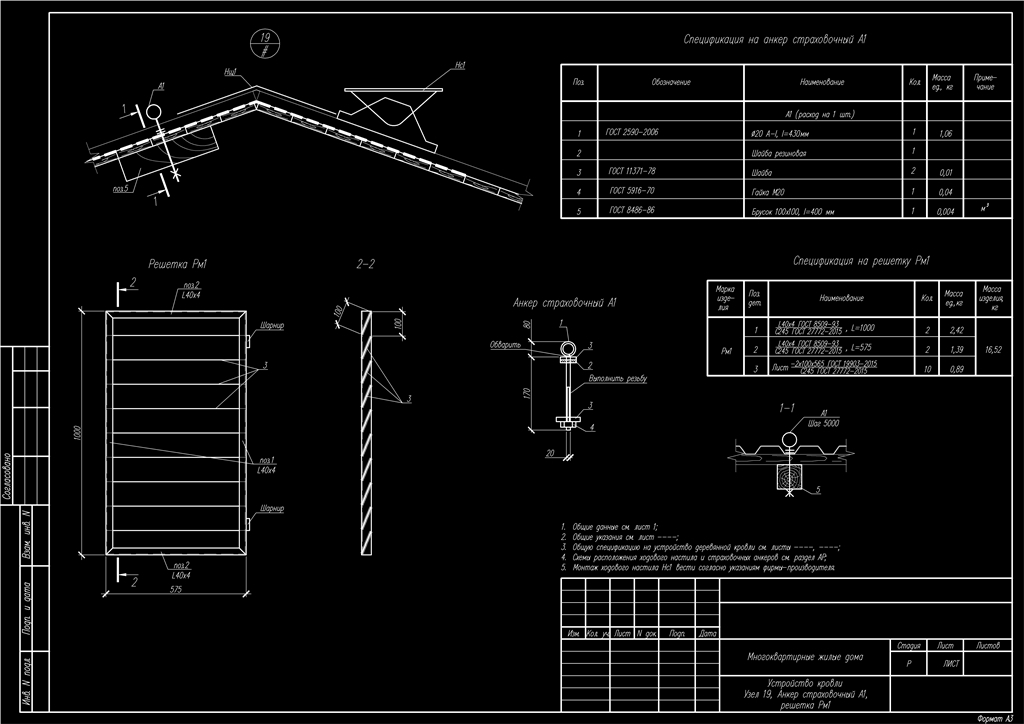

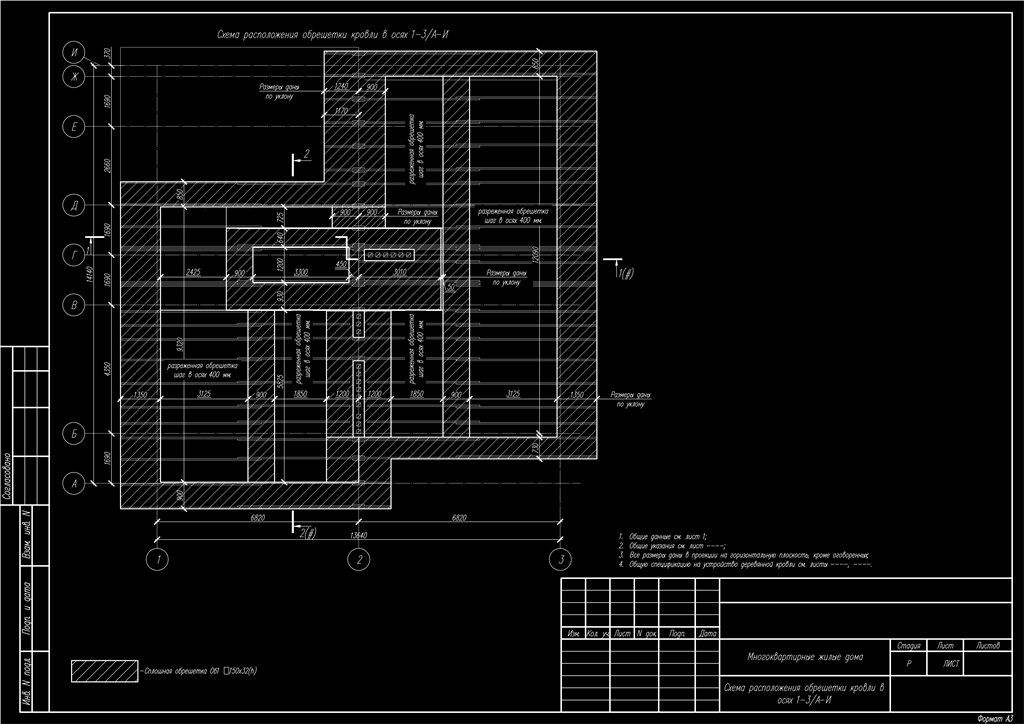

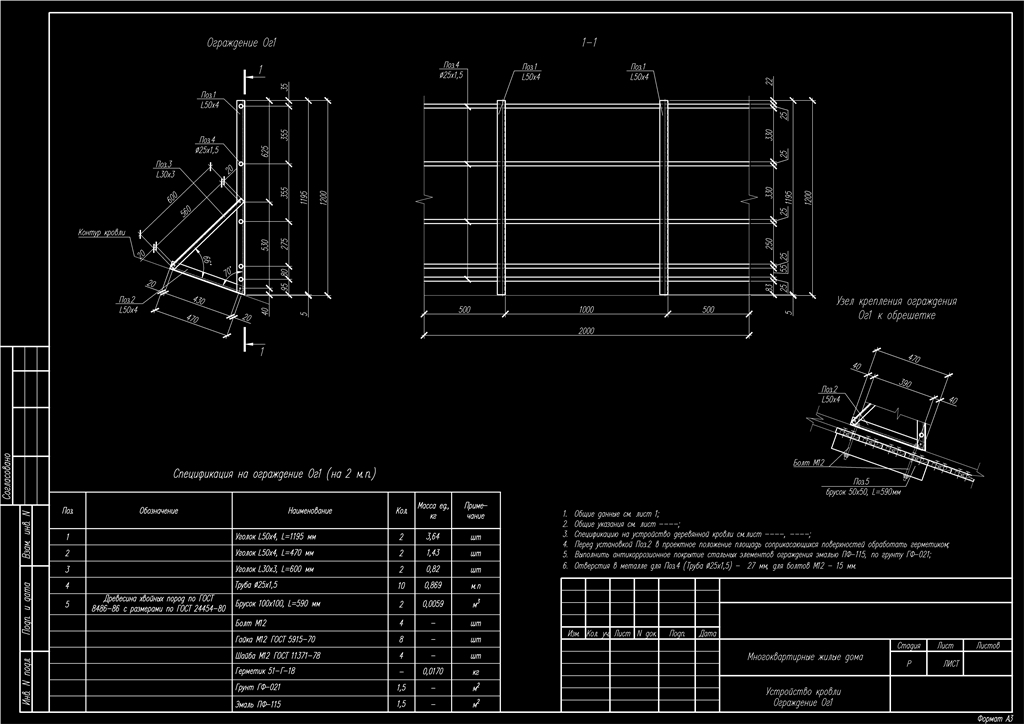

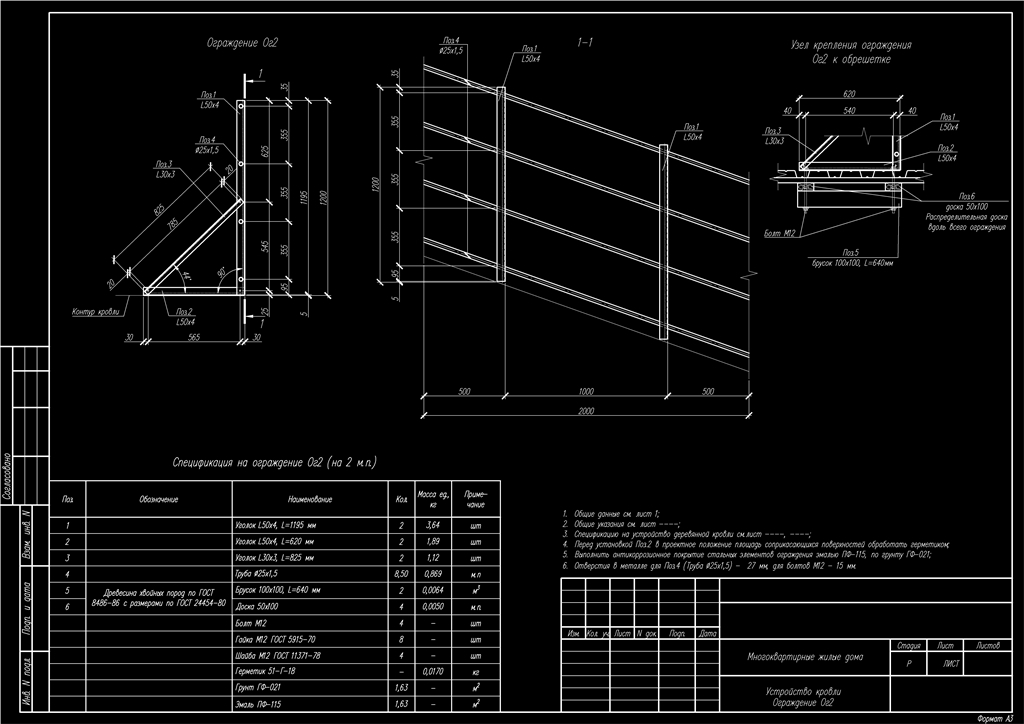

8. Обрешетку сечением 32x150мм крепить гвоздями К3x70, в каждую стропильную ногу;

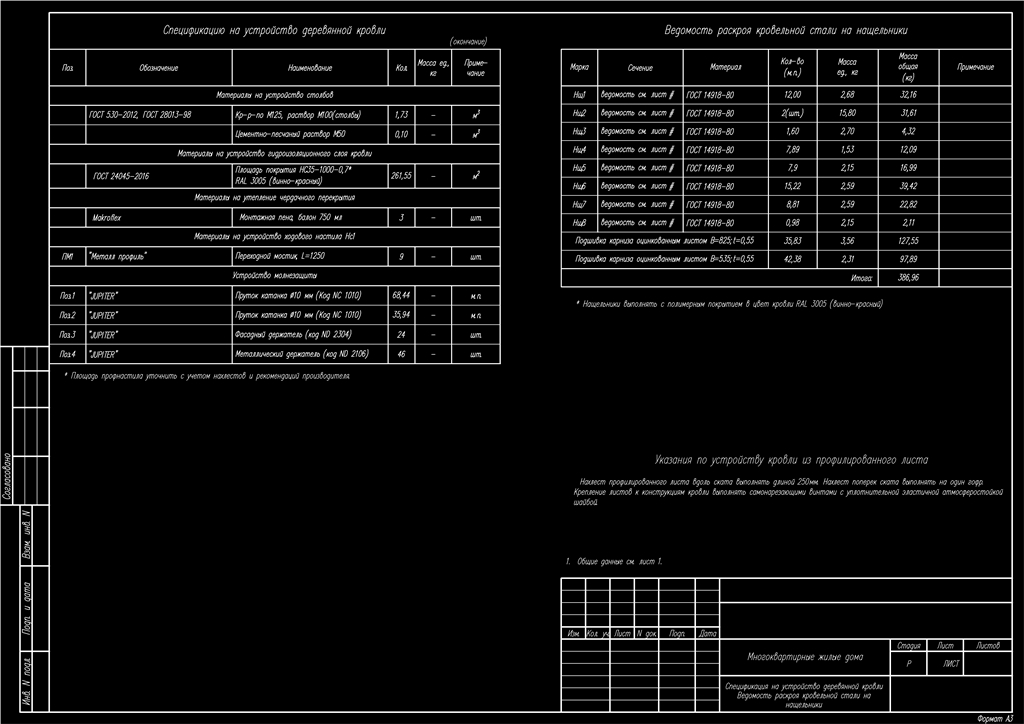

9. Покрытие кровли выполнено из профилированного настила;
10. Геометрическая неизменяемость и пространственная жесткость обеспечены постановкой связей в продольном и поперечном направлении, а также совместной работой обрешетки, профнастила и несущего каркаса кровли.

МАТЕРИАЛ КОНСТРУКЦИЙ
1. Для изготовления деревянных конструкций применены пиломатериалы хвойных пород по ГОСТ 8486-86* не ниже II сорта с поперечными размерами сечений элементов по ГОСТ 24454-80* и расчетными характеристиками по СП 64.13330.2017 "Деревянные конструкции";
2. Влажность древесины должна быть не выше 20%;
3. Гвозди для крепления приняты по ГОСТ 4028-63*.

СОЕДИНЕНИЯ ЭЛЕМЕНТОВ

1.Соединения деревянных элементов конструкции приняты на гвоздях, саморезах, болтах и скруткой проволокой, согласно узлам на листах комплекта.
